Właściwości użytych materiałów i zastosowanie.

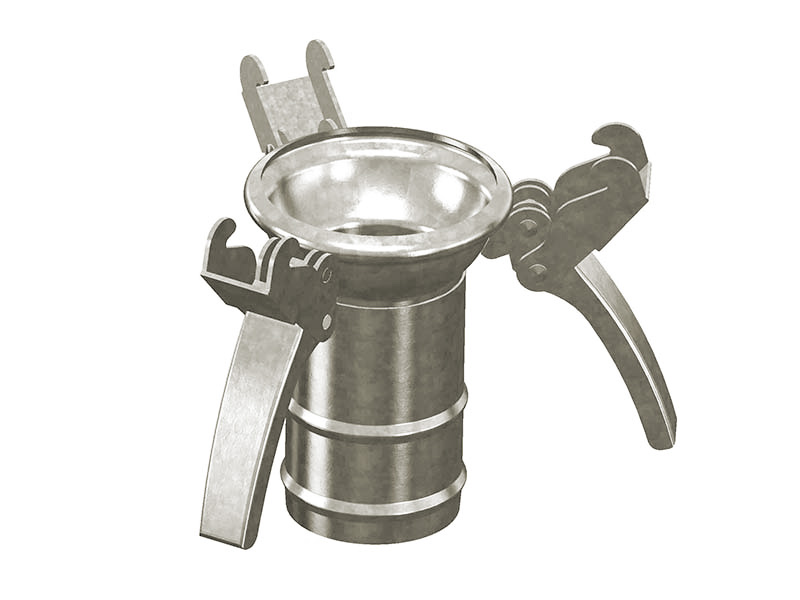

Złącze żeńskie z króćcem do węża FERRARI INOX typ X9 wykonane ze stali nierdzewnej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).

Ogólne właściwości materiałów:

Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.

Guma naturalna, znana również jako NR, charakteryzuje się szeregiem wyjątkowych właściwości. Posiada wysoką odporność na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury i umożliwia rozciąganie bez utraty pierwotnego kształtu. NR ma też doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co sprawia, że jest niezwykle trwała. Te unikalne cechy, występujące razem, są trudne do osiągnięcia dla syntetycznych elastomerów, dlatego do dziś wykorzystuje się kauczuk naturalny. Niemniej jednak, guma naturalna ma swoje słabe strony, takie jak podatność na działanie olejów i smarów mineralnych, wrażliwość na promieniowanie ultrafioletowe (UV) oraz narażenie na działanie ozonu i procesy starzenia.

Kauczuk butadienowo-styrenowy, znany również jako SBR, jest rodzajem gumy o właściwościach elastycznych porównywalnych do tych, które posiada kauczuk naturalny. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym alkohole takie jak metanol i etanol. Wykazuje ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko do niższych stężeń. Jednakże, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych przemysłach. Ponadto, nie jest odporny na benzynę i węglowodory alifatyczne, aromatyczne i chlorowane, co powoduje, że jest niewłaściwy do stosowania w środowiskach, gdzie te substancje są obecne.

Zastosowanie

System „FERRARI”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci trzech zaczepów i dwóch dźwigni przymocowanych do kielicha na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się kulę, lub wtyk, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kuli, wtyku znajduje się specjalny pierścień, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblem", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.

Element przeznaczony do montażu wewnątrz węża, wymaga zabezpieczenia opaską lub obejmą na wąż (dostępne osobno w dziale z obejmami). Specjalny profil króćca posiadający charakterystyczne pierścienie (tzw. choinka), zabezpiecza złącze przed "wydmuchaniem", czy też ześlizgiwaniu się węża zaciśniętego obejmą na króćcu.
