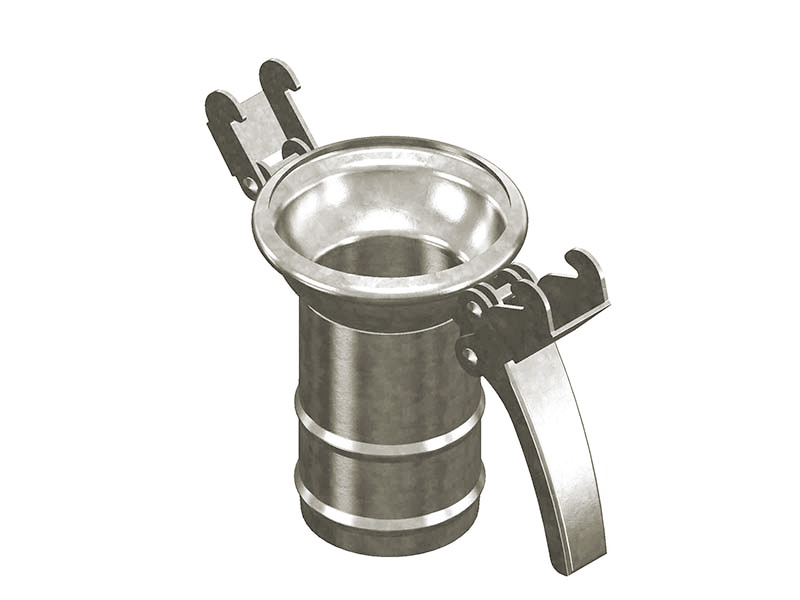

Złącze FERRARI INOX z Króćcem do Węża - Typ X7 - Kielich z Dwoma Zaczepami - Część Żeńska - ze Stali Nierdzewnej - OMVE
Część żeńska złącza typu FERRARI INOX z króćcem do węża, kielich z dźwignią i dwoma zaczepami. Wykonany ze stali nierdzewnej, z gumową uszczelką. System dźwigniowy włoskiego producenta OMV, stosowany do łączenia węży w instalacjach przesyłowych w przemyśle, ochronie środowiska i rolnictwie. Dzięki wykonaniu z odpornego chemicznie materiału może być stosowany do przesyłu chemikaliów, ścieków przemysłowych, czy też w przemyśle spożywczym, kosmetycznym i farmaceutycznym.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:

rozmiar złącza żeńskiego Ø wewn. węża [mm] Ø wewn. węża [cale] ciśnienie pracy [bar] nr artykułu
48 50 2" 10
60 60 2 3/8" 10
80 80 3 1/8" 9
100 100 4" 8
120 120 4 3/4" 7
120 125 5" 7
150 150 6" 6

Właściwości użytych materiałów i zastosowanie.

Złącze żeńskie z króćcem do węża FERRARI INOX typ X7 wykonane ze stali nierdzewnej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).

Ogólne właściwości materiałów:

Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.

Guma naturalna, znana również jako NR, charakteryzuje się szeregiem wyjątkowych właściwości. Wykazuje ona wysoką odporność na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury oraz umożliwia rozciąganie bez utraty pierwotnego kształtu. Guma naturalna posiada także doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co przekłada się na jej niezwykłą trwałość. Te unikalne cechy występujące razem są trudne do osiągnięcia przez syntetyczne elastomery, co sprawia, że guma naturalna jest nadal szeroko wykorzystywana. Niemniej jednak ma ona pewne słabe strony, takie jak podatność na działanie olejów i smarów mineralnych oraz wrażliwość na promieniowanie ultrafioletowe (UV). Dodatkowo, jest narażona na działanie ozonu i procesy starzenia.

Kauczuk butadienowo-styrenowy, znany również jako SBR, to rodzaj gumy o właściwościach elastycznych porównywalnych do gumy naturalnej. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym alkohole takie jak metanol i etanol. Ma jednak ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko w niższych stężeniach. Niestety, nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych branżach. Ponadto, SBR nie jest odporny na benzynę oraz różne rodzaje węglowodorów, w tym te alifatyczne, aromatyczne i chlorowane, co powoduje, że nie nadaje się do zastosowań w środowiskach, gdzie te substancje są obecne.

Zastosowanie

System „Ferrari”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci dwóch zaczepów i dźwigni przymocowanych do kielicha na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się kulę, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kuli znajduje specjalny pierścień, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblem", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.

Element przeznaczony do montażu wewnątrz węża, wymaga zabezpieczenia opaską lub obejmą na wąż (dostępne osobno w dziale z obejmami). Specjalny profil króćca posiadający charakterystyczne pierścienie (tzw. choinka), zabezpiecza złącze przed "wydmuchaniem", czy też ześlizgiwaniu się węża zaciśniętego obejmą na króćcu.

Złącza w tym systemie są skonstruowane do przesyłu agresywnych chemicznie płynów stosowanych w przemyśle chemicznym, ochronie środowiska, rolnictwie czy też w przemyśle spożywczym, spirytusowym, kosmetycznym a nawet w farmacji. Takie zastosowanie złączy jest możliwe dzięki uszczelce zrobionej ze specjalnej mieszaniny kauczuków, które idealnie nadają się do stosowania z różnymi substancjami agresywnymi dla innych materiałów. Na życzenie klienta dostępne są uszczelki z materiału odpornego na gorącą wodę i wiele kwasów i zasad, czyli EPDM.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod lekkim kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
