Złącze FERRARI INOX z Gwintem Zewnętrznym - Typ X14 - Kielich z Dwoma Zaczepami - Część Żeńska - ze Stali Nierdzewnej - OMVE

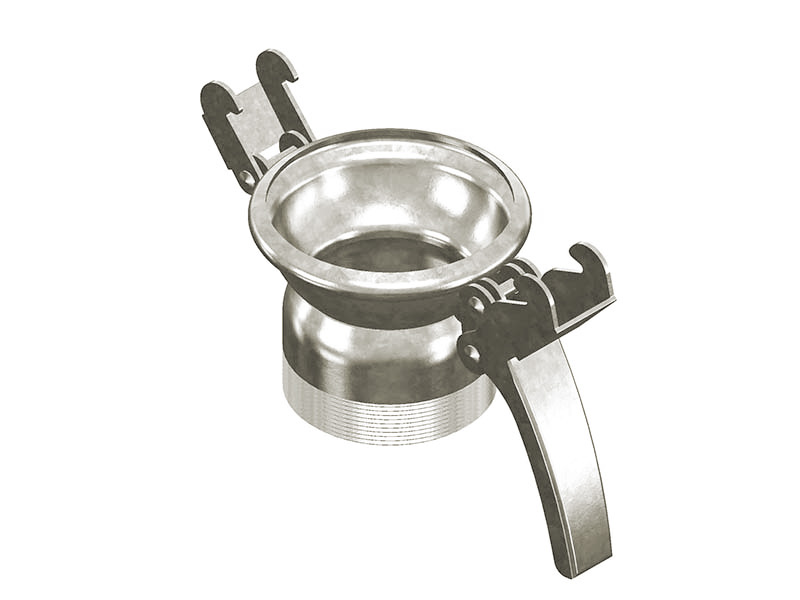

Część żeńska w złączu typu FERRARI INOX z wygodnym gwintem zewnętrznym, wyposażona w kielich z dźwignią oraz dwoma solidnymi zaczepami. Wykonana z trwałej stali nierdzewnej i wyposażona w gumową uszczelkę. Ten system dźwigniowy, zaprojektowany przez włoskiego producenta OMV, doskonale sprawdza się w łączeniu węży w instalacjach przesyłowych. Dzięki wykonaniu z odpornego chemicznie materiału może być stosowany do przesyłu chemikaliów, ścieków przemysłowych, czy też w przemyśle spożywczym, kosmetycznym, farmaceutycznym czy w rolnictwie.

rozmiar złącza żeńskiego gwint zewn. BSPP [cale] ciśnienie pracy [bar] nr artykułu
48 G 1" 10
48 G 1 1/4" 10
48 G 1 1/2" 10
60 G 1 1/4" 10
60 G 1 1/2" 10
60 G 2" 10
80 G 2" 9
80 G 2 1/2" 9
80 G 3" 9
100 G 2 1/2" 8
100 G 3" 8
100 G 3 1/2" 8
100 G 4" 8
120 G 4" 7
120 G 5" 7
150 G 5" 6
150 G6" 6

Właściwości użytych materiałów i zastosowanie.

Złącze żeńskie z gwintem zewnętrznym FERRARI INOX typ X14 wykonane ze stali nierdzewnej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).

Ogólne właściwości materiałów:

Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.

Guma naturalna, znana również jako NR, wykazuje szereg wyjątkowych właściwości. Wyróżnia się wysoką odpornością na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury i umożliwia rozciąganie bez utraty pierwotnego kształtu. NR posiada także doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co sprawia, że jest niezwykle trwała. Te unikalne cechy, występujące razem, są trudne do osiągnięcia dla syntetycznych elastomerów, dlatego nadal wykorzystuje się kauczuk naturalny. Niemniej jednak, guma naturalna ma swoje wady. Jest podatna na działanie olejów i smarów mineralnych oraz wrażliwa na promieniowanie ultrafioletowe (UV). Ponadto, jest podatna na wpływ ozonu i procesy starzenia.

Kauczuk butadienowo-styrenowy, znany również jako SBR, to rodzaj gumy o właściwościach elastycznych porównywalnych do tych, które charakteryzują gumę naturalną. Wyróżnia się większą odpornością na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporne na niektóre chemikalia, w tym alkohole takie jak metanol i etanol. Ma ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko w niższych stężeniach. Niestety, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych branżach. Ponadto, nie jest odporny na benzynę i różne rodzaje węglowodorów, włączając te aromatyczne, alifatyczne i chlorowane, co sprawia, że jest niewłaściwy w środowiskach, gdzie te substancje występują.

Zastosowanie

System "FERRARI" to innowacyjny system elastycznego połączenia rur i przewodów w instalacjach przesyłowych. Zawiera dwuczęściowe złącza, składające się z części wtykowej (męskiej) i gniazdowej (żeńskiej). Część gniazdowa wyposażona jest w dwie zaczepy oraz dźwignię, przymocowane do kielicha na zawiasach, a także wymienną uszczelkę typu O-ring o okrągłym przekroju. Dodatkowo, kulę montuje się na części żeńskiej, co umożliwia złączu elastyczne odchylenie od osi. Na kuli znajduje się specjalny pierścień, który zapewnia stabilne umocowanie kłów zaczepów z części żeńskiej. Po zaciągnięciu dźwigni, nazywanej również "heblem," wszystkie elementy składają się w jednolite, szczelne połączenie.

Gwinty w systemie są zgodne z normą ISO 228 i przyjmują formę walcowych gwintów rurowych BSP.

Złącza w tym systemie są skonstruowane do przesyłu agresywnych chemicznie płynów stosowanych w przemyśle chemicznym, ochronie środowiska, rolnictwie czy też w przemyśle spożywczym, spirytusowym, kosmetycznym a nawet w farmacji. Takie zastosowanie złączy jest możliwe dzięki uszczelce zrobionej ze specjalnej mieszaniny kauczuków, które idealnie nadają się do stosowania z różnymi substancjami agresywnymi dla innych materiałów. Na życzenie klienta dostępne są uszczelki z materiału odpornego na gorącą wodę i wiele kwasów i zasad, czyli EPDM. Zalety tego systemu złączy w instalacjach przesyłowych to między innymi możliwość łatwego łączenia jedną ręką, dostępność różnych rozmiarów, możliwość obustronnego połączenia pod lekkim kątem oraz skuteczność uszczelnienia, nawet w przypadku zanieczyszczonych złączy.
