Złącze FERRARI z Gwintem Zewnętrznym - Typ F16 - Kielich z Trzema Zaczepami - Część Żeńska - ze Stali Ocynkowanej - OMVE

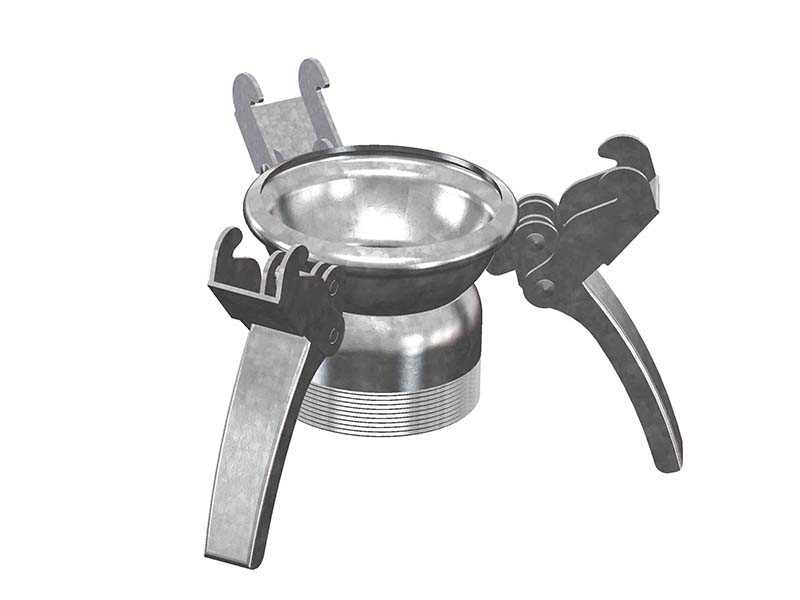

Część żeńska w złączu typu FERRARI z wygodnym gwintem zewnętrznym, wyposażona w kielich z dwoma dźwigniami oraz trzema zaczepami. Wykonana z ocynkowanej stali i wyposażona w gumową uszczelkę. Ten system złączy, zaprojektowany przez włoskiego producenta OMV, sprawdza się w łączeniu przewodów w instalacjach przesyłowych, znajdując zastosowanie w przemyśle, budownictwie, ochronie środowiska oraz rolnictwie. Jest wszechstronny i może być używany do przesyłu różnych substancji, takich jak woda, woda przemysłowa, ścieki, gnojówka, szlam, zaprawa, betonit, a także do transportu materiałów sypkich w formie pyłu, proszku czy granulatu.

rozmiar złącza gwint zewn. BSPP [cale] ciśnienie pracy [bar] nr artykułu
48 G 1" 15
48 G 1 1/4" 15
48 G 1 1/2" 15
48 G 2" 15
60 G 1" 14
60 G 1 1/4" 14
60 G 1 1/2" 14
60 G 2" 14
60 G 2 1/2" 14
80 G 1" 12
80 G 1 1/4" 12
80 G 1 1/2" 12
80 G 2" 12
80 G 2 1/2" 12
80 G 3" 12
80 G 3 1/2" 12
80 G4" 12
100 G 1 1/4" 11
100 G 1 1/2" 11
100 G 2" 11
100 G 2 1/2" 11
100 G 3" 11
100 G 3 1/2" 11
100 G 4" 11
120 G 3" 10
120 G 4" 10
120 G 5" 10
150 G 1 1/2" 9
150 G 2" 9
150 G 4" 9
150 G 5" 9
150 G 6" 9

Właściwości użytych materiałów i zastosowanie.

Złącze żeńskie z gwintem zewnętrznym FERRARI typ F16 wykonane ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).

Ogólne właściwości materiałów:

Stal ocynkowana to materiał, w którym stal została zabezpieczona przed korozją poprzez pokrycie jej warstwą cynku. Kluczową właściwością powłok cynkowych jest zdolność do tworzenia wyjątkowo trwałych i trudno usuwalnych warstw ochronnych. Powstają one w wyniku reakcji z powietrzem i wodą, głównie z udziałem zasadowego węglanu cynku, co skutkuje efektywną ochroną przed korozją. Pomimo stopniowego wpływu czynników atmosferycznych na te powłoki, obecność cynku pod nimi pozwala im na regenerację. Jakość powłok cynkowych, w tym ich połysk, gładkość, grubość i przyczepność, zależy w dużej mierze od składu chemicznego stali, szczególnie od zawartości węgla, fosforu i krzemu.

Guma naturalna, znana również jako NR, wykazuje szereg wyjątkowych właściwości. Wyróżnia się wysoką odpornością na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury i umożliwia rozciąganie bez utraty pierwotnego kształtu. NR posiada także doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co sprawia, że jest niezwykle trwała. Te unikalne cechy, występujące razem, są trudne do osiągnięcia dla syntetycznych elastomerów, dlatego nadal wykorzystuje się kauczuk naturalny. Niemniej jednak, guma naturalna ma swoje wady. Jest podatna na działanie olejów i smarów mineralnych oraz wrażliwa na promieniowanie ultrafioletowe (UV). Ponadto, jest podatna na wpływ ozonu i procesy starzenia.

Kauczuk butadienowo-styrenowy, znany również jako SBR, to rodzaj gumy o właściwościach elastycznych porównywalnych do tych, które charakteryzują gumę naturalną. Wyróżnia się większą odpornością na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporne na niektóre chemikalia, w tym alkohole takie jak metanol i etanol. Ma ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko w niższych stężeniach. Niestety, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych branżach. Ponadto, nie jest odporny na benzynę i różne rodzaje węglowodorów, włączając te aromatyczne, alifatyczne i chlorowane, co sprawia, że jest niewłaściwy w środowiskach, gdzie te substancje występują.

Zastosowanie

System "FERRARI" to innowacyjny system elastycznego połączenia rur i przewodów w instalacjach przesyłowych. Zawiera dwuczęściowe złącza, składające się z części wtykowej (męskiej) i gniazdowej (żeńskiej). Część gniazdowa wyposażona jest w trzy zaczepy oraz dwie dźwignie, przymocowane do kielicha na zawiasach, a także wymienną uszczelkę typu O-ring o okrągłym przekroju. Dodatkowo, kulę montuje się na części żeńskiej, co umożliwia złączu elastyczne odchylenie od osi. Na kuli znajduje się specjalny pierścień, który zapewnia stabilne umocowanie kłów zaczepów z części żeńskiej. Po zaciągnięciu obu dźwigni, wszystkie elementy składają się w jednolite, szczelne połączenie.

Gwinty w systemie są zgodne z normą ISO 228 i przyjmują formę walcowych gwintów rurowych BSP.

Złącza tego systemu idealnie sprawdzają się w instalacjach do przesyłu wody i w systemach nawadniania. Jednak ich wszechstronne zastosowanie obejmuje także rolnictwo, ogrodnictwo, przemysł, budownictwo, inżynierię drogową i tunelową, oczyszczalnie ścieków, systemy odprowadzania fekaliów oraz ochronę środowiska. Zalety tego systemu złączy w instalacjach przesyłowych to między innymi możliwość łatwego łączenia jedną ręką, dostępność różnych rozmiarów, możliwość obustronnego połączenia pod lekkim kątem oraz skuteczność uszczelnienia, nawet w przypadku zanieczyszczonych złączy.
