Zastosowanie

System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Złącza te wykonane są wg amerykańskiej normy wojskowej A-A 59326 (MIL-C-27487). Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć, blokad krzywkowych. Ich zastosowanie, często jest uzależnione od rodzaju materiału z którego są wykonane. Systemu nie poleca się do przesyłu gazów i sprężonego powietrza, ze względu na łatwość rozpięcia w trakcie pracy, co może skutkować niebezpiecznym otwarciem przewodu pod ciśnieniem.

Złącza ze stali szlachetnej są stosowane jako złącza przeładunkowe w trudnych przemysłowych warunkach pracy m. in. w przemyśle petrochemicznym, chemicznym, kosmetycznym czy spożywczym. Można nimi transportować agresywne chemicznie płyny i substancje takie jak produkty spożywcze, farmaceutyczne, paliwa, barwniki, kleje, farby, kosmetyki itd.. Odporność złącza uzależniona jest od odporności zastosowanej uszczelki.

Złącza w typie A, z gwintem wewnętrznym, służą do montażu na zbiornikach, urządzeniach i elementach instalacji przesyłowej wyposażonych w przyłącza gwintowane.

Złącze dostosowane do wymogów normy 14420-7, zapewnia wykonanie zgodne z parametrami technicznymi w niej zawartymi. Zapewnia to również gwarancje wytrzymałości na parametry w niej ujęte, co może być niezbędne przy certyfikacji zastosowania złącza w instalacjach i urządzeniach, których produkcja jest regulowana specjalnymi przepisami. Zastosowanie uszczelki z PTFE, zapewnia szerokie zastosowanie w przemyśle chemicznym i farmaceutycznym.

Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”

Norma

Europejska norma EN 14420-7 została zatwierdzona przez CEN we wrześniu 2004 r. Stosuje się ją do szybkozłączy KAMLOK/CAMLOCK wyprodukowanych zgodnie z amerykańską normą wojskową MIL-C-27487, ale nie dotyczy ona strony przyłącza węża (króćca / gwintu), tylko roboczej części złączki (czyli gniazda w części żeńskiej lub wtyku w części męskiej). Złącza zgodne z EN 14420-7 są wymienne z połączeniami wyprodukowanymi zgodnie z oryginalnym standardem MIL-C-27487, ale różnią się pod względem konstrukcji końcówki do węża (gładki króciec, w złączu typ C i typ E), gwintu i numeru części. Do części z gwintem wewnętrznym (Typ A i Typ D) dodano płaskie uszczelnienie gwintu,

Właściwości użytych materiałów.

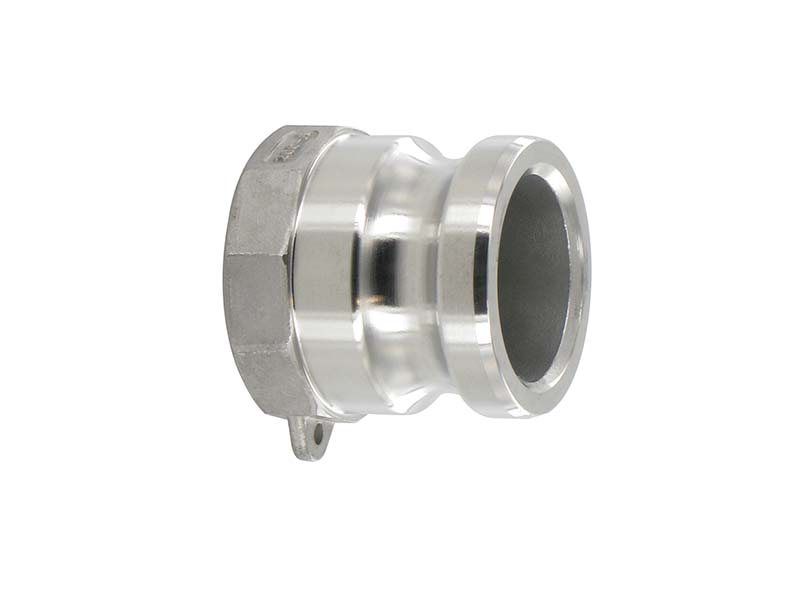

Złącze "Kamlok" męskie typ A z gwintem wewnętrznym (żeńskim) wykonane ze stali szlachetnej, z płaską uszczelką wewnątrz gwintu z PTFE.

Ogólne właściwości materiałów:

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Więcej o gatunkach i rodzajach stali szlachetnej można przeczytać w artykule >>>

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza w ciężkich warunkach pracy, przy agresywnych mediach w przemyśle spożywczym, chemicznym czy farmaceutycznym.

Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.

Politetrafluoroetylen czyli PTFE to polimer fluorowy, który otrzymuje się poprzez polimeryzację tetrafluoroetylenu. Materiał powszechnie znany pod nazwą handlową teflon, ale również polyflon czy tarflen. Jest termoplastem o wysokiej sprawności i właściwościach semikrystalicznych. Materiał ten uważa się za jeden z najbardziej stabilnych termicznie, wyróżnia się bardzo dużą odpornością na działanie niemal każdego znanego pierwiastka, związku chemicznego czy rozpuszczalnika. Stosowany jest między innymi do wyrobu aparatury chemicznej, do budowy maszyn, w kriotechnice, technice filtracyjnej, medycznej czy w przemyśle spożywczym.
