Zastosowanie

System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Złącza te wykonane są wg amerykańskiej normy wojskowej A-A 59326. Rozwiązania w tym systemie dostarcza wielu producentów, co jednak nie znaczy, że mogą funkcjonować zamiennie. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć, blokad krzywkowych. Ich zastosowanie, często jest uzależnione od rodzaju materiału z którego są wykonane, jednak nie poleca się ich do przesyłu gazów i sprężonego powietrza, ze względu na łatwość rozpięcia w trakcie pracy, co może skutkować niebezpiecznym otwarciem przewodu pod ciśnieniem.
Złącza z tego systemu powszechnie są stosowane jako złącza przeładunkowe w przemyśle petrochemicznym, chemicznym, czy kosmetycznym. Można je podłączać do węży, rur, zbiorników czy maszyn transportujących parę, proszki czy płyny takie jak śrut, granulat, woda chłodnicza, oleje itd.

Złącze dostosowane do wymogów normy 14420-7, zapewnia wykonanie zgodne z parametrami technicznymi w niej zawartymi. Zapewnia to również gwarancje wytrzymałości na parametry w niej ujęte, co może być niezbędne przy certyfikacji zastosowania złącza w instalacjach i urządzeniach, których produkcja jest regulowana specjalnymi przepisami. Zastosowanie uszczelki z PU, zapewnia szerokie zastosowanie w wielu gałęziach przemysłu.

Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”

Norma:

Norma EN 14420-7 dotyczy specyfikacji złączy do węży, które wykorzystywane są w różnych przemysłowych aplikacjach przesyłowych, takich jak przesył cieczy, gazów czy półciekłych substancji. Ta konkretna część normy skupia się na złączach typu "z obejmą zaciskową" (ang. "safety clamps"), które stosowane są do łączenia końcówek węży z armaturą. Norma określa wymagania dotyczące materiałów, wymiarów, jakości wykończenia, a także testów, które muszą być przeprowadzone, aby zapewnić bezpieczeństwo i niezawodność połączeń. EN 14420-7 ma na celu ujednolicenie kryteriów oceny złączy węży na terenie Europy, zwiększając tym samym bezpieczeństwo użytkowania i efektywność w różnych sektorach przemysłu.

Właściwości użytych materiałów

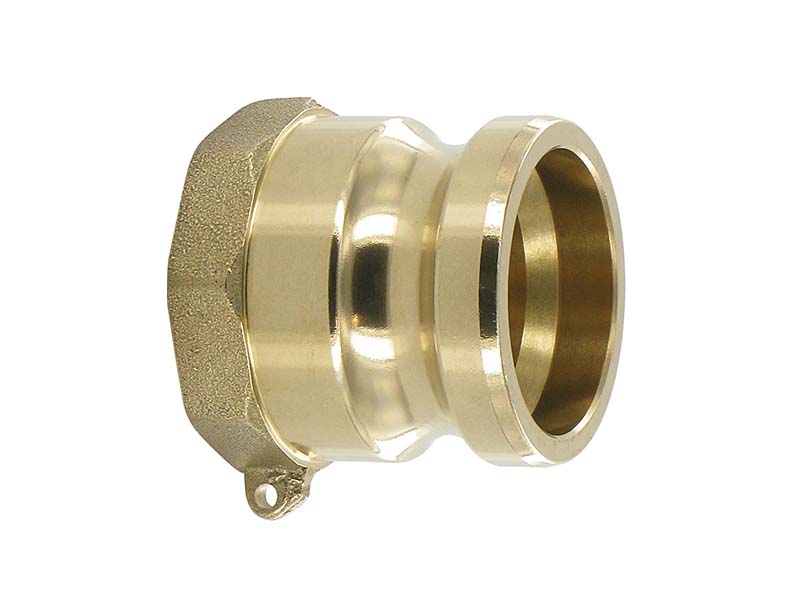

Złącze "Kamlok" męskie typ A z gwintem wewnętrznym wykonane z mosiądzu, z płaską uszczelką wewnątrz gwintu z PU.

Ogólne właściwości materiałów:

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w lekkich zastosowaniach przemysłowych. Mosiądz może być również wykorzystywany w instalacjach do przesyłu płynnych węglowodorów, ze względu na jego dobre właściwości przewodzące elektryczność, sprawdza się stosowany z wężami antystatycznymi przy uziemianiu.

Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie i niższych parametrach odpornościowych.

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla PU. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.
