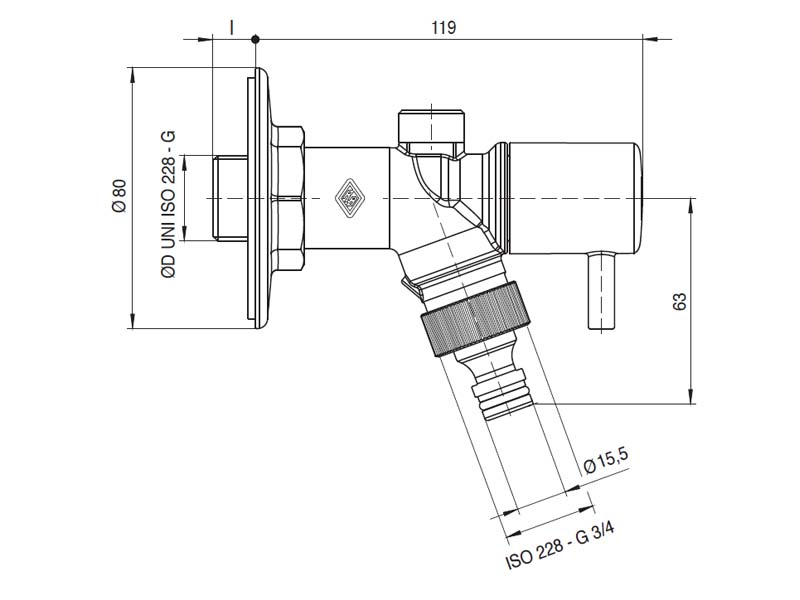

Wymiary i rysunek techniczny:

Zastosowania:

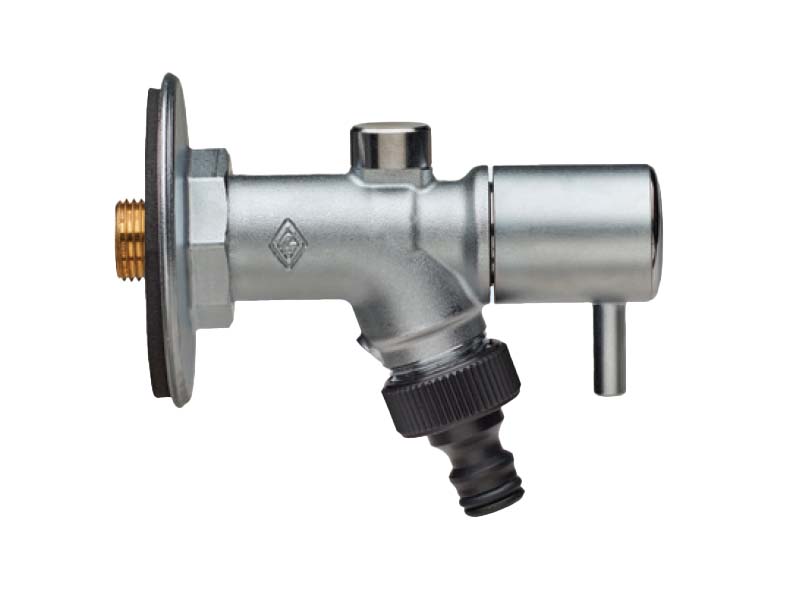

Zewnętrzny zawór z rączką i zaworem odpowietrzającym, o konstrukcji przeciwdziałającej zamarzaniu w warunkach zimowych. Część zewnętrzna, montowana na ściane zewnętrznej. Konstrukcja zaworu pozwala na:

- Łatwe osuszanie zaworu, tak aby nie pozostawała w nim woda, podczas przerw w użytkowaniu, dzięki umieszczonemu zaworowi odpowietrzającemu.

- System podłączenia przewodów przeciwdziała zjawisku powrotu wody do zaworu.

- Możliwość zmiany przyłącza przewodu, wystarczy odkręcić zainstalowany wtyk szybkozłączki, w celu zastosowania innego systemu łączenia, np GEKA plus, lub króciec do węża - gwint G 3/4"

- Przepływ przy ciśnieniu 3 bar wynosi 40 litrów na minutę (typowe ciśnienie w sieci komunalnej)

- Instalacja zaworu pod minimalnym kątem, aby przeciwdziałać pozostawaniu resztek wody podczas przerw w pracy.

Zawór znajdzie zastosowanie m. in.:

- Dostarczanie wody gospodarczej w przydomowym ogrodzie.

- Dostarczanie wody w nieogrzewanych garażach przydomowych.

- Dostarczanie wody do celów gospodarczych w warsztatach, rzemiośle czy w rolnictwie.

Właściwości użytych materiałów i konstrukcja zaworu.

Zawór zewnętrzny z gwintem zewnętrznym i wtykiem szybkozłączki ogrodowej, wykonany z mosiądzu, z uszczelnieniem z NBR, z elematnami z tworzyw sztucznych.

Materiał korpusu: Mosiądz CW617N-UNI EN 12420

Zawór odpowietrzający: POM

Zaślepka zaworu odpowietrzającego: Mosiądz CW614N-UNI EN 12164

Uszczelnieni płaskie: NBR

Zasuwa zaworu: POM

Uszczelnienia O-ring: NBR

Szybkozłączka ogrodowa: PP

Zasuwa zaworu: Mosiądz CW614N-UNI EN 12164

Rączka, uchwyt: Aluminium ZnAl4 UNI EN 1774

Ogólne właściwości materiałów:

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Tworzywo oznaczone POM, czyli poliksymetylen, było określane jako "syntetyczny kamień" i to określenie doskonale odzwierciedla jego właściwości. Charakteryzuje się dużą twardością, odpornością na ścieranie, jest sztywny i wytrzymały na rozciąganie, posiada dużą stabilność wymiarową podczas pracy oraz wysoką odporność zmęczeniową. Dzięki temu wykorzystywany jest do produkcji drobnych elementów w zaworach. Tworzywo to jest doskonałym izolatorem elektrycznym (nie przewodzi prądu). Materiał nie jest odporny na silne kwasy, zasady, utleniacze i nie powinien być wystawiony na działania światła słonecznego, gdyż nie jest odporny na promieniowanie UV. Najlepiej pracuje w temperaturze o zakresie od -50 do 90 stopni Celsjusza.
