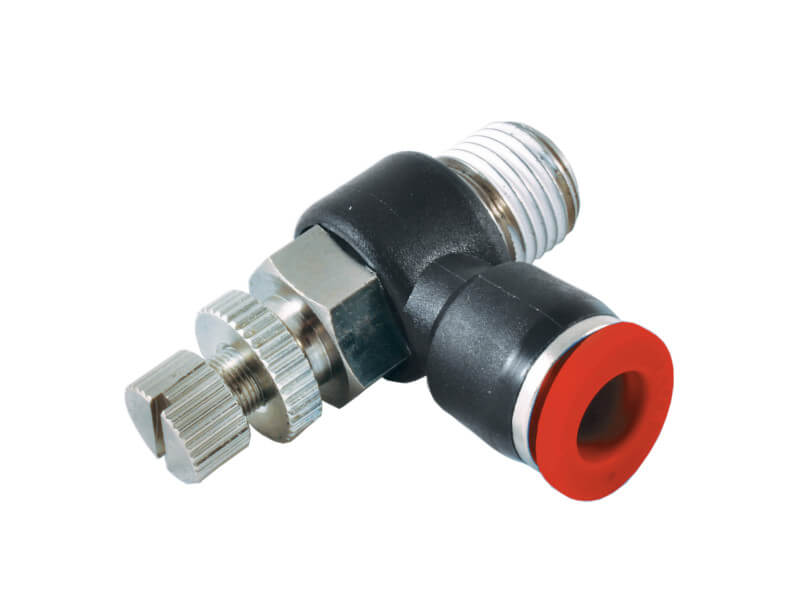

Zawór Wtykowy Kątowy - Dławiąco-Zwrotny na Wejściu - RQS - Typ GRLBRQS
Złącze wtykowe pod kątem prostym do węży kalibrowanych zewnętrznie, z gwintem zewnętrznym wg EN 10226 (BSPT) lub metrycznym (DIN 158). Złącze z zaworem dławiąco - zwrotnym na wejściu. Przeznaczone do budowy instalacji pneumatycznych. Posiada sześciokąt pod klucz.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar
|
|
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
| Ø zewn. węża (D) [mm] | gwint zewn. BSPT [cale] | gwint zewn. metryczny (DIN 158) | szerokość przyłącza (D1) [mm] | długość gwintu (L1) [mm] | długość mont. gwint (L2) [mm] | długość całkowita (L3) [mm] | długość mont. przył. (L4) [mm] | rozmiar klucza | ciśnienie pracy [bar] | podciśnienie [bar] | nr artykułu |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | - | M 5 | 11,5 | 3,5 | 12 | 32 | 20,5 | 8 | 10 | 0,9 |
|
| 4 | R 1/8" | - | 11,5 | 6,4 | 14 | 42 | 23,5 | 12 | 10 | 0,9 |
|
| 4 | R 1/4" | - | 11,5 | 10 | 18 | 48 | 25,5 | 14 | 10 | 0,9 |
|
| 6 | - | M 5 | 13,5 | 3,5 | 12 | 32 | 22 | 8 | 10 | 0,9 |
|
| 6 | R 1/8" | - | 13,5 | 6,4 | 14 | 42 | 23,5 | 12 | 10 | 0,9 |
|
| 6 | R 1/4" | - | 13,5 | 10 | 18 | 48 | 25,4 | 14 | 10 | 0,9 |
|
| 6 | R 3/8" | - | 13,5 | 11,4 | 20,5 | 53 | 29,5 | 19 | 10 | 0,9 |
|
| 6 | R 1/2" | - | 13,5 | 14 | 25,5 | 61 | 32,5 | 24 | 10 | 0,9 |
|
| 8 | R 1/8" | - | 15 | 6,4 | 14,5 | 42 | 26,5 | 12 | 10 | 0,9 |
|
| 8 | R 1/4" | - | 15 | 10 | 19 | 48 | 28,9 | 14 | 10 | 0,9 |
|
| 8 | R 3/8" | - | 15 | 11,4 | 20,5 | 53 | 29,8 | 19 | 10 | 0,9 |
|
| 8 | R 1/2" | - | 15 | 14 | 25,5 | 61 | 32,5 | 24 | 10 | 0,9 |
|
| 10 | R 1/8" | - | 19 | 6,4 | 17,5 | 42 | 30,3 | 12 | 10 | 0,9 |
|
| 10 | R 1/4" | - | 19 | 10 | 20 | 48 | 32,6 | 14 | 10 | 0,9 |
|
| 10 | R 3/8" | - | 19 | 11,4 | 22,5 | 53 | 33 | 19 | 10 | 0,9 |
|
| 10 | R 1/2" | - | 19 | 14 | 25,5 | 61 | 36 | 24 | 10 | 0,9 |
|
| 12 | R 1/4" | - | 21,5 | 10 | 20 | 48 | 33,5 | 14 | 10 | 0,9 |
|
| 12 | R 3/8" | - | 21,5 | 11,4 | 24 | 53 | 35,5 | 19 | 10 | 0,9 |
|
| 12 | R 1/2" | - | 21,5 | 14 | 30 | 61 | 36,5 | 24 | 10 | 0,9 |
|
