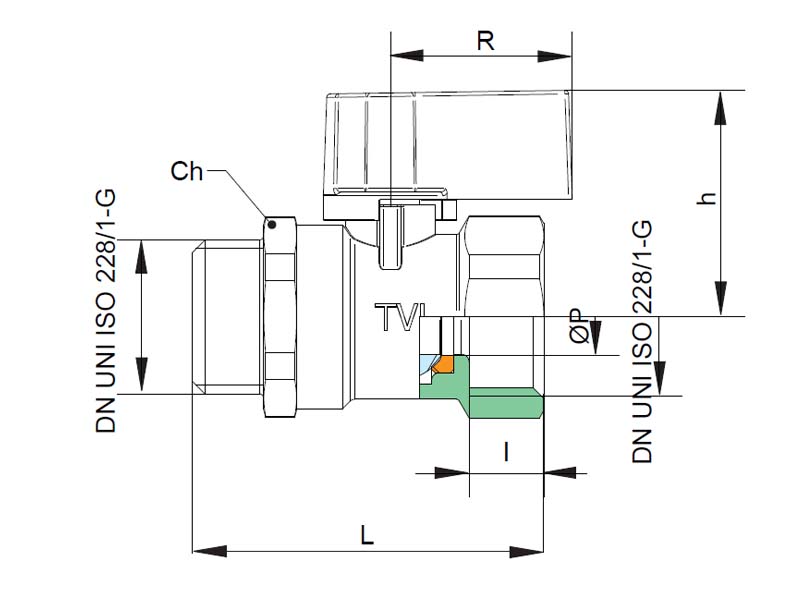

Wymiary i rysunek:

Zastosowania:

Zawór kulowy to typ zaworu używanego do regulacji przepływu cieczy i gazów poprzez obrót elementu kulistego z otworem wewnątrz. Główną zaletą zaworu kulowego jest możliwość szybkiego otwierania i zamykania przepływu przy minimalnym oporze. Zawory te są cenione za ich trwałość i dobrą uszczelnienie nawet po wielu cyklach otwierania i zamykania, co czyni je popularnym wyborem w wielu aplikacjach przemysłowych i domowych.

We wnętrzu korpusu znajduje się kulista zapora (nazywana po prostu "kulą"), która ma otwór przelotowy. Pozycja tej kuli decyduje o stanie zaworu (otwarty/zamknięty). Kula jest połączona z dźwignią lub innym mechanizmem sterującym na zewnątrz zaworu. Obrót dźwigni o 90 stopni powoduje, że otwór w kuli ustawia się równolegle lub prostopadle do kierunku przepływu płynu w zaworze. Kiedy otwór jest równoległy do przepływu, zawór jest otwarty, a płyn może przepływać. Kiedy otwór jest prostopadły, przepływ jest zablokowany, a zawór jest zamknięty. Wokół kuli znajduje się uszczelnienie, które zapobiega wyciekom medium z zaworu. W pozycji otwartej płyn przepływa przez otwór w kuli z minimalnym oporem, co umożliwia efektywny przepływ. W pozycji zamkniętej przepływ jest całkowicie zablokowany.

Zawory kulowe są wybierane ze względu na ich prostotę konstrukcji, niezawodność i łatwość obsługi. Są one szczególnie przydatne w aplikacjach, gdzie potrzebne jest szybkie otwieranie i zamykanie przepływu. Ich odporność na zanieczyszczenia sprawia, że są doskonałym wyborem w aplikacjach przemysłowych, a także w różnego rodzaju instalacjach przesyłowych. Mały rozmiar, z sześciokątnym korpusem ułatwia montaż w skomplikowanych instalacjach przesyłowych, gdzie istony jest szybki i pewny montaż w małych i ciasnych przestrzeniach, bez ryzyka uszkodzeń podczs ekploatacji.

Właściwości użytych materiałów i konstrukcja zaworu.

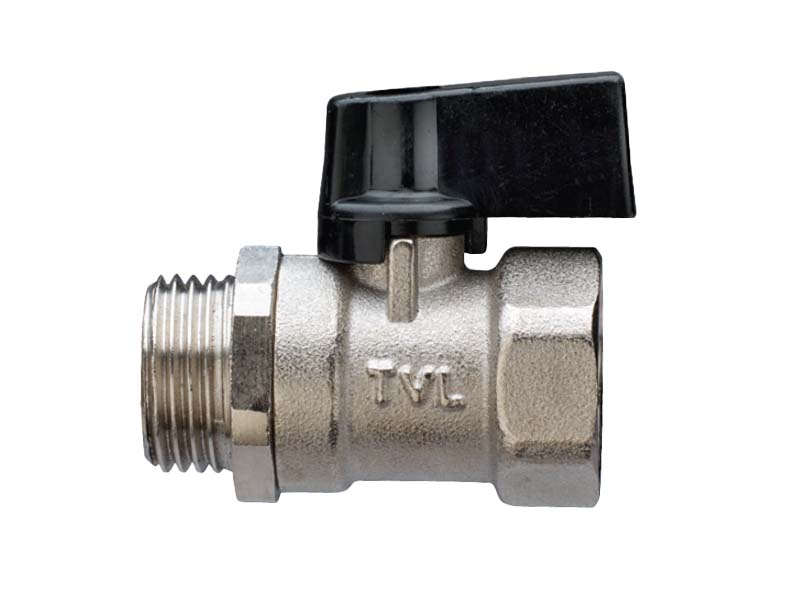

Kulowy zawór mini z mosiądzu, z uszczelnieniem z PTFE i NBR, z rączką z Nylonu.

1) Materiał korpusu: Mosiądz CW617N-UNI EN 12165

2) Gwint: Mosiądz CW614N-UNI EN 12164

3) Kula: Mosiądz CW614N-UNI EN 12164

4) Uszczelnie O-ring: NBR

5) Uszczelnienie kuli: PTFE

6) Trzpień zaworu: Mosiądz CW614N-UNI EN 12164

7) Rączka: PA 66

8) Śruba: Mosiądz CW614N-UNI EN 12164

Ogólne właściwości materiałów:

Politetrafluoroetylen czyli PTFE to polimer fluorowy, który otrzymuje się poprzez polimeryzację tetrafluoroetylenu. Materiał powszechnie znany pod nazwą handlową teflon, ale również polyflon czy tarflen. Jest termoplastem o wysokiej sprawności i właściwościach semikrystalicznych. Materiał ten uważa się za jeden z najbardziej stabilnych termicznie, wyróżnia się bardzo dużą odpornością na działanie niemal każdego znanego pierwiastka, związku chemicznego czy rozpuszczalnika. Stosowany jest między innymi do wyrobu aparatury chemicznej, do budowy maszyn, w kriotechnice, technice filtracyjnej, medycznej czy w przemyśle spożywczym.
