• h - całkowita wysokość z dźwignią [mm].
• b - całkowita długość bez dźwigni [mm].

Właściwości użytych materiałów i zastosowanie.

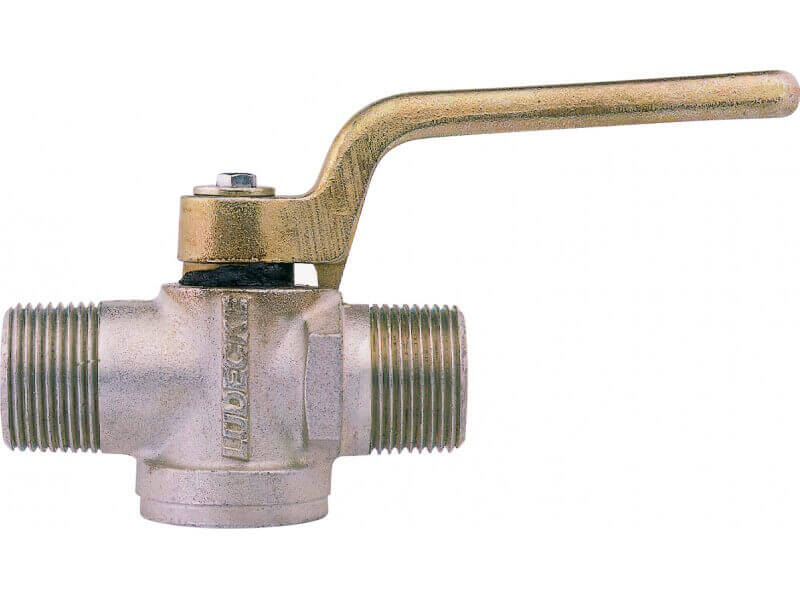

Zawór kurkowymi w standardzie amerykańskim wykonany z żeliwa ciągliwego, ocynkowanego.

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Zastosowanie

Zawór do piaskowania z gwintami zewnętrznymi - LUDECKE przeznaczone są do pracy z narzędziami do piaskowania, lub śrutowania, do transportu agresywnie ściernych mediów (ścierniwa) w postaci sprężonego powietrza z materiałem ściernym. Technika ta jest używana do oczyszczenia powierzchni różnych materiałów, takich jak metal, drewno, różne rodzaje stali, kamień, a nawet tworzywa sztuczne i szkło. Piaskowanie stosowane jest w wielu branżach przemysłu, zarówno lekkiego jak i ciężkiego, przede wszystkim do oczyszczania powierzchni w celu przygotowania do malowania, lub zabezpieczenia powierzchni przed korozją. Technologia ta jest również wykorzystywana do grawerowania w kamieniu, matowienia szkła czy usuwania zabrudzeń i rdzy. Technologia piaskowania, umożliwia dostęp do powierzchni o skomplikowanych kształtach, często niedostępnych dla innych metod oczyszczania.

Zawór z oporem dźwigni nie posiada odpowietrzenia. Zawory te samo-uszczelniają się, gdy pod wpływem działania ciśnienia, stożkowy czop (dławik) jest dociskany do korpusu zaworu co powoduje jego uszczelnienie. Zawory posiadają przyłącza gwintowane (NPT).

Należy pamiętać, iż zawór jest dostosowany do współpracy z tzw "Amerykańskim systemem" Zastosowano w nim amerykański standard gwintów NPT, które wykorzystywane są w urządzeniach przeznaczonych na rynek amerykański. Należy pamiętać, że ten system nie jest kompatybilny z gwintami rurowymi DIN 228.
