• Uwagi - kolumna ta pokazuje jaki typ końcówki został zastosowany

Właściwości użytych materiałów i zastosowanie.

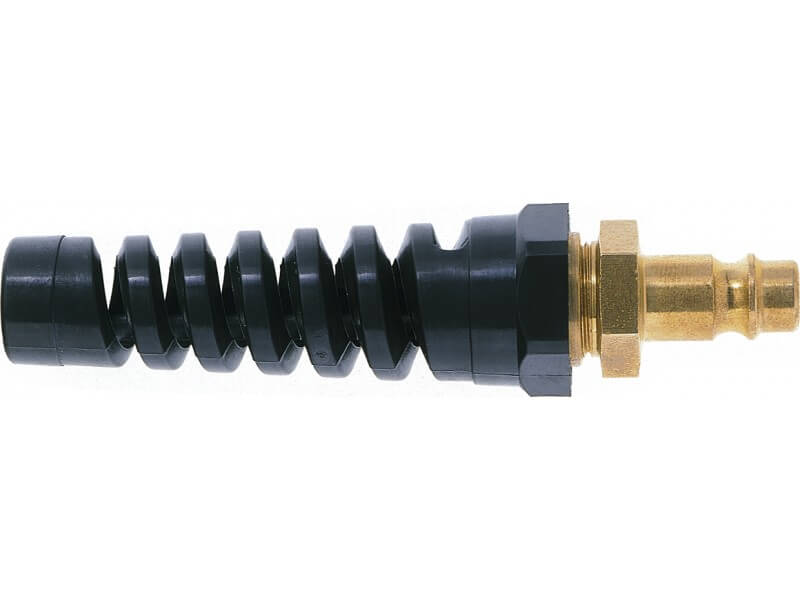

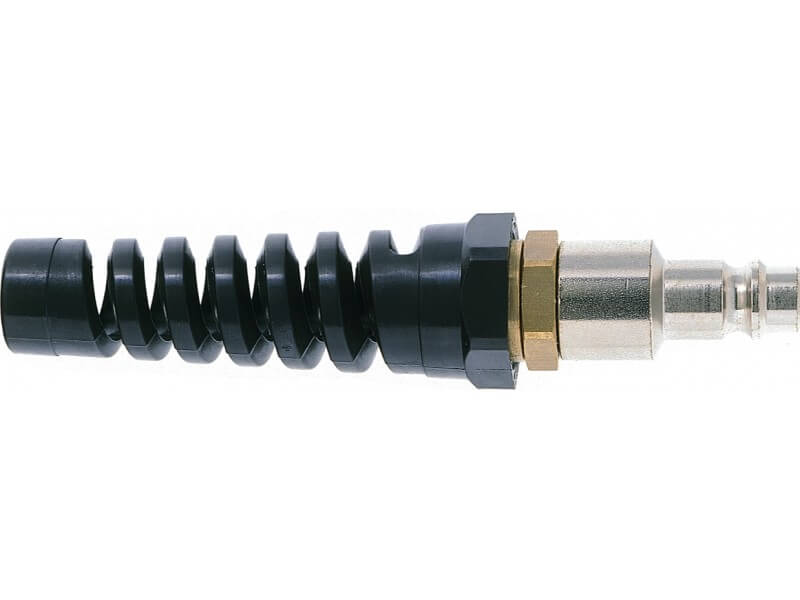

Wtyk szybkozłączki DN 7,2 z Serii ES lub DN 5 z Serii ESM wykonany z mosiądzu gładkiego MS 58, lub ze stali hartowanej, ocynkowanej, z Poliamidową osłoną na wąż.

Ogólne właściwości materiałów:

Poliamid (PA) jest produktem polikondensacji kwasu adypinowego oraz heksametylodiaminy. Jest to tworzywa sztuczne z grupy tworzyw krystalicznych. Tworzywo to wyróżnia się znakomitymi parametrami mechanicznymi, dużą odpornością na rozciąganie i ścieranie, a także niewielkim współczynnikiem tarcia. Do największych zalet PA zaliczyć można stałość kształtu w wysokich temperaturach. Dodatkowo warto wspomnieć o ich odporności na działanie benzyny i różnego rodzaju rozpuszczalników, a jednocześnie dużą chłonność wilgoci. Odporność na temperaturę tego materiału wynosi między -30°C a +100°C.

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Stal hartowana to jeden ze stopów żelaza, który należy do grupy materiałów o określonych właściwościach fizycznych nadawanych za pomocą metody obróbki. Powstaje ona w procesie nadawania stali określonych właściwości na drodze obróbki termicznej, dokładniej, wykorzystującej zmiany temperatury. Hartowanie stali polega na nagrzaniu materiału do określonej temperatury, utrzymaniu jej w określonym czasie. Nagrzana stal zmienia swoją strukturę wewnętrzną na martenzytyczną lub bainityczną, a następnie zostaje schłodzona. Zwykle za pomocą szybkiej kąpieli hartowniczej, najczęściej w wodzie bądź w oleju, ale wyróżnia się kilka sposobów schłodzenia, gwałtowne, stopniowe etc. Stal hartowana służy do produkcji wielu podzespołów przemysłowych podzespołów wykorzystywanych wszędzie tam, gdzie wymagana jest wyjątkowa odporność i twardość wykorzystywanego materiału.

Zastosowanie

Wtyki szybkozłączki DN 7,2 lub DN 5 (ES/ESM) są przeznaczone do stosowania z przewodami spiralnymi MODY, służą przede wszystkim do transportu sprężonego powietrza i mediów płynnych w przemyśle, warsztatach samochodowych i rzemieślniczych. Przewód doskonale sprawdza się również w transporcie środków myjących w myjniach samochodowych, w tym agresywnych chemicznie środków do czyszczenia felg aluminiowych. Wtyki i gniazda szybkozłączek w przewodach są z wolnym przelotem i nie posiadają zaworów.

W ofercie posiadamy cały asortyment kompatybilnych szybkozłączek DN 7,2 >>> i DN 5 >>>

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
Krok 1. Wpięcie wtyku jednym ruchem do gniazda	Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza.	Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.
