| Ciśnienie robocze [bar] | 35. |
|---|---|
| Temperatura pracy [°C] | od -20 do +100. |
| Materiał | stal ocynkowana. |
| Medium | powietrze. |
| Przepustowość [l/min] | 1800. |
| Ø węża | DN | L | długość króćca | długość wtyku | d | waga [g] | nr artykułu |
|---|---|---|---|---|---|---|---|
| 6 | 8,0 | 60 | 25 | 32 | 19 | 39 |
|
| 9 | 8,0 | 60 | 25 | 32 | 19 | 39 |
|
| 11 | 8,0 | 60 | 25 | 32 | 19 | 43 |
|
| 13 | 8,0 | 60 | 25 | 32 | 19 | 45 |
|
- L - całkowita długość.
- d - średnica.
|
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.

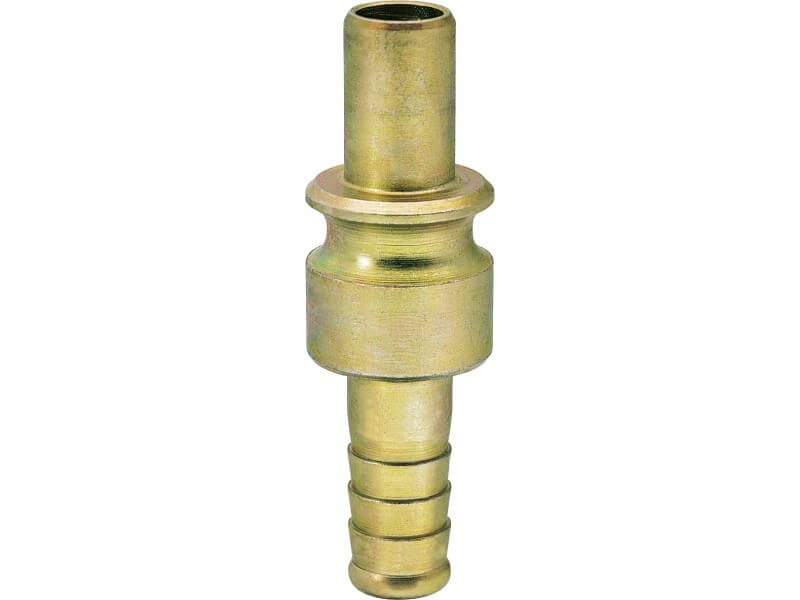

Wtyk szybkozłączki jednostronnie odcinającej z króćcem do węża, wykonane ze stali ocynkowanej.
Ogólne właściwości materiałów:
Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.Szybkozłączki z serii F 1 K o rozmiarze DN 8 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część S posiada z jednej strony wtyk, a z drugiej króciec do węża. Wtyki w szybkozłączkach jednostronnie odcinających nie posiadają zaworu.
Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu do zasilania powietrzem wymagających dużego obciążenia narzędzi i urządzeń. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych, w warsztatach rzemieślniczych. Szybkozłączki te charakteryzują się bardzo wysokim współczynnikiem przepływu, dzięki czemu mogą współpracować z wymagającymi narzędziami, które wymagają do poprawnej pracy właśnie wysokiego współczynnika przepływu mediów. Dzięki wytrzymałej konstrukcji, mogą pracować w ciężkich warunkach pracy o dużym natężeniu. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Szybkozłączki wymagają obsługi dwoma rękoma, co zabezpiecza połączenie przed nieumyślnym bądź przypadkowym rozpięciem. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, według poniższej instrukcji:
| Zasada Działania Szybkozłączek obsługiwanych dwoma rękoma, dwustopniowo. | ||
 |
 |
 |
|
Krok 1 Wpięcie wtyku jednym ruchem do gniazda |
Krok 2 Dzięki zabezpieczeniu, pociągniecie wtyku nie spowoduje rozpięcia złącza. |
Krok 3 Aby rozpiąć złącze, należy wcisnąć jedną ręką wtyczkę do gniazda (dolna strzałka), a drugą ręką należy odciągnąć pierścień zabezpieczający na złączce w kierunku wtyczki (strzałka górna). Tylko wtedy zamknięcie zostanie odblokowane i będzie można wyciągnąć wtyk z gniazda.
|
