• Nadruk: SCIROPPO^®/PU/FOOD/AS - M - REG. EG 10/2011 - rozmiar

• Możliwe docinanie

Zastosowanie:

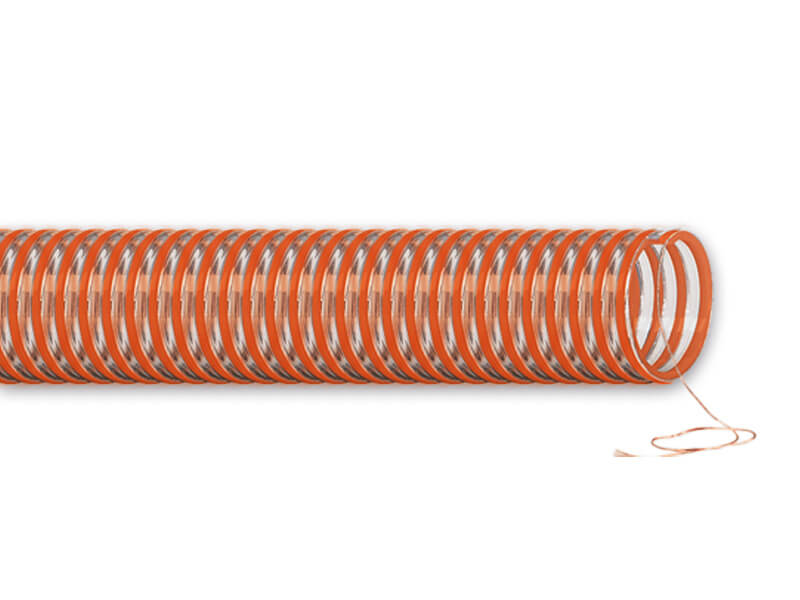

Wąż SCIROPPO^®/PU/FOOD/AS przeznaczony jest do transportu sypkich produktów spożywczych o temperaturze do 40°C. Wąż jest trwały i elastyczny, dzięki konstrukcji z PVC, ze spiralą zewnętrzną ze sztywnego PVC. Odporność na ścieranie przez transportowaną żywność zapewnia wewnętrzna powłoka o grubości 0,5 mm wykonana z poliuretanu (PU). Dla odprowadzania ładunków elektrostatycznych, zamontowano miedzianą linkę, dzięki czemu wąż jest antystatyczny po prawidłowym uziemieniu.

Wąż przeznaczony do transportu żywności w przemyśle spożywczym, w tym:

- sypkiej, ciernej i suchej, takiej jak cukier, zboże i mąka, granulaty, sól kuchenna, kakao, przyprawy, czy mleko w proszku,

- w przemyśle farmaceutycznym np. przy transporcie obojętnych chemicznie, sypkich substancji do produkcji leków o jakości spożywczej.

Dzieki wewnętrznej warstwie z odpornego na ścieranie poliuretanu, oraz solidnej konstrukcji ścianek, wąż może również znaleźć zastosowanie w:

- w rolnictwie np. przy transporcie zboża, nasion, słomy, paszy,

- w budownictwie do transportu sypkich i suchych materiałów budowlanych,

- w transporcie granulatów tworzyw sztucznych w przetwórstwie tworzyw sztucznych,

- w transporcie pelletu do ogrzewania (uwaga, nie nadaje się do pracy w temperaturze powyżej 40°C).

Dobierając wymiary i parametry węża prosimy wziąć pod uwagę, że węże pracujące z próżnią (ssące) ulegają skróceniu, pod wpływem ciśnienia może dojść do zmiany jego długości i średnicy.

W celu poprawnego montażu obejm i złączek na wężach ze spiralnym wykończeniem, zaleca się stosowanie gumowego sznurka (Cordu). Pozwoli to uszczelnić i wzmocnić mocowania złączy na wężu.

Zakres norm:

EN ISO 1307/2008, norma określa wymiary węży wykonanych z gumy i z tworzyw sztucznych oraz ich minimalne i maksymalne średnice wewnętrzne. W tym celu węże zostały podzielone, odpowiednio do metody wytwarzania, na cztery typy. Norma podaje także tolerancje długości węży z gumy i z tworzyw sztucznych, ciętych na odcinki, do zastosowań przemysłowych i motoryzacyjnych.

Wąż dopuszczony do kontaktu z żywnością i certyfikowany normami:
EU 1935/2004, są Rozporządzeniem Parlamentu i Rady Europejskiej z dnia 27 października 2004 r. w sprawie materiałów i wyrobów przeznaczonych do kontaktu z żywnością.

EU 10/2011, to rozporządzenie wydane przez Komisję Europejską w sprawie zastosowania tworzyw sztucznych przeznaczonych do kontaktu z żywnością, ich składu, możliwości transferu, wpływu na zdrowie i skład żywności.

Płyn modelowy A - Etanol 10 % (v/v) - Imituje żywność, która doskonale rozpuszcza się w wodzie.
Płyn modelowy B - Kwas octowy 3 % (w/v) - Imituje żywność, która doskonale rozpuszcza się w wodzie, o pH mniejszym niż 4,5 (kwaśną).
Płyn modelowy C - Etanol 20 % (v/v) - Imituje żywność, która doskonale rozpuszcza się w wodzie, która zawiera do 20% alkoholu (np. piwo, wino) oraz żywność, która zawiera substancje organiczne powodujące rozpuszczanie się ich w tłuszczach i olejach.
Płyn modelowy D1 - Etanol 50 % (v/v) - Imituje żywność o wysokiej zawartości alkoholu etylowego (np. wódka, koniak), oraz żywność zawierającą olej w wodzie (np. mleko)
Płyn modelowy D2 - Olej roślinny(*) - Imituje żywność posiadających warstwę wolnych, nie wymieszanych z płynem tłuszczy na powierzchni.
Substancja modelowa E - Poli(tlenek 2,6-difenylo-p-fenylenu), wielkość cząstki 60-80 mesh, wielkość porów 200 nm. Ta substancja ma imitować żywność suchą, sypką lub głęboko mrożoną, znana jest pod handlową nazwą "Tenax".

Rozporządzenie to określa limit uwolnienia cząstek określonego materiału z jakiego zrobiony jest wąż do płynu/substancji modelowej w określonych warunkach. Limit ten wynosi 10 mgr na dm² powierzchni materiału. Dla metra węża o średnicy 1" (≈25 mm) limit ten wyniesie około 157 mg dla litra żywności.

Oznacza to, że wężami zgodnymi z tą dyrektywą można bez obaw transportować produkty spożywcze zawierające substancje zbieżne z płynami modelowymi oraz mające je imitować. W przypadku węża SCIROPPO PU FOOD AS będzie to substancja modelowa E.

LFGB to ustawa obowiązująca w Niemczech, która dotyczy regulacji przepisów dotyczących higieny żywności. Raport z testu LFGB wydany przez upoważnioną organizację jest dowodem na to, że produkt nie zawiera chemicznie toksycznych substancji i może być sprzedawany na rynku niemieckim.

Materiały użyte w konstrukcji węża:

Wewnętrzną powłokę węża SCIROPPO^®/PU/FOOD/AS wykonano z Poliuretanu (PU) o grubości 0,5 mm. Ścianki zewnętrzne węża i jego konstrukcja wykonane są z PVC, wzmocniony spiralą ze sztywnego PVC, z miedzianą linką do odprowadzania nagromadzonych ładunków elektrostatycznych.

Ogólne właściwości materiałów:

Poliuretan to tworzywo sztuczne, o szerokich możliwościach zastosowania w produkcji coraz większej ilości urządzeń i narzędzi, zarówno w ciężkich zastosowaniach przemysłowych jak i w życiu codziennym. Jego właściwości szeroko omówiono w oddzielnym artykule. W przypadku węża SCIROPPO^®/PU/FOOD/AS zastosowano wkładkę z tego materiału aby uzyskać wysoką odporność na ścieranie i rozdarcie co znacząco wydłużo jego żywotność. Sam poliuretan charakteryzuje się wysoką giętkością, sprężystością i elastycznością w dużym zakresie temperaturowym, dużą odpornością na ścieranie, odpornością na pękanie i rozrywanie, odpornością na zmienne obciążenia (wstrząsy. drgania, uderzenia), dobrą odpornością na warunki atmosferyczne. Materiał charakteryzuje się również odpornością na wiele substancji chemicznych, w tym: na oleje, tłuszcze i wiele rozpuszczalników.

Ścianki i spirala wykonane z polichlorkt winylu (PVC), z różnymi dodatkami dla uzyskania odpowiedniej sztywności i elastyczności. Jest to jedeno z najstarszych tworzyw sztucznych, które ze względu na swoje możliwości łatwej obróbki chemicznej i mechanicznej, pozostaje bardzo nowoczesnym i popularnym w przemyśle materiałem. Materiał wykazuje się odpornością na warunki atmosferyczne i wiele chemikaliów. Jest gładki, nie przewodzi prądu i słabo przewodzi ciepło, nadaje się do recyklingu. W czystej postaci to biały proszek o temperaturze mięknienia ok. 80 °C. PCV jest odporne na działanie rozcieńczonych kwasów: solnego, siarkowego i azotowego oraz m.in. rozcieńczonych wodorotlenków sodu i potasu (ługi), olejów, wody, amoniaku, alkoholu i benzyny. PVC nie jest odporne na działanie m.in.: ciekłych chlorowców, estrów, ketonów, chlorowanych węglowodorów i węglowodorów aromatycznych, lakiery rozpuszczalnikowe, w tym przede wszystkim: tetrahydrofuran i cykloheksanon.

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium które będzie transportowane, warto sprawdzić Tabelę Odporności Chemicznej dla PUR. Należy również uwzględnić warunki zewnętrzne w jakich pracować będzie wąż i sprawdzić Tabelę Odporności Chemicznej dla PVC. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.

Wąż antystatyczny, tzn. że jego rezystencja elektryczna wynosi poniżej 10⁶Ω. Jest to istotne zwłaszcza przy pracy w środowisku gdzie znajdują się lotne substancje, które mogą zapalić się na wskutek niekontrolowanego przeskoku elektrycznego (iskry) wewnątrz, lub na zewnątrz węża. Należy pamiętać, iż materiały takie jak pył mączny, czy pył drzewny, są łatwopalne. Elektryczność statyczna może być generowana w ściankach węża, dzięki przepływowi różnych mediów, również płynów i gazów, przez wąż. Podczas przesyłu, dochodzi do zderzania się cząsteczek medium ze ściankami wewnętrznymi węża, co tworzy niewielkie ładunki elektryczne. Takie ładunki elektryczne akumulują się i gromadzą w końcówkach węża. Gdy nagromadzi się taki ładunek, a wąż nie jest poprawnie uziemiony, ładunek będzie szukał ujścia w kierunku ziemi, lub przez znajdujące się w pobliżu elementy, tworząc niewielki łuk plazmy (iskrę elektryczną) co może doprowadzić do wybuchu, uszkodzenia węża, mienia a nawet zdrowia użytkownika. Wąż aby działał poprawnie, musi być poprawnie uziemiony. W wężu SCIROPPO^®/PU/FOOD/AS do odprowadzania ładunków elektrostatycznych służy wmontowany w spiralę miedziany przewód.
