Zastosowanie:

Elastyczny i wyjątkowo odporny na ścieranie wąż ssąco-tłoczny PICTORFLEX M Ω/T SD z rdzeniem wykonanym z kauczuku naturalnego, do intensywnych zastosowaniach w budownictwie oraz przemyśle. Powłoka zewnętrzna z mieszanki NR-BR (kauczuk naturalny i butadienowy), co gwarantuje znakomitą odporność na działanie materiałów abrazyjnych, takich jak szlam, piasek, muł, żwir czy kruszywo. Konstrukcję wzmocniono spiralą stalową, która zapewnia wysoką odporność na podciśnienie i jednocześnie zachowuje elastyczność w wymagających warunkach terenowych. Posiada również właściwości antystatyczne zgodnie z typem Ω/T. Dodatkowo zastosowano w nim miedzianą linkę, która umożliwia skuteczne odprowadzanie ładunków elektrostatycznych, co zwiększa bezpieczeństwo pracy w środowiskach zagrożonych iskrzeniem.

Wąż ssąco-tłoczny, do transportu powodujących ścieranie mediów między innymi w:

- odwadnianiu wykopów pod fundamenty,

- systemach igłofiltrowych,

- pogłębianiu i oczyszczaniu kanałów i rzek,

- pracach ziemnych i hydrotechnicznych,

- czyszczeniu przemysłowym oraz odsysaniu materiałów sypkich.

To rozwiązanie łączy trwałość, elastyczność oraz odporność na trudne warunki pracy, stanowiąc niezawodne narzędzie w utrzymaniu infrastruktury, robotach ziemnych oraz w zastosowaniach przemysłowych i rolniczych.

Zakres norm:

Norma ISO 1307 określa zasady dotyczące tolerancji wymiarowych oraz metod pomiaru długości i średnic wewnętrznych dla węży i przewodów elastycznych wykonanych z gumy i tworzyw sztucznych. Stanowi podstawowy punkt odniesienia dla producentów i użytkowników w zakresie zgodności wymiarowej wyrobów wężowych stosowanych w różnych gałęziach przemysłu. W dokumencie zdefiniowano dopuszczalne odchylenia dla średnic wewnętrznych i zewnętrznych, grubości ścianek oraz długości odcinków węży, zarówno prostych, jak i zwojowanych. Norma precyzuje również warunki, w jakich należy wykonywać pomiary – np. temperaturę otoczenia, sposób przygotowania próbki czy wymagane narzędzia pomiarowe – aby zapewnić jednolite i porównywalne wyniki kontroli jakości. Stosowanie normy ISO 1307 pozwala na zachowanie powtarzalności wymiarowej, co ma kluczowe znaczenie przy łączeniu węży z armaturą, montażu w instalacjach oraz zapewnieniu szczelności i bezpieczeństwa pracy systemów przesyłowych. Dzięki temu norma ta jest istotnym elementem procesu produkcji i kontroli jakości węży przemysłowych, hydraulicznych, chemicznych czy paliwowych.

W celu usystematyzowania i porównania ze sobą odporności na ścieranie różnych materiałów stosowanych do produkcji węży, stosuje się normę ISO 4649:2007. Jest to międzynarodowy standard określający metody badania odporności na ścieranie gumy i kauczuków termoplastycznych, obowiązujący i aktualny zarówno w Polsce, jak i w całej Europie. Norma ta bazuje na zasadach zbliżonych do tzw. metody Schoppera. W przyapdku węża PICTORFLEX M Ω/T SD wartaść zbadana tą metodą wynosi 65 mm³.

Materiały użyte w konstrukcji węża:

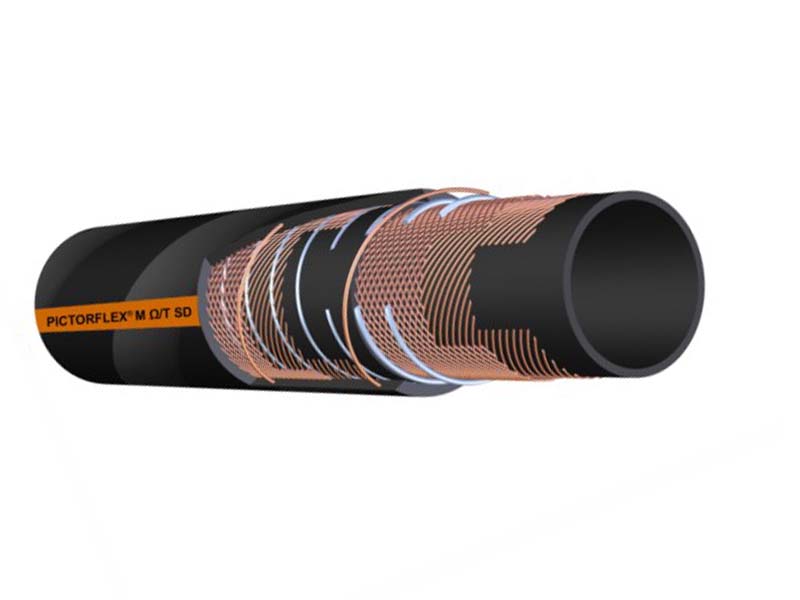

Wąż PICTORFLEX M Ω/T SD zbudowany jest z kauczuku naturalnego (NR) i mieszaniny kauczuków naturalnego z butadienowym (NR-BR), posiada dwie wzmacniające syntetyczne wkładki tekstylne, stalową spiralę i miedzianą linkę przewodzącą. Zarówno warstwa wewnętrzna, jak i zewnętrzna są przewodzące, opór powierzchniowy R<10⁶ Ω, opór przez ściankę R<10⁹ Ω.

Ogólne właściwości materiałów:

Kauczuk naturalny (NR) to polimer organiczny pozyskiwany głównie z lateksu drzewa kauczukowego (Hevea brasiliensis). Kauczuk ten jest od lat szeroko wykorzystywany w wielu gałęziach przemysłu w produkcji wyrobów technicznych, takich jak węże, uszczelki. Do największych zalet kauczuku naturalnego należy doskonała odporność na ścieranie, rozciąganie, rozdzieranie, wykazuje znakomite właściwości zmęczeniowe i amortyzujące. Cechy te sprawiają, że doskonale nadaje się do zastosowań, gdzie występują ruchy pulsacyjne, wibracje oraz gdy jest narażony nakontakt z silnie ściernymi materiałami. Kauczuk NR dobrze znosi niskie temperatury – pozostaje elastyczny nawet do około -30°C. W warunkach umiarkowanych jest też odporny na działanie wody, alkoholi, łagodnych kwasów i zasad oraz wielu roztworów soli.

Jednak kauczuk naturalny ma również swoje ograniczenia. Nie wykazuje odporności na działanie olejów mineralnych, smarów, węglowodorów aromatycznych i chlorowanych. Jest także podatny na starzenie atmosferyczne – szczególnie pod wpływem ozonu, tlenu i promieniowania UV – co może prowadzić do pękania i twardnienia powierzchni. Dlatego do zastosowań zewnętrznych stosuje się domieszki składników podnoszące jego odporność, w przypadku węża PICTORFLEX M Ω/T SD jest to kauczuk butadienowy.

Kauczuk butadienowy (BR) to syntetyczny elastomer, charakteryzujący się bardzo dobrą elastycznością i odpornością na ścieranie, nawet w niskich temperaturach. Dobrze tłumi drgania.Właściwości BR sprawiają, że jest często stosowany jako składnik mieszanek gumowych w produkcji opon, pasów napędowych, amortyzatorów, węży, podeszew i innych wyrobów gumowych, w których liczy się trwałość mechaniczna i odporność na zużycie. Jego odporność na działanie olejów, ozonu i warunków atmosferycznych jest jednak ograniczona, dlatego często łączy się go z innymi elastomerami (np. NR) w celu poprawienia odporności. Dzięki swojej plastyczności i właściwościom przetwórczym BR dobrze nadaje się do formowania metodami wytłaczania i prasowania, co czyni go materiałem wszechstronnym i chętnie stosowanym w przemyśle gumowym.

Wąż antystatyczny, tzn. że jego rezystencja elektryczna wynosi poniżej 10⁶Ω. Jest to istotne zwłaszcza przy pracy w środowisku gdzie znajdują się lotne substancje, które mogą zapalić się na wskutek niekontrolowanego przeskoku elektrycznego (iskry) wewnątrz, lub na zewnątrz węża. Należy pamiętać, iż materiały takie jak pył mączny, czy pył drzewny, są łatwopalne. Elektryczność statyczna może być generowana w ściankach węża, dzięki przepływowi różnych mediów, również płynów i gazów, przez wąż. Podczas przesyłu, dochodzi do zderzania się cząsteczek medium ze ściankami wewnętrznymi węża, co tworzy niewielkie ładunki elektryczne. Takie ładunki elektryczne akumulują się i gromadzą w końcówkach węża. Gdy nagromadzi się taki ładunek, a wąż nie jest poprawnie uziemiony, ładunek będzie szukał ujścia w kierunku ziemi, lub przez znajdujące się w pobliżu elementy, tworząc niewielki łuk plazmy (iskrę elektryczną) co może doprowadzić do wybuchu, uszkodzenia węża, mienia a nawet zdrowia użytkownika. Wąż aby działał poprawnie, musi być poprawnie uziemiony. Wąż posiada miedziany przewód odprowadzający nagromadzone ładunki elektryczne, Ścianki węża są przewodzące wzdłużnie.

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla NR. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.
