| Norma: | EN ISO 1307:2008 |
| Ciśnienie robocze: | 15 bar |
| Ciśnienie rozrywające: | 45 bar |
| Zakres temperatur: | od -30°C do +60°C |
| Warstwa wewnętrzna: | TPE, czarna, gładka |
| Warstwa zewnętrzna: | TPE, czarna, gładka, odporna na starzenie i pogodę |
| Wzmocnienie: | włókna poliestrowe |
| Ø wewn. węża [mm] | ścianka węża [mm] | Ø zewn. węża [mm] | ciśnienie robocze [bar] | ciśnienie rozrywające [bar] | promień gięcia [mm] | waga [kg/m] | długość rolki [m] | nr artykułu |
|---|---|---|---|---|---|---|---|---|
| 16 | 5 | 26 | 15 | 45 | 120 | 0,450 | 50 |
|
| 19 | 4,5 | 28 | 15 | 45 | 150 | 0,450 | 25/50 |
|
| 25 | 5,5 | 36 | 15 | 45 | 200 | 0,795 | 40 |
|

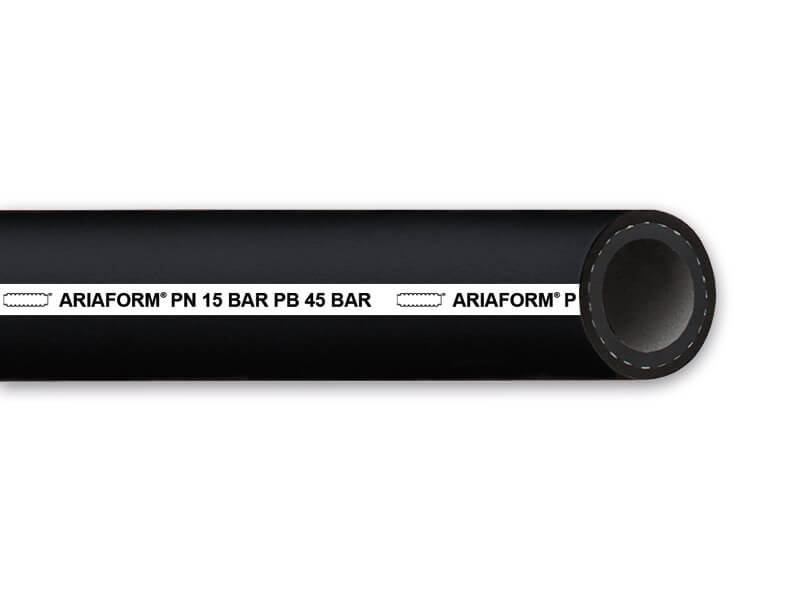

- Nadruk: ARIAFORM® PN 15 BAR PB 45 BAR
Zastosowanie:
Wąż tłoczny ARIAFORM®/15 to wysokiej jakości produkt o grubszych ściankach i dużej elastyczności. Zbudowany z termoplastycznego elastomeru, odpornego na kontakt z tzw. "mgiełką olejową" o szerokim zastosowaniu w transporcie sprężonego powietrza i wody. Odporny na starzenie, działanie warunków atmosferycznych, ozonu i promieniowanie UV.
Wąż przeznaczony do pracy przy średnich obciążeniach w:
- przemyśle,do zasilania narzędzi pneumatycznych,
- warsztatach serwisowych, naprawczych przy dostarczaniu sprężonego powietrza do narzędzi,
- budownictwie na placach budowy do zasilania narzędzi pneumatycznych o średnim obciążeniem pracą.
Zakres norm:
EN ISO 1307/2008, norma określa wymiary węży wykonanych z gumy i z tworzyw sztucznych oraz ich minimalne i maksymalne średnice wewnętrzne. W tym celu węże zostały podzielone, odpowiednio do metody wytwarzania, na cztery typy. Norma podaje także tolerancje długości węży z gumy i z tworzyw sztucznych, ciętych na odcinki, do zastosowań przemysłowych i motoryzacyjnych.
Właściwości użytych materiałów i budowa węża.
Wąż tłoczny ARIAFORM®/15 wykonany jest z termoplastycznego elastomeru poliestrowego (TPE), wzmocniony siatką z włókien poliestrowych.
Ogólne właściwości materiałów:
TPE (termoplastyczny elastomer poliestrowy) to tworzywo elastyczne, sprężyste, o dużej odporności termicznej i chemicznej. Jednak po przekroczeniu progu odporności na temperaturę materiał ma tendencję do trwałego odkształcenia (powyżej 100°C). Umożliwia łatwe i bezodpadowe przetwarzanie. Tworzywo odporne na działanie paliw, smarów, hydrolizę, promienie UV i czynniki atmosferyczne. Materiał (TPE) wykazuje się brakiem odporności na węglowodory aromatyczne, czyli np.: benzen, azulen, naftalen, antracen, naftacen czy piren.
W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla PE. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.
