Węże zbrojone fabrycznie, w złącza skręcane DIN 20 033, za pomocą tulei zaciskowych dostępne tylko w proponowanych odcinkach.

Złącza:

Gwint: ISO 228/DIN 405.

Króćce ze stożkiem 1:3 z uszczelnieniem O-ring.

Rozmiary: RD 75x1/6"

Numery katalogowe zastosowanych złączy i ich elementów:

fotografia	część	Ø wewn. węża	materiał	Gwint	stożek	h	d	waga [g]	nr artykułu
	komplet	2'' = 53	żeliwo odlew.	Rd 75x1/6 f	1:3	149	137	1848	75/53 S
	nakrętka zaciskowa	-	żeliwo odlew.	Rd 75x1/6 f	-	50	137	797	UM 75
	króciec ze stożkiem i uszczelką	2'' = 53	żeliwo odlew.	-	1:3	140	68	947	ST 53 B
	siatka / rękaw zabezpieczający na życzenie	2"	stal	-	-	-	-	-	GHSECUR52

• h - całkowita wysokość [mm]
• d - całkowita szerokość [mm]

Nyple, redukcje i przejściówki do Złącz DIN 8537/20033:

Fotografia	nazwa	gwint 1	Ø węża	gwint 2	SW	h	d	L	waga [g]	nr artykułu
	kompletne złącze stożkowe z gwintem zewnętrznym	GZ 2''	-	GW RD 75x1/6''	65	115	137	30	1850	75/20 A
	korek / zaślepka DIN 20 033	-	-	GZ RD 75x1/6''	75	65	-	-	950	VS 75
	Gwint zewnętrzny z króćcem i stożkiem	-	53	GZ RD 75x1/6''	75	137	-	40	1400	G 75-53
	Gwint zewnętrzny z króćcem i stożkiem	-	50	GZ RD 75x1/6"	75	137	-	40	1450	G 75-50
	Przejście z DIN 8537 na system Atlas Copco	GZ RD 65x1/6''	-	GZ RD 75x1/6''	75	77	-	-	1192	N 6575 A

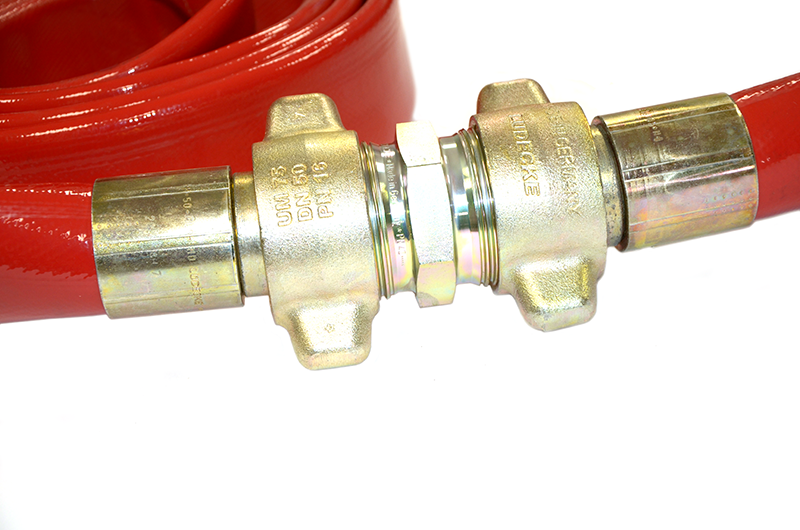

	Nypel symetryczny DIN 8537/20036 (zastosowany na zdjęciu)	RD 75x1/6'' zewnętrzny	-	RD 75x1/6'' m	75	100	-	41	1490	V 75 N
	Nypel z sitkiem DIN 20037	G 1 1/2" m	-	RD 75x1/6"m	75	80	-	23/41	1220	N 75-15 OS
	Nypel z sitkiem DIN 20037	G 2 m	-	RD 75x1/6" m	75	85	-	28/41	1196	N 75 OS
	Nypel z sitkiem DIN 20037	G2 1/2 m	-	RD 75x1/6 m	75	85	-	28/41	1387	N 75-25 OS

• h - całkowita wysokość
• d - całkowita szerokość
• L - długość gwintu
• SW - rozmiar klucza

Zachęcamy również do kontaktu z naszymi doradcami technicznymi w celu zweryfikowania parametrów technicznych, czy dobrania właściwych elementów instalacyjnych.

Materiały użyte w konstrukcji węża i właściwości specjalne:

Przewód płaskozwijany airDrill DIN wykonany jest z dwóch węży wysokogatunkowego PU (Poliuretanu) wzmocnionych bardzo wytrzymałymi włóknami Poliestrowymi o specjalnej konstrukcji splotu. Konstrukcja "wąż w wężu", to tak naprawdę dwa nie sklejone ze sobą węże. Zewnętrzny posiada gęsty i wytrzymały splot włókien poliestrowych pokryty z zewnątrz odpornym na ścieranie poliuretanem zabarwionym na czerwono. Wąż wewnętrzny zbudowany jest również z wysokogatunkowego poliuretanu, wzmocnionego włóknami poliestrowymi. Gładkie ścianki wewnątrz zapewniają niezakłócony przepływ sprężonego powietrza i podwyższoną wytrzymałość mechaniczną. Odmienny od tradycyjnych metod wytwarzania proces produkcyjny zapewnia temu produktowi doskonałą wytrzymałość (ciśnienie rozrywające 180 bar). Podstawą jego wytrzymałości mechanicznej stanowi zastosowanie specjalnego splotu włókien, a zastosowanie Poliuretanu, zapewnia szczelność.

Ogólne właściwości materiałów węża:

Poliuretan należy do rodziny tworzyw sztucznych, które zdobywają coraz większą popularność ze względu na szerokie możliwości zastosowania i właściwości fizyko-chemiczne w produkcji coraz większej ilości urządzeń i narzędzi, zarówno w ciężkich zastosowaniach przemysłowych jak i w życiu codziennym. Węże wykonane z tego materiału charakteryzują się m. in.: Wysoką giętkością, sprężystością i elastycznością w dużym zakresie temperaturowym, dużą odpornością na ścieranie, odpornością na pękanie i rozrywanie, odpornością na zmienne obciążenia (dynamiczne - wstrząsy. drgania, uderzenia), dobrą odpornością na warunki atmosferyczne. Materiał charakteryzuje się również odpornością na wiele substancji chemicznych, w tym: na oleje, tłuszcze i wiele rozpuszczalników.

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla PUR. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. Wąż airDdrill DIN przeznaczony jest do przesyłu sprężonego powietrza i nie powinien być stosowany do przesyłu innych mediów, które mogą wpłynąć w znaczący sposób na jego właściwości mechaniczne, a co za tym idzie, stracą swoją odporność na ciśnienie, co może być przyczyną sprowadzenia zagrożenia życia i zdrowia dla operatorów.

Złącza:

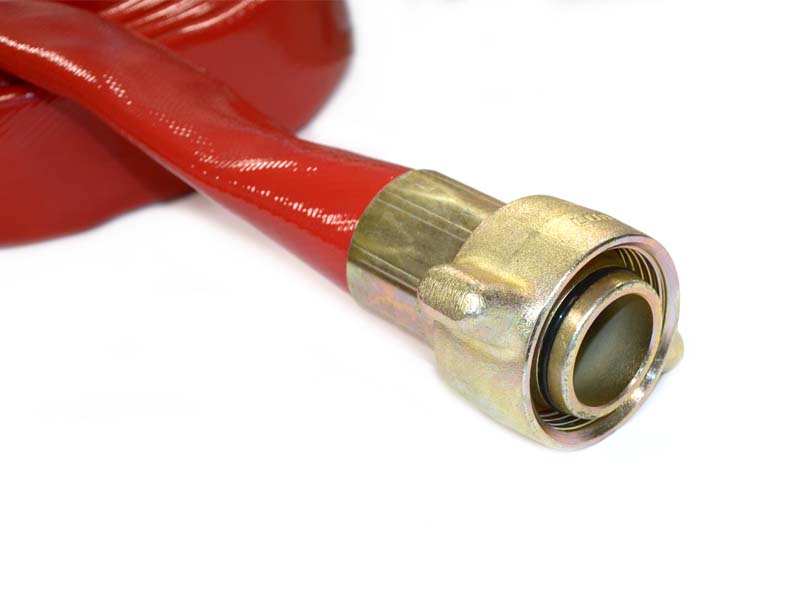

Złącza LUDECKE Typu DIN 8537/20 033 z króćcem do węża i stożkowym trzpieniem ze stali ocynkowanej, z nakrętką z gwintem wewnętrznym z żeliwa ciągliwego, odlewanego, z uszczelką wykonaną z NBR. Złącza zamontowane fabrycznie na wężach, w celu zagwarantowania parametrów wytrzymałościowych, przy użyciu stalowych tulei zaciskowyc

Ogólne właściwości materiałów złączy:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu. W celu zwiększenia ochrony przed korozją, powłoki cynkowe chromianuje się konwersyjnie (poddaje pasywacji).

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry. Materiał standardowo używa się do produkcji uszczelek do złączy i szybkozłączek w różnych aplikacjach.

Złącza:

Gwint: ISO 228/DIN 405.

Króćce ze stożkiem 1:3 z uszczelnieniem O-ring.

Rozmiary: RD 75x1/6"

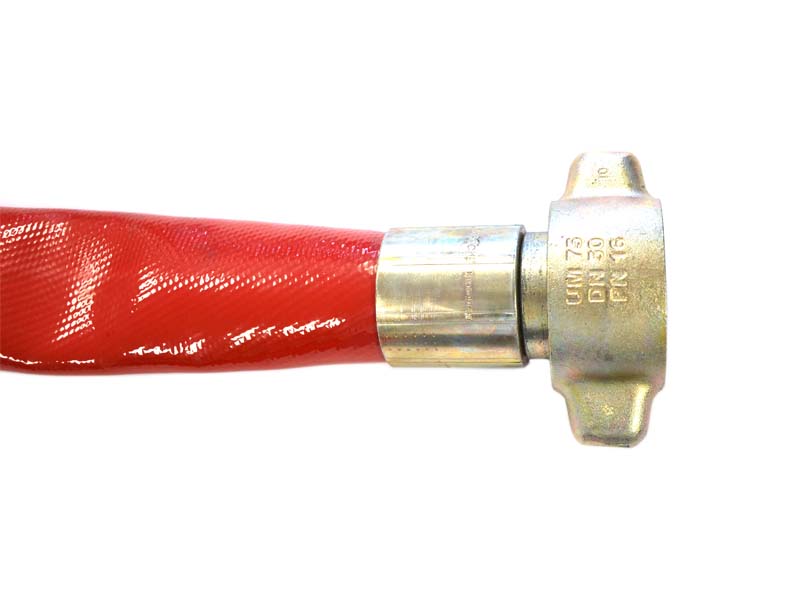

Zamocowanie za pomocą tulei zaciskowych z dodatkową siatką zabezpieczającą wykonaną ze stali ocynkowanej.

Sposoby łączenia złączy w przewodach airDrill DIN

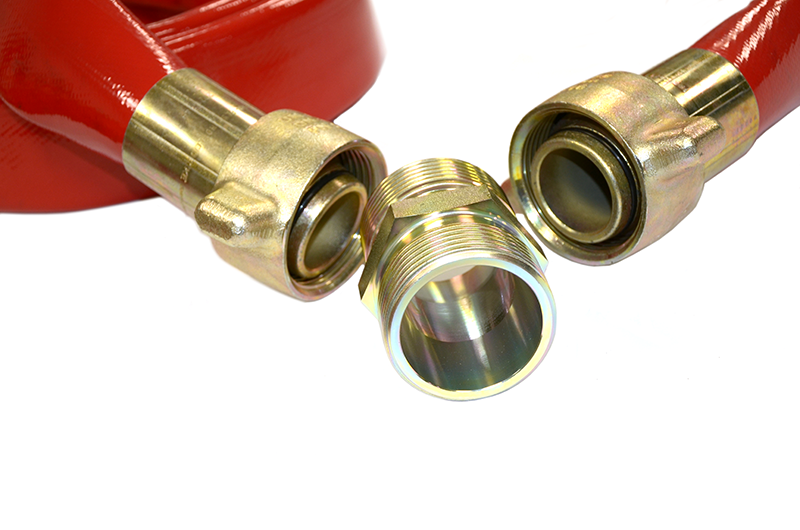

Złącza LUDECKE DIN 8537/20 033 o nr katalogowym 75/53 S zamontowane fabrycznie za pomocą tulei zaciskowych na wężu. Posiadają fabrycznie zamontowane uszczelnienie na stożku wykonane z NBR.	Przewody można łączyć ze sobą tylko i wyłącznie za pomocą nypli z gwintem zewnętrznym dostosowanych do stożkowych zakończeń złączy. Poniżej znajduje się tabela produktów, które można łączyć w tym systemie złączy.	Właściwe połączenie przewodów spowoduje uszczelnienie się stożków w złączach wewnątrz specjalnie wyprofilowanych pod stożek nypli.	Przewody można również łączyć z innymi złączami, lub instalacjami za pomocą przejściówek i redukcji. Poniżej tabela dostępnych rozwiązań.

Zachęcamy również do kontaktu z naszymi doradcami technicznymi w celu zweryfikowania parametrów technicznych, czy dobrania właściwych elementów instalacyjnych.

Zabezpieczenie złączy:

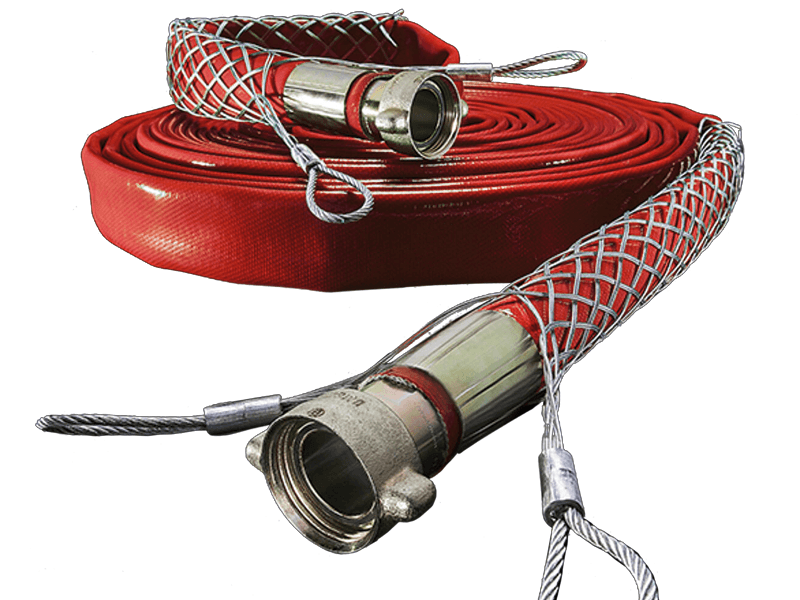

W celu zabezpieczenia złączy przed nieumyślnym rozpięciem, oraz zabezpieczenia końcówek przed uszkodzeniami mechanicznymi zastosowano dodatkowe siatki / rękawy zabezpieczające wykonane ze stali. Siatki dostarczone są na życzenie klienta.

Zalety węża:

• Przewody airDrill DIN są nawet trzykrotnie lżejsze od tradycyjnych węży wyrabianych za pomocą ekstruzji z kauczuków o porównywalnych parametrach wytrzymałościowych.
• Przewody po zwinięciu zajmują mniej miejsca, dzięki czemu są łatwiejsze do przechowywania. Łatwo można je przechowywać wraz z obsługiwanym urządzeniem.
• Przewody łatwo się zwija i rozwija, dzięki czemu łatwiej się je przenosi.
• Przewodów nie trzeba ciągnąć po ziemi, dzięki czemu są mniej narażone na uszkodzenia mechaniczne i przetarcia. Wystarczy je rozwinąć pomiędzy punktami przyłączenia, a po zakończeniu pracy zwinąć.
• Przewody są wyjątkowo wytrzymałe na rozciąganie oraz ciśnienie przepływu.
• Dzięki zastosowaniu zewnętrznej warstwy z trudnościeralnego poliuretanu, przewody wykazują się większą odpornością na przetarcie w porównaniu do węży gumowych.
• Dzięki płaskiej budowie i elastyczności, węże te nie są uzależnione od dużych promieni gięcia, którymi charakteryzują się ciężkie węże przemysłowe wytwarzane za pomocą meandrowania. Dlatego można je stosować w miejscach niedostępnych dla tradycyjnych węży zbrojonych.
• Wąż jest łatwy do naprawy, uszkodzenia wzdłużne można naprawić za pomocą specjalnych łat naprawczych lub nakładanych tulei naprawczych w miejscu uszkodzenia.

Zastosowanie:

Przewód dwupłaszczowy ("wąż w wężu"), płaskozwijany airDrill DIN to wąż wykonany z poliuretanu przeznaczony do ciężkich zadań o dużym obciążeniu, odporny na duże ciśnienie. Wąż znajdzie zastosowanie w górnictwie, budownictwie czy przemyśle przy prowadzeniu odwiertów, w tym wierceniu studni lub wykopach pod fundamenty za pomocą wiertnic. Przeznaczony jest do sprężonego powietrza. Wąż charakteryzuje się odpornością na ścieranie, wytrzymałością i trwałością (nawet pięciokrotnie dłuższy czas użytkowania w porównaniu do węży wykonanych z gumy nitrylowej - NBR), jest odporny na olej, benzynę i chemikalia (zgodnie z tabelą odporności chemicznej), odporny na starzenie i ozon. Dzięki oddzieleniu płaszcza zewnętrznego, od pracującego płaszcza wewnętrznego, przewód jest mniej podatny na mechaniczne uszkodzenia, czy przetarcia. Charakteryzuje się bardzo niską stratą ciśnienia oraz małym wydłużeniem podczas pracy.
