Węże zbrojone fabrycznie, w złącza skręcane z uszczelnieniem czołowym typu Atlas Copco, za pomocą tulei zaciskowych dostępne tylko w proponowanych odcinkach.

Złącza:

Gwint: ISO 228/DIN 405.

Króćce ze stożkiem 1:3 z dodatkowym uszczelnieniem O-ring.

Rozmiary: RD 65x1/6"

Numery katalogowe zastosowanych złączy i ich elementów:

fotografia	część	Ø wewn. węża	materiał	Gwint	h	d	waga [g]	nr artykułu

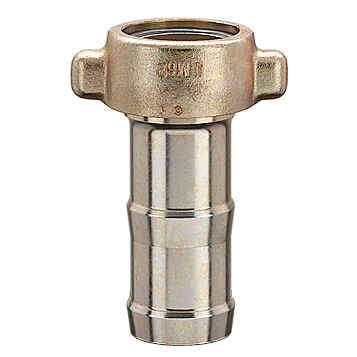

	komplet	2'' = 53		Rd 65x1/6 f	166	105	1320	65/53 FL
	nakrętka zaciskowa	-	żeliwo odlew.	Rd 65x1/6 f	36	105	555	UM 65
	króciec z GZ i uszczelką	2'' = 53	stal ocynk.		166		765	FT 53 L
	uszczelki	-	NBR		3	55	2	ED 50 L
	siatka / rękaw zabezpieczający na życzenie	2"	stal	-	-	-	-	GHSECUR52

• h - całkowita wysokość [mm]
• d - całkowita szerokość [mm]

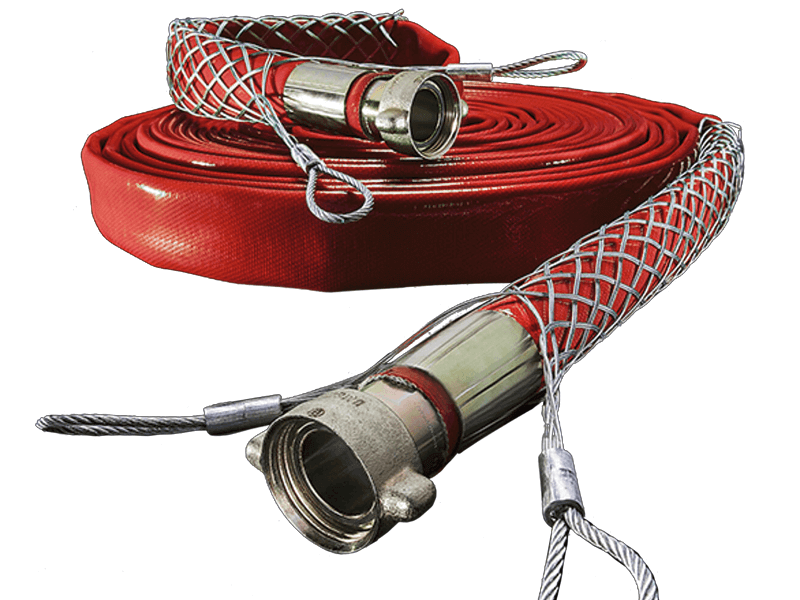

Zamocowanie za pomocą tulei zaciskowych z dodatkową siatką zabezpieczającą wykonaną ze stali ocynkowanej.

Nyple do Złącz Uszczelnianych od Czoła ze Stali:

• Gwint: ISO 228/DIN 405.

fotografia	gwint 1	gwint 2	SW	h	waga [g]	nr artykułu
	GZ 1 1/4''	GZ RD 65x1/6''	65	58	665	N 6554 A
	GZ 1 1/2''	GZ RD 65x1/6''	65	58	675	N 6515 A
	GZ 2''	GZ RD 65x1/6''	65	58	680	N 6520 A
	GZ 2''	GZ RD 65x1/6''	65	55	650	N 6520 I
	GZ RD 75x1/6''	GZ RD 65x1/6''	75	77	1192	N 6575 A

• h - całkowita wysokość

Zachęcamy również do kontaktu z naszymi doradcami technicznymi w celu zweryfikowania parametrów technicznych, czy dobrania właściwych elementów instalacyjnych.

Materiały użyte w konstrukcji węża i właściwości specjalne:

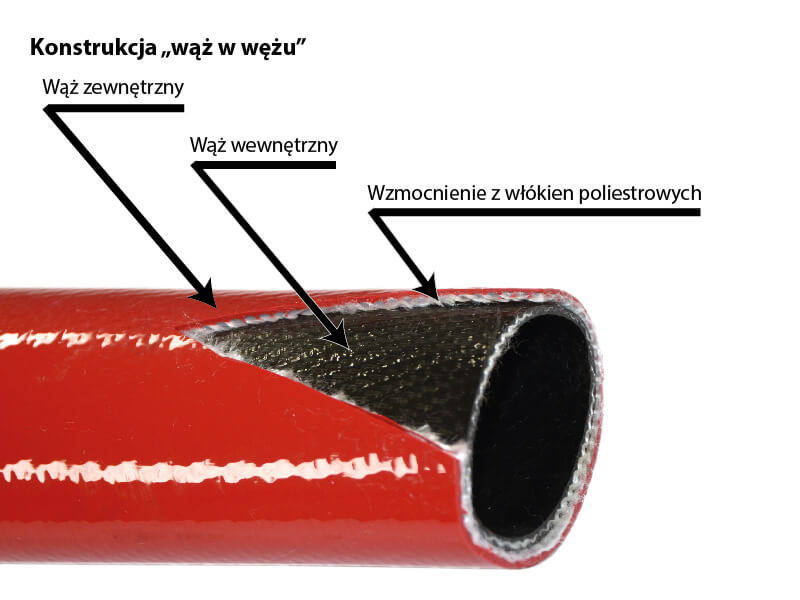

Przewód płaskozwijany airDrill AC wykonany jest z dwóch węży wysokogatunkowego PU (Poliuretanu) wzmocnionych bardzo wytrzymałymi włóknami Poliestrowymi o specjalnej konstrukcji splotu. Konstrukcja "wąż w wężu", to tak naprawdę dwa nie sklejone ze sobą węże. Zewnętrzny posiada gęsty i wytrzymały splot włókien poliestrowych pokryty z zewnątrz Poliuretanem zabarwionym na czerwono. Wąż wewnętrzny zbudowany jest również z wysokogatunkowego poliuretanu, wzmocnionego włóknami poliestrowymi. Gładkie ścianki wewnątrz zapewniają niezakłócony przepływ sprężonego powietrza i podwyższoną wytrzymałość mechaniczną. Odmienny od tradycyjnych metod wytwarzania proces produkcyjny zapewnia temu produktowi doskonałą wytrzymałość (ciśnienie rozrywające 180 bar). Podstawą jego wytrzymałości mechanicznej stanowi zastosowanie specjalnego splotu włókien, a zastosowanie Poliuretanu, zapewnia szczelność.

Ogólne właściwości materiałów węża:

Poliuretan należy do rodziny tworzyw sztucznych, które zdobywają coraz większą popularność ze względu na szerokie możliwości zastosowania i właściwości fizyko-chemiczne w produkcji coraz większej ilości urządzeń i narzędzi, zarówno w ciężkich zastosowaniach przemysłowych jak i w życiu codziennym. Węże wykonane z tego materiału charakteryzują się m. in.: Wysoką giętkością, sprężystością i elastycznością w dużym zakresie temperaturowym, dużą odpornością na ścieranie, odpornością na pękanie i rozrywanie, odpornością na zmienne obciążenia (dynamiczne - wstrząsy. drgania, uderzenia), dobrą odpornością na warunki atmosferyczne. Materiał charakteryzuje się również odpornością na wiele substancji chemicznych, w tym: na oleje, tłuszcze i wiele rozpuszczalników.

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla PUR. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. Wąż AIRDRILL przeznaczony jest do przesyłu sprężonego powieterza i nie powinien być stosowany do przesyłu innych mediów, które mogą wpłynąć w znaczący sposób na jego właściwości mechaniczne, a co za tym idzie, stracą swoją odporność na ciśnienie, co może być przyczyną sprowadzenia zagrożenia życia i zdrowia dla operatorów.

Złącza:

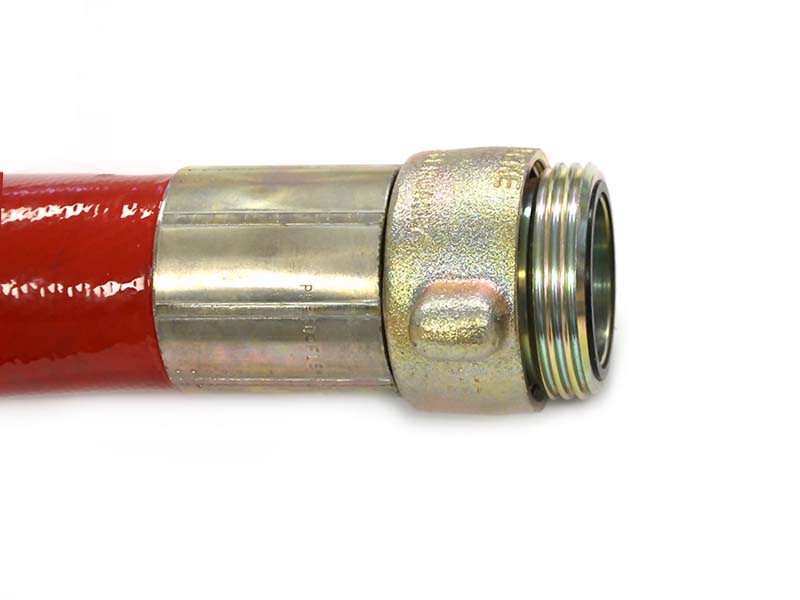

Złącza LUDECKE 65/53 FL Typu "Atlas Copco" z króćcem do węża i gwintem zewnętrznym ze stali ocynkowanej, z nakrętką z gwintem wewnętrznym z żeliwa ciągliwego, odlewanego z płaską uszczelką wykonaną z NBR. Złącza zamontowane fabrycznie na wężach, w celu zagwarantowania parametrów wytrzymałościowych, przy użyciu tulei zaciskowych.

Ogólne właściwości materiałów złączy:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu. W celu zwiększenia ochrony przed korozją, powłoki cynkowe chromianuje się konwersyjnie (poddaje pasywacji).

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry. Materiał standardowo używa się do produkcji uszczelek do złączy i szybkozłączek w różnych aplikacjach.

Zamocowanie za pomocą tulei zaciskowych z dodatkową siatką zabezpieczającą wykonaną ze stali ocynkowanej.

Sposoby łączenia złączy w przewodach airDrill AC

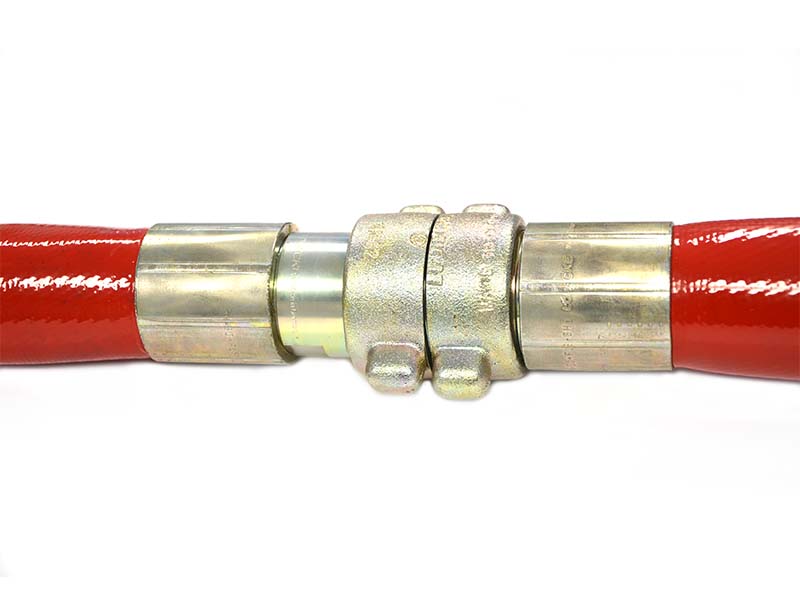

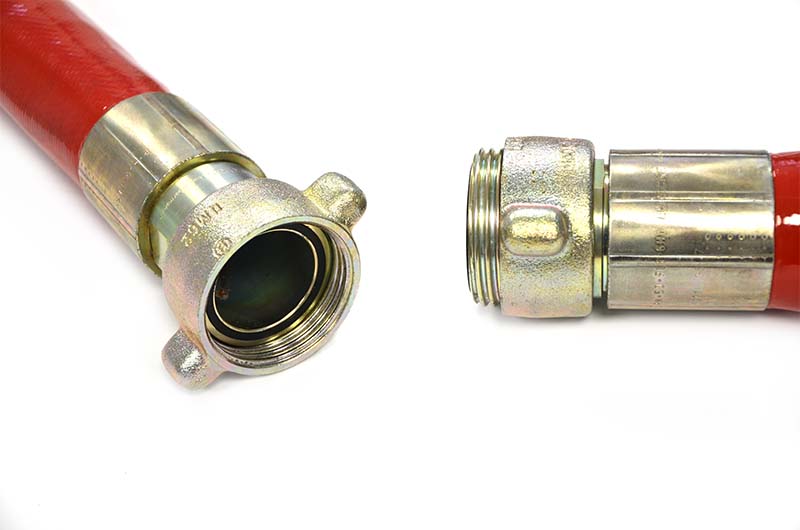

Złącza LUDECKE 65/53 FL zamontowane fabrycznie tulejami zaciskowymi na wężu są złączami symetrycznymi. Posiadają fabrycznie zamontowane uszczelnienie od czoła typu "O-ring" wykonane z NBR	Przewody można łączyć ze sobą, nakręcając jedną z nakrętek z gwintem wewnętrznym Rd 65x1/6 f na gwint zewnętrzny znajdujący się na końcówce w drugim złączu. Nakrętka w drugim złączu (po prawej) pozostanie luźna.	Przewody można również łączyć z innymi złączami, lub instalacjami za pomocą nypla do złącz uszczelnianych od czoła ze stali.

Zachęcamy również do kontaktu z naszymi doradcami technicznymi w celu zweryfikowania parametrów technicznych, czy dobrania właściwych elementów instalacyjnych.

Zabezpieczenie złączy:

W celu zabezpieczenia złączy przed nieumyślnym rozpięciem, oraz zabezpieczenia końcówek przed uszkodzeniami mechanicznymi zastosowano dodatkowe siatki / rękawy zabezpieczające wykonane ze stali.

Zalety węża:

• Przewody airDrill AC są nawet trzykrotnie lżejsze od tradycyjnych węży wyrabianych za pomocą ekstruzji z kauczuków o porównywalnych parametrach wytrzymałościowych.
• Przewody po zwinięciu zajmują mniej miejsca, dzięki czemu są łatwiejsze do przechowywania. Łatwo można je przechowywać wraz z obsługiwanym urządzeniem.
• Przewody łatwo się zwija i rozwija, dzięki czemu łatwiej się je przenosi.
• Przewodów nie trzeba ciągnąć po ziemi, dzięki czemu są mniej narażone na uszkodzenia mechaniczne i przetarcia. Wystarczy je rozwinąć pomiędzy punktami przyłączenia, a po zakończeniu pracy zwinąć.
• Przewody są wyjątkowo wytrzymałe na rozciąganie oraz ciśnienie przepływu.
• Dzięki zastosowaniu zewnętrznej warstwy z trudnościeralnego poliuretanu, przewody wykazują się większą odpornością na przetarcie w porównaniu do węży gumowych.
• Dzięki płaskiej budowie i elastyczności, węże te nie są uzależnione od dużych promieni gięcia, którymi charakteryzują się ciężkie węże przemysłowe wytwarzane za pomocą meandrowania. Dlatego można je stosować w miejscach niedostępnych dla tradycyjnych węży zbrojonych.
• Wąż jest łatwy do naprawy, uszkodzenia wzdłużne można naprawić za pomocą specjalnych łat naprawczych lub nakładanych tulei naprawczych w miejscu uszkodzenia.

Zastosowanie:

Przewód dwupłaszczowy ("wąż w wężu"), płaskozwijany airDrill AC to wąż wykonany z poliuretanu przeznaczony do ciężkich zadań o dużym obciążeniu, odporny na duże ciśnienie. Wąż znajdzie zastosowanie w górnictwie, budownictwie czy przemyśle przy prowadzeniu odwiertów, w tym wierceniu studni lub wykopach pod fundamenty za pomocą wiertnic. Przeznaczony jest do sprężonego powietrza. Wąż charakteryzuje się odpornością na ścieranie, wytrzymałością i trwałością (nawet pięciokrotnie dłuższy czas użytkowania w porównaniu do węży wykonanych z gumy nitrylowej - NBR), jest odporny na olej, benzynę i chemikalia (zgodnie z tabelą odporności chemicznej), odporny na starzenie i ozon. Dzięki oddzieleniu płaszcza zewnętrznego, od pracującego płaszcza wewnętrznego, przewód jest mniej podatny na mechaniczne uszkodzenia, czy przetarcia. Charakteryzuje się bardzo niską stratą ciśnienia oraz małym wydłużeniem podczas pracy.
