| Norma: | EN/ISO 6134 Typ 1/A |
| Zakres temperatur dla pary: |
od -40°C do maksymalnie +165°C |
| Oporność elektryczna: | < 10^6Ω |
| Warstwa wewnętrzna: | EPDM, czarna, gładka, przewodząca elektrycznie |
| Warstwa zewnętrzna: |
EPDM, czarna, mikroperforowana, przewodząca elektrycznie |
| Wzmocnienie: | syntetyczne wkładki tekstylne |
| Współczynnik bezpieczeństwa | 1 : 10 |
| Ø wewn. węża [mm] | Ø zewn. węża [mm] | ciśnienie robocze [bar] | ciśnienie rozrywające [bar] | waga [kg/m] | długość rolki [m] | nr artykułu |
|---|---|---|---|---|---|---|
| 13 | 25 | 6 | 60 | 0,430 | 40 |
|
| 16 | 30 | 6 | 60 | 0,600 | 40 |
|
| 19 | 33 | 6 | 60 | 0,680 | 40 |
|
| 25 | 40 | 6 | 60 | 0,900 | 40 |
|
| 32 | 48 | 6 | 60 | 1,100 | 40 |
|
| 38 | 54 | 6 | 60 | 1,400 | 40 |
|
| 50 | 68 | 6 | 60 | 2,010 | 40 |
|
Zastosowanie:

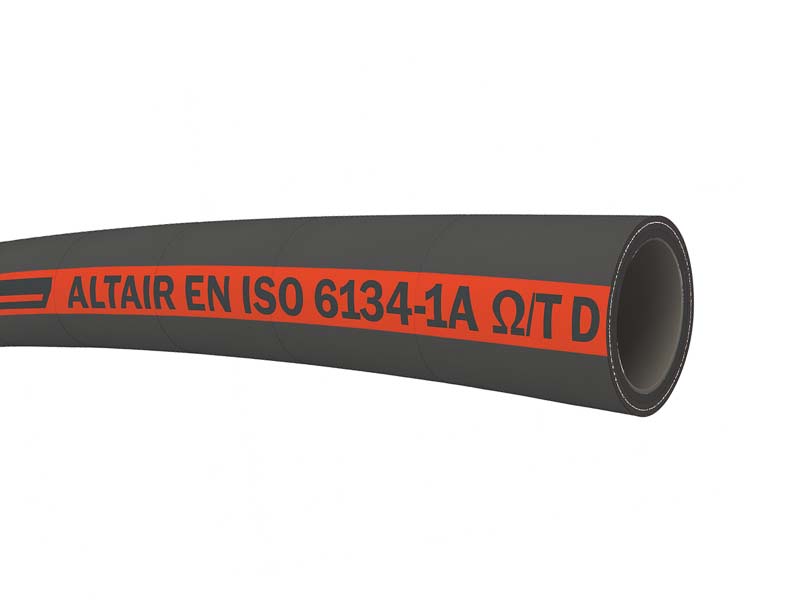

Wąż ALTAIR EN ISO Ω/T D to specjalistyczny wąż gumowy przeznaczony do pracy z parą nasyconą w warunkach niskiego ciśnienia. Został zaprojektowany do bezpiecznego przesyłu pary o temperaturze do 165°C przy maksymalnym ciśnieniu roboczym wynoszącym 6 bar. Wąż wykonany jest z wysokiej jakości gumy EPDM, która dzięki odpowiedniej konstrukcji wykazuje odporność na działanie wysokich temperatur, ozonu, promieniowania UV oraz zmiennych warunków atmosferycznych. Zewnętrzna warstwa węża została dodatkowo mikroperforowana (pinpricking), co pozwala na bezpieczne odprowadzanie pary wodnej i zapobiega powstawaniu pęcherzyków, które mogłyby uszkodzić strukturę przewodu. Wąż jest antystatyczny.
Produkt zalecany jest do zastosowań w:
- sektorze budownictwa, przemyśle chemicznym, przemyśle morskim i offshore,
- branży czyszczenia przemysłowego, gdzie konieczne jest bezpieczne i trwałe prowadzenie pary nasyconej w wymagających warunkach.
- szerokim zakresie temperatur pracy od -40°C do +165°C,
- wąż idealnie sprawdza się zarówno w aplikacjach wewnętrznych, jak i zewnętrznych.
Z uwagi na bezpieczeństwo i trwałość węża, zaleca się montaż wyłącznie za pomocą dedykowanych złączy parowych i obejm parowych. Producent nie zaleca stosowania tulei zaciskowych czy zaprasowywania złączy, aby uniknąć uszkodzeń strukturalnych przewodu.
Zakres norm:
Norma EN ISO 6134 określa wymagania techniczne dla węży i przewodów przeznaczonych do transportu pary nasyconej. Została stworzona w celu zapewnienia bezpiecznego i niezawodnego użytkowania węży w aplikacjach przemysłowych, obejmujących przemysł chemiczny, spożywczy, energetykę, budownictwo oraz produkcję maszyn.
Norma precyzuje wymagania dotyczące maksymalnego ciśnienia roboczego, zakresu temperatur pracy, odporności na działanie czynników zewnętrznych takich jak ozon, starzenie czy oleje. Dzięki wprowadzeniu podziału na typy i klasy, norma umożliwia odpowiedni dobór węża w zależności od specyfiki zastosowania, w tym wymagań dotyczących wytrzymałości ciśnieniowej oraz odporności zewnętrznej powłoki na kontakt z olejami.
Podział węży do pary wodnej zgodnie z normą:
Typy ciśnieniowe:
Typ 1
• Maksymalne ciśnienie robocze: 6 bar
• Maksymalna temperatura pracy: +164°C
• Zastosowanie: średniociśnieniowe przesyłanie pary nasyconej.
Typ 2
• Maksymalne ciśnienie robocze: 18 bar
• Maksymalna temperatura pracy: +210°C (chwilowo do +232°C dla przegrzanej pary)
• Zastosowanie: wysokociśnieniowe przesyłanie pary nasyconej.
Klasy odporności osłony zewnętrznej:
Klasa A
• Osłona nieodporna na oleje.
• Typowe zastosowania: czyste pary wodne, miejsca bez kontaktu z olejem.
Klasa B
• Osłona odporna na oleje.
• Typowe zastosowania: środowiska zabrudzone olejami, warsztaty, przemysł ciężki.
Dlatego w przypadku węża ALTAIR EN ISO Ω/T D:
EN ISO 6134 Typ 1, klasa A: Wąż parowy średniociśnieniowy (6 bar, +164°C) o osłonie nieodpornej na oleje. Standardowe zastosowania do przesyłu pary nasyconej w czystych warunkach.
Właściwości użytych materiałów i budowa węża.

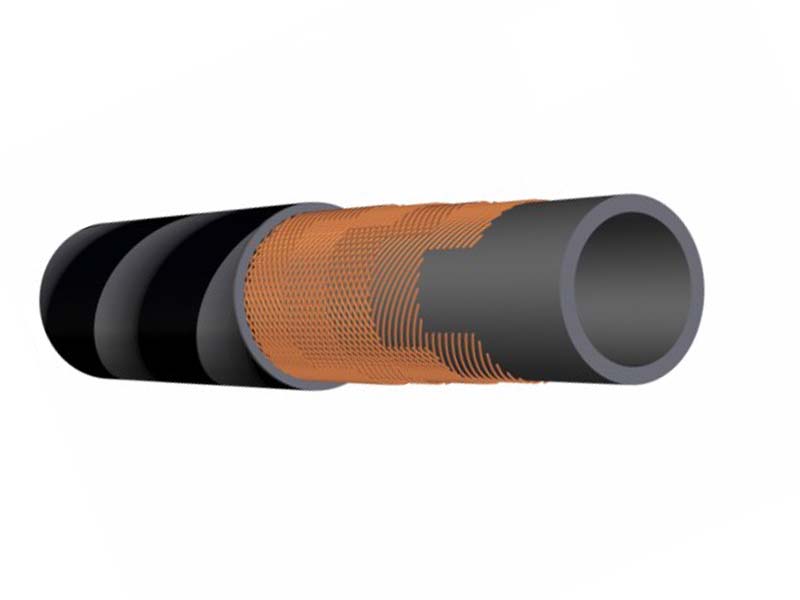

Wąż ALTAIR EN ISO Ω/T D zbudowany jest z terpolimeru etylenowo-propylenowo-dienowego (EPDM), z syntetycznymi siatkami wzmacniającymi. Wąż antystatyczny, opór powierzchniowy R<10⁶ Ω, opór przez ściankę R<10⁹ Ω.
Ogólne właściwości materiałów:
EPDM to materiał charakteryzujący się m.in. zdolnością do odwracalnej deformacji pod wpływem sił mechanicznych. Guma ta jest odporna na działanie warunków atmosferycznych m.in. na ozon, wodę (zimną i gorącą), lekkie kwasy i zasady, wysoką temperaturę oraz jest elastyczna w temperaturze do -35°C. Materiał jest odporny na działanie większości detergentów, roztworów mydła i środków piorących, płynów hamulcowych na bazie glikoli.
EPDM nie jest odporny na działanie smarów i olejów mineralnych, węglowodorów alifatycznych, aromatycznych i chlorowanych.
W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla EPDM. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.
Wąż antystatyczny, tzn. że jego rezystencja elektryczna wynosi poniżej 106Ω. Elektryczność statyczna może być generowana w ściankach węża, dzięki przepływowi różnych mediów, również płynów i pary wodnej, przez wąż. Podczas przesyłu, dochodzi do zderzania się cząsteczek medium ze ściankami wewnętrznymi węża, co tworzy niewielkie ładunki elektryczne. Takie ładunki elektryczne akumulują się i gromadzą w końcówkach węża. Po nagromadzeniu ładunku, przy braku uziemienia, może dojść do rozładowania w kierunku ziemi w niekontrolowany sposób przez znajdujące się w pobliżu elementy, np. metalowe wiadro, tworząc niewielki łuk plazmy (iskrę elektryczną) co może doprowadzić do wybuchu, uszkodzenia węża, mienia a nawet zdrowia.
Wąż aby działał poprawnie, musi być poprawnie uziemiony! Wąż wykonano z materiału przewodzącego elektryczność, w celu zapewnienia możliwości odprowadzania nagromodzonych ładunków elektrycznych. Wąż charakteryzuje się właściwościami antystatycznymi typu Ω/T, co oznacza, że zarówno okładzina wewnętrzna, jak i zewnętrzna są przewodzące (opór powierzchniowy R<10⁶ Ω, opór przez ściankę R<10⁹ Ω).
