• d - średnica wewnętrzna [mm].
• a - średnica zewnętrzna [mm].
• h - grubość [mm].

Właściwości użytych materiałów i zastosowanie.

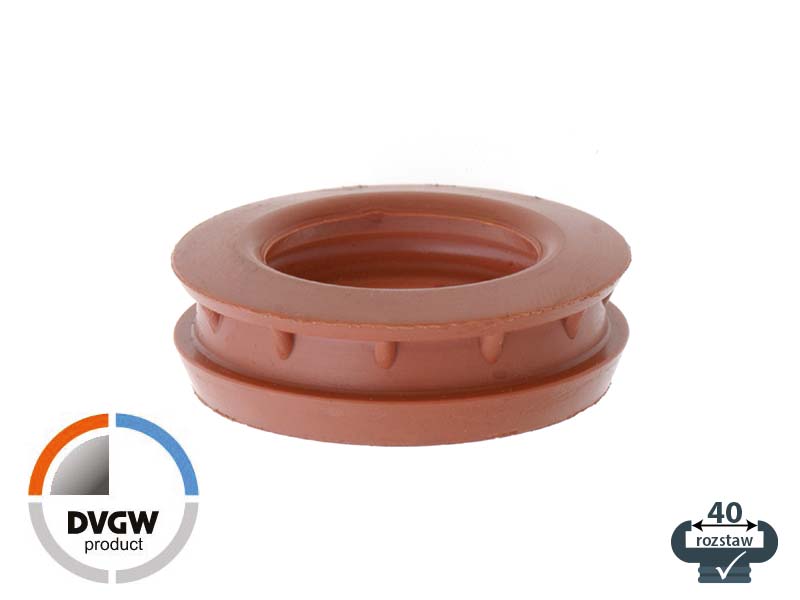

Uszczelnienie do złączy kłowych typu GEKA wykonane z Perbunanu (NBR).

Ogólne właściwości materiałów:

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej zarówno dla NBR. Należy pamiętać, iż użyte w materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy ich stosować niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności uszczelki, zachęcamy do kontaktu z naszymi doradcami technicznymi.

Normy:

DVGW – To "Niemieckie Stowarzyszenie Techniczno-Naukowe Gazu i Wody”, które odpowiada za regulacje dotyczące wszystkiego co związane jest z zaopatrzeniem i przesyłem gazu i wody.

Złącza spełniają wymogi zawarte w DVGW W 270 dotyczących materiałów na bazie tworzyw sztucznych i gumy, które mają być stosowane w kontakcie z wodą pitną. Dotyczący to wpływu materiału na wzrost mikrobiologiczny w kontakcie z wodą pitną. Test przeprowadza się według ściśle określonych parametrów na próbkach materiału użytego do budowy elementów przesyłowych. Polega on na umieszczeniu gumowego materiału wewnątrz istniejącej rury wodociągowej na okres 3 miesięcy. Wynikiem jest wolumetryczna ocena wzrostu bakteriologicznego zeskrobanego ze ścianek płytek. Również w tym przypadku wymagania różnią się w zależności od kategorii związanych z powierzchnią styku wyrobu (A, B, C, D2 i DXNUMX), jak w normie KTW. Produkt posiada obowiązujący certyfikat Nr. DW-0310BT0218, który jest wydany na okres pięciu lat.

DIN 50930-6 to standard dotyczący korozji materiałów metalowych pod wpływem wody w rurach, zbiornikach i aparatach. Część 6 tej normy określa proces oceny i wymagania dotyczące higieny w kontakcie z wodą pitną.

Zastosowanie

Złącze kłowe kompatybilne z systemem GEKA i GEKA plus o rozstawie kłów 40 mm. Ten system złączy kłowych został opatentowany przez firmę KARASTO Armaturenfabrik Oehler GmbH w 1932 roku, a nazwa własna "GEKA" jest zastrzeżona tylko dla produktów tego producenta. Firma LUDEKE produkuje złącza kłowe o rozstawie kłów 40 mm kompatybilne z tymi złączami. Są to bardzo wysokiej jakości solidnie i precyzyjnie wykonane złącza, które mogą pracować przy maksymalnym ciśnieniu aż 40 bar. Jest to nie osiągalny parametr w porównaniu z tanimi rozwiązaniami z rynku wschodniego gdzie producenci gwarantują ciśnienie pracy na poziomie 4 lub 6 bar (ciśnienie wody z kranu). System złączy kłowych, opiera się na symetrycznych, identycznych częściach, w związku z czym w odróżnieniu od innych rozwiązań, nie ma rozróżnienia na części żeńskie (gniazda) i męskie (wtykowe). Gwarantuje to możliwość łączenia ze sobą dowolnych końców przewodów wyposażonych w te złącza.

Uszczelki te przeznaczone są do przesyłu wody do celów spożywczych , w instalacjach podlegających rygorom spożywczym, również przemysłowo (np piekarnie, przetwórstwo spożywcze etc.), wszelkiego rodzaju foodtruckach, na kampingach, przy obsłudze imprez masowych, czy stoiskach z żywnością zaopatrywanych w wodę pitną w handlu. Znajdą również zastosowanie w rolnictwie przy hodowli zwierząt itp.
