| rozmiar złącza | rozstaw zaczepów KA [mm] | nr artykułu |
|---|---|---|
| 25-D | 31 |
|
| 32 | 44 |
|
| 38 | 51 |
|
| 52-C | 66 |
|
| 65 | 81 |
|
| 75-B | 89 |
|
| 100 | 115 |
|
| 110-A | 133 |
|
Właściwości użytych materiałów i zastosowanie produktu.

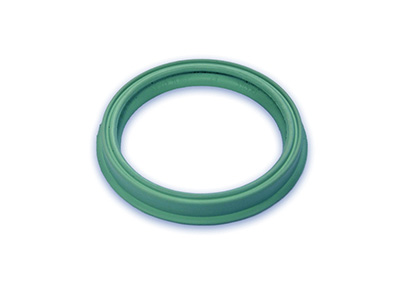

Wymienna uszczelka do złączy "Storz" (Strażackich) wykonana z Vitonu (FKM).
Ogólne właściwości materiałów:
Viton oznaczany jako FPM lub FKM to fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi. Kauczuk fluorowy może pracować w temperaturach pomiędzy –15 °C do +200 °C).
W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla FKM. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować uszczelek niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności materiału, zachęcamy do kontaktu z naszymi doradcami technicznymi.
Zastosowania:
System "Storz" to system złączy, który został wymyślony przez Carla Augusta Guido Storza w 1882 roku i opatentowany w 1893 roku. W Polsce jest on powszechnie znany jako złącza strażackie lub hydrantowe. Charakteryzuje się on unikalną, symetryczną konstrukcją, która eliminuje potrzebę posiadania oddzielnych części męskich i żeńskich. Rozmiar złącza definiuje się głównie przez rozstaw zaczepów, a do ich zamykania stosuje się klucze hakowe dostępne w różnych rozmiarach. Aby połączyć dwa elementy, wystarczy obrót o ćwierć obrotu (90 stopni), co gwarantuje mocne i bezpieczne połączenie.
System zyskał popularność jako doskonała alternatywa dla tradycyjnych połączeń gwintowanych, oferując szybkie i szczelne łączenie, co jest niezwykle przydatne w pożarnictwie oraz różnych dziedzinach przemysłu. Umożliwiają one przesyłanie różnorodnych mediów, zarówno płynnych, jak i sypkich, znajdując zastosowanie w cysternach do transportu substancji takich jak ciecze ropopochodne, kwasy, woda, fekalia, chemikalia czy materiały cierne. Są one także używane w rolnictwie, ogrodnictwie, przemyśle chemicznym, spożywczym, a także w systemach transportu pneumatycznego.
Uszczelki z gumy fluorowej, do złączy STORZ, zazwyczaj wykonanych ze stali nierdzewnej, dzięki właściwościom zastosowanego materiału mogą być stosowane w przemyśle chemicznym, browarnictwie, farmacji czy ochronie środowiska do przesyłania głównie agresywnych chemikaliów. Należy pamiętać, iż materiał ten nie jest odporny na dowolną substancję chemiczną, a wiele organicznych środków powszechnie stosowanych, może je uszkodzić. Aby tego uniknąć należy porównać karty techniczne przesyłanych substancji z Tabelą Odporności Chemicznej FKM, w razie wątpliwości, prosimy o kontakt z naszym doradcą technicznym.Uszczelki, umiejscowione są na szczycie znajdujących się w złączach rdzeni, czy też trzpieni i w momencie zamykania złączy przywierają do siebie tworząc uszczelnienie.
Uszczelki te są częściami wymiennymi w złączach STORZ i w miarę czasu, w zależności od intensywności pracy ulegają zużyciu i należy je okresowo wymieniać.
