| Materiał | NBR |
|---|---|
| Norma | NF E29-572/EN14420-8, |
| Ciśnienie pracy [bar] | 16 |
| rozmiar złącza [mm] | nr artykułu |
|---|---|
| 20 |
|
| 25 |
|
| 32 |
|
| 40 |
|
| 50 |
|
| 65 |
|
| 80 |
|
| 80 |
|
| 100 |
|
| 100 |
|
Właściwości użytych materiałów i zastosowanie.

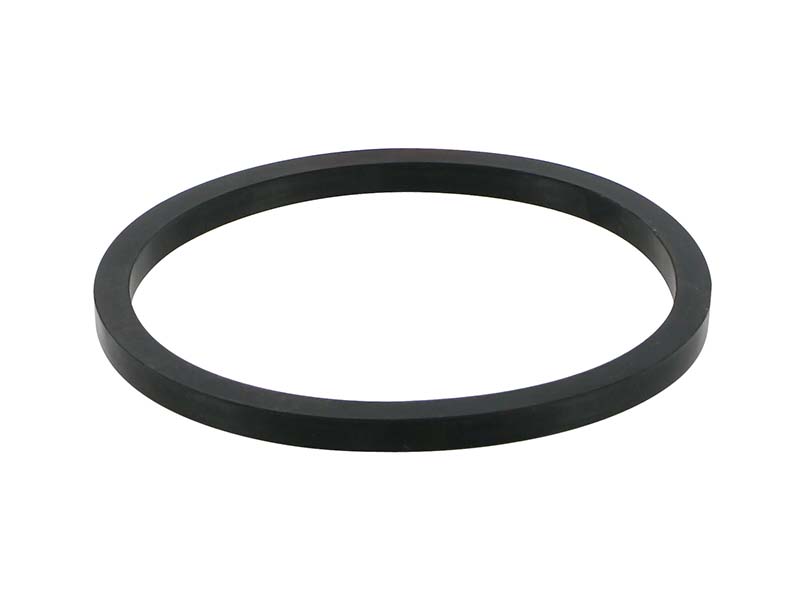

Uszczelka do złączy "Guillemin" (francuskich) wykonana z NBR.
Ogólne właściwości materiałów:
NBR, potocznie nazywana gumą olejoodporną, jest kopolimerem butadienu i akrylonitrylu. Jej właściwości odporności na oleje i niską temperaturę zależą od procentowego składu tych dwóch związków. Guma NBR może pracować w temperaturach od -35°C do +80°C w przypadku gorącej wody. Dzięki swojej strukturze, guma NBR nadaje wężowi wyjątkową odporność na różne rodzaje olejów, takich jak oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, a także na węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli oraz rozcieńczone kwasy i zasady w niewysokich temperaturach. Jest również wydajna podczas pracy pod wysokim ciśnieniem i ściskiem. Warto zauważyć, że guma ta wykazuje ograniczoną odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane, takie jak benzen i estry. Jest niezwykle przydatna w wielu zastosowaniach, szczególnie tam, gdzie wymagana jest odporność na oleje i działanie w niskich temperaturach. Jednak należy pamiętać o jej ograniczeniach w stosunku do niektórych specyficznych substancji chemicznych.
W celu zweryfikowania odporności na konkretne medium, warto sprawdzić Tabele Odporności Chemicznej dla NBR. Należy również wziąć pod uwagę, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi
Normy:
Norma NF E29-572 (znana również jako EN 14420-8) dotyczy złączy Guillemin, które są symetrycznymi złączami używanymi głównie w przemyśle chemicznym i petrochemicznym. Standard ten określa specyfikacje dotyczące wymiarów, materiałów, uszczelnień, oraz testów ciśnieniowych dla złączek, aby zapewnić ich niezawodność i bezpieczeństwo w użytkowaniu. Złącza Guillemin charakteryzują się łatwością użytkowania i możliwością szybkiego połączenia oraz rozłączenia. Normę tę wydała Międzynarodowa Organizacja Normalizacyjna (ISO) oraz Francuski Komitet Normalizacyjny (AFNOR).
Zastosowanie
System „Guillemin”, to system złączy we francuskim standardzie, zwanych w Polsce również jako „złącza francuskie”. Charakteryzują się budową symetryczną w części przyłączeniowej, tzn. nie mają części wtykowej (męskiej) i gniazdowej (żeńskiej). Rozmiary złączy określa się rozstawem zaczepów. Posiadają dwa zaczepy i obrotowy pierścień ryglujący. Aby zamknąć złącze, jego dwie symetryczne połówki z dwoma zaczepami łączy się ze sobą poprzez ich przyłożenie uszczelkami do siebie i obrócenie obu pierścieni ryglujących tak, aby zaczepiły o zaczepy. Do dociągnięcia połączenia należy użyć klucza hakowego do złączy, przekręcając pierścienie ryglujące o 90°.
Złącza te znajdują zastosowanie w instalacjach do układów tłocznych i ssawno-tłocznych do wody, cieczy, węglowodorów, chemikaliów i materiałów sypkich (proszki, granulaty) w zależności od odporności materiału z którego są wykonane. Złącza te nie znajdują zastosowania w przesyle pary wodnej i płynnych gazów. Znaleźć je można w instalacjach przemysłowych, nawadniających, przeładunkowych, wyposażeniu cystern drogowych czy kolejowych. Złącza nadają się do pracy pod ciśnieniem, zarówno tłocznym jak i ssawnym, do przesyłu mediów płynnych i cieczy zależnie od materiału z którego są wykonane, ale również do substancji sypkich, proszków, granulatów etc.
Najpowszechniej stosowane uszczelki, szeroko stosowane w przemyśle, do transportu nieagresywnych substancji ciekłych, jak i sypkich. Dzięki odporności materiału na węglowodory, często stosowana w ich transporcie, zwłaszcza paliw, olejów i smarów.
