Właściwości użytych materiałów i zastosowanie.

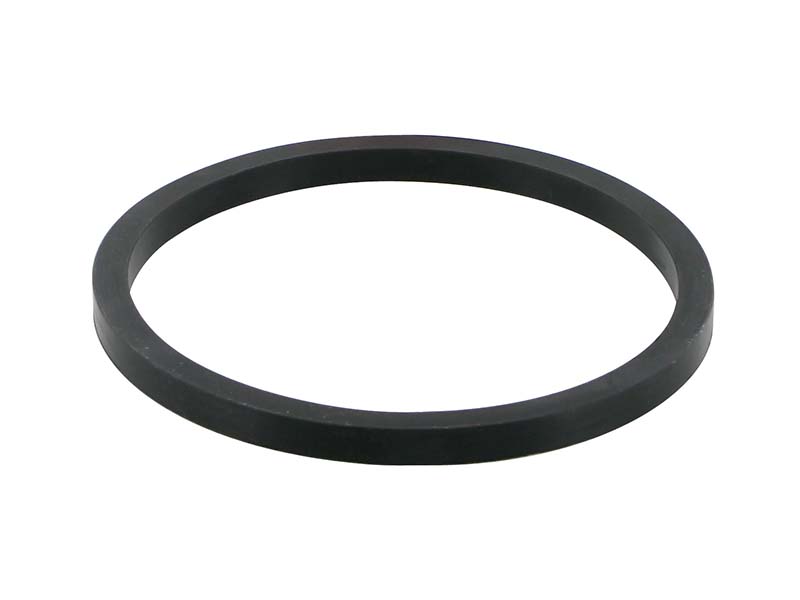

Uszczelka do złączy "Guillemin" (francuskich) wykonana z Vitonu (FKM).

Ogólne właściwości materiałów:

Viton oznaczany jako FPM lub FKM to fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi. Kauczuk fluorowy może pracować w temperaturach pomiędzy –15 °C do +200 °C).

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla FKM. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować uszczelek niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności materiału, zachęcamy do kontaktu z naszymi doradcami technicznymi.

Normy:

Norma NF E29-572 (znana również jako EN 14420-8) dotyczy złączy Guillemin, które są symetrycznymi złączami używanymi głównie w przemyśle chemicznym i petrochemicznym. Standard ten określa specyfikacje dotyczące wymiarów, materiałów, uszczelnień, oraz testów ciśnieniowych dla złączek, aby zapewnić ich niezawodność i bezpieczeństwo w użytkowaniu. Złącza Guillemin charakteryzują się łatwością użytkowania i możliwością szybkiego połączenia oraz rozłączenia. Normę tę wydała Międzynarodowa Organizacja Normalizacyjna (ISO) oraz Francuski Komitet Normalizacyjny (AFNOR).

Zastosowanie

System „Guillemin”, to system złączy we francuskim standardzie, zwanych w Polsce również jako „złącza francuskie”. Charakteryzują się budową symetryczną w części przyłączeniowej, tzn. nie mają części wtykowej (męskiej) i gniazdowej (żeńskiej). Rozmiary złączy określa się rozstawem zaczepów. Posiadają dwa zaczepy i obrotowy pierścień ryglujący. Aby zamknąć złącze, jego dwie symetryczne połówki z dwoma zaczepami łączy się ze sobą poprzez ich przyłożenie uszczelkami do siebie i obrócenie obu pierścieni ryglujących tak, aby zaczepiły o zaczepy. Do dociągnięcia połączenia należy użyć klucza hakowego do złączy, przekręcając pierścienie ryglujące o 90°.
Złącza te znajdują zastosowanie w instalacjach do układów tłocznych i ssawno-tłocznych do wody, cieczy, węglowodorów, chemikaliów i materiałów sypkich (proszki, granulaty) w zależności od odporności materiału z którego są wykonane. Złącza te nie znajdują zastosowania w przesyle pary wodnej i płynnych gazów. Znaleźć je można w instalacjach przemysłowych, nawadniających, przeładunkowych, wyposażeniu cystern drogowych czy kolejowych. Złącza nadają się do pracy pod ciśnieniem, zarówno tłocznym jak i ssawnym, do przesyłu mediów płynnych i cieczy zależnie od materiału z którego są wykonane, ale również do substancji sypkich, proszków, granulatów etc.

Dzięki zastosowaniu uszczelek z materiału odpornego na duży zakres substancji chemicznych, znajdują one zastosowanie głównie w branży chemicznej przy przesyle agresywnych środków chemicznych, ale również w przemyśle ciężkim i petrochemicznym.
