| Ciśnienie robocze [bar] | 12 |
|---|---|
| Temperatura pracy [°C] | od -20 do +100. |
| Materiał przyłącza, zaworu, korpusu zaworu | mosiądz MS 58 niklowany. |
| Materiał tulei odłączającej | stal hartowana i niklowana. |
| Materiał sprężyny, pierścienia ustalającego, kulek | stal szlachetna 1.4310, 1.4034. |
| Medium | sprężone powietrze, media płynne i gazowe. |
| Maksymalna przepustowość l/min | 1140. |
| Uszczelnienie | Perbunan NBR, inne uszczelnienia na zapytanie (EPDM / FKM). |
| Ø węża | DN | SW | L | d | długość króćca | waga [g] | nr artykułu |
|---|---|---|---|---|---|---|---|
| 6 | 5,5 | 19 | 74 | 23 | 25 | 143 |
|
| 8 | 5,5 | 19 | 74 | 23 | 25 | 143 |
|
| 9 | 5,5 | 19 | 74 | 23 | 25 | 145 |
|
| 10 | 5,5 | 19 | 74 | 23 | 25 | 145 |
|
| 13 | 5,5 | 19 | 74 | 23 | 25 | 148 |
|
- L - całkowita długość.
- d - średnica
- SW - rozmiar klucza
|
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.

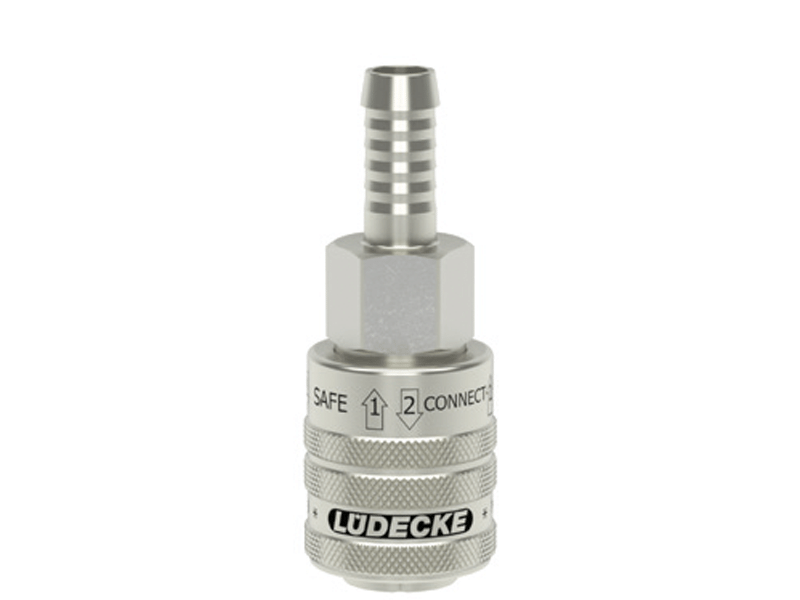

Gniazdo szybkozłączki jednostronnie odcinającej z króćcem do węża, wykonane z mosiądzu (MS 58), z elementami ze stali hartowanej, stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Stal hartowana to jeden ze stopów żelaza, który należy do grupy materiałów o określonych właściwościach fizycznych nadawanych za pomocą metody obróbki. Powstaje ona w procesie nadawania stali określonych właściwości na drodze obróbki termicznej, dokładniej, wykorzystującej zmiany temperatury. Hartowanie stali polega na nagrzaniu materiału do określonej temperatury, utrzymaniu jej w określonym czasie. Nagrzana stal zmienia swoją strukturę wewnętrzną na martenzytyczną lub bainityczną, a następnie zostaje schłodzona. Zwykle za pomocą szybkiej kąpieli hartowniczej, najczęściej w wodzie bądź w oleju, ale wyróżnia się kilka sposobów schłodzenia, gwałtowne, stopniowe etc. Stal hartowana służy do produkcji wielu podzespołów przemysłowych podzespołów wykorzystywanych wszędzie tam, gdzie wymagana jest wyjątkowa odporność i twardość wykorzystywanego materiału.Niklowanie powierzchni, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z agresywnymi substancjami mogącymi powodować osłabienie wytrzymałości szybkozłączki np. na ciśnienie.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
Szybkozłączki z serii ESOIS o rozmiarze DN 5,5 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część T posiada z jednej strony gniazdo, a z drugiej króciec do węża. Złącze to jest jednocześnie zaworem jednostronnie odcinającym, co zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia.
Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych w warsztatach rzemieślniczych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Szybkozłączki te posiadają specjalny system odpowietrzenia, który stworzono dla zwiększenia bezpieczeństwa operatorów pracujących z przewodami transportującymi powietrze pod dużym ciśnieniem. Specjalna konstrukcja zapobiega powstawaniu przy rozłączaniu efektu "biczowania" końcówki przewodu (whiplash effect), oraz redukuje hałas. Podłączanie i rozłączanie odbywa się inaczej niż w standardowych szybkozłączkach i przebiega według poniższej instrukcji. Odłączanie możliwe jest dopiero po spadku do bezpiecznej wartości ciśnienia resztkowego w złączu.
| Zasada Działania Szybkozłączek z Odpowietrzeniem | ||
 |
|
 |
|
Krok 1 Wpięcie wtyku jednym ruchem do gniazda |
Krok 2 Aby rozłączyć złącze należy wykonać ruch odciągający tuleje, zgodnie z zaznaczoną strzałką w stronę gniazda szybkozłączki. Spowoduje to bezpieczne odpowietrzenie. (w standardowych szybkozłączkach odłączenie wtyku). |
Krok 3 Ruch tulei w kierunku wtyku (zgodnie z zaznaczaną strzałką), powoduje jego wypięcie. Jest to kierunek odwrotny niż w innych, standardowych szybkozłączkach, dzięki temu zwiększone jest bezpieczeństwo. Nie ma ryzyka, że ktoś przez przypadek wypnie szybkozłączkę, która może być pod wysokim ciśnieniem. |
