| rozmiar złącza męskiego (1) | rozmiar złącza męskiego (2) | rozmiar złącza żeńskiego | nr artykułu |
|---|---|---|---|
| 60 | 60 | 60 |
|
| 80 | 80 | 80 |
|
| 100 | 100 | 100 |
|
| 120 | 120 | 120 |
|
| 150 | 150 | 150 |
|
Właściwości użytych materiałów i zastosowanie.

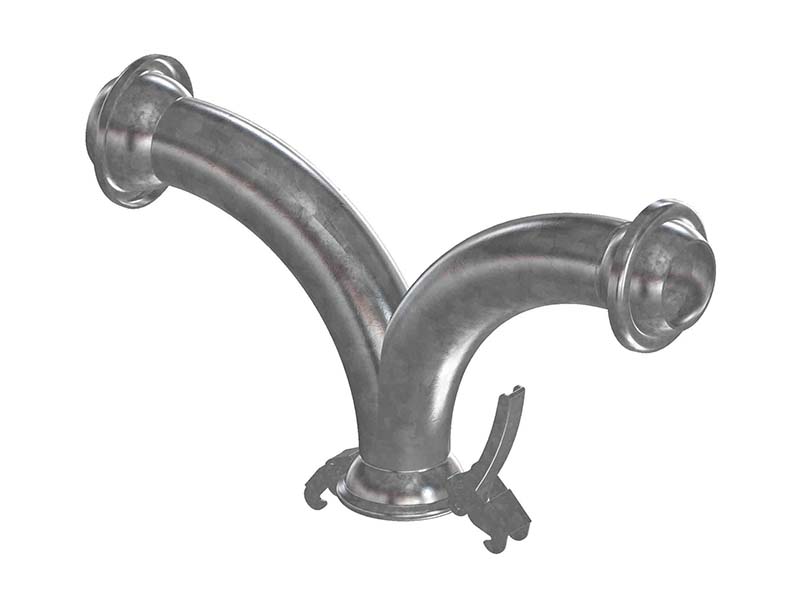

Trójnik FERRARI typ F35 z częściami męskimi i żeńską wykonane ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal ocynkowana to stal, która poddano zabezpieczeniu przed korozją poprzez jej pokrycie warstwą cynku. Kluczową charakterystyką powłok cynkowych jest zdolność do tworzenia wyjątkowo wytrzymałych i trudno usuwalnych warstw ochronnych. Te powłoki tworzą się w wyniku reakcji z powietrzem i wodą, głównie przez interakcję z zasadowym węglanem cynku, co skutkuje efektywną ochroną przed korozją. Pomimo wpływu czynników atmosferycznych, które z biegiem czasu mogą stopniowo wpływać na te powłoki, obecność cynku pod nimi pozwala na ich samonaprawę. Jakość powłok cynkowych, w tym ich połysk, gładkość, grubość i przyczepność, zależy w znacznym stopniu od składu chemicznego stali, a zwłaszcza od zawartości węgla, fosforu i krzemu.
Guma naturalna, nazywana również NR, charakteryzuje się szeregiem wyjątkowych właściwości. Wyróżnia się ona wysoką odpornością na rozciąganie, co sprawia, że jest odważna w obliczu pęknięć i rozdarć. Jej elastyczność zapewnia odporność na niskie temperatury oraz umożliwia rozciąganie bez utraty pierwotnego kształtu. NR posiada również doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co sprawia, że jest niezwykle trwała. Te unikalne cechy, występujące razem, są trudne do osiągnięcia dla syntetycznych elastomerów, dlatego kauczuk naturalny pozostaje w użyciu do dziś. Niemniej jednak, guma naturalna ma swoje wady. Jest podatna na działanie olejów i smarów mineralnych oraz jest wrażliwa na promieniowanie ultrafioletowe (UV). Ponadto, jest podatna na wpływ ozonu i procesy starzenia.
Kauczuk butadienowo-styrenowy, zwany także SBR, to rodzaj gumy o właściwościach elastycznych, które są porównywalne do tych, które posiada kauczuk naturalny. Wyróżnia go zwiększona odporność na wpływ czynników atmosferycznych, takich jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym alkohole, takie jak metanol i etanol. Ma ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko do niższych stężeń. Niestety, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych branżach. Ponadto, nie jest odporny na benzynę oraz różne rodzaje węglowodorów, włączając te aromatyczne, alifatyczne i chlorowane, co sprawia, że jest niewłaściwy w środowiskach, gdzie te substancje występują.
System „FERRARI”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci zaczepów i dźwigni przymocowanych do kielicha na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się kulę, wtyk, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kuli znajduje się specjalny pierścień, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblem", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.
Element posiada gniazdo żeńskie, z dwoma zaczepami oraz dwa wtyki męskie ustawione pod kątem prostym, i służy do rozbudowy instalacji i systemów przesyłowych.
Złącza w tym systemie są skonstruowane do systemów przesyłu wody i w instalacjach nawadniających, ale znajdą zastosowanie również w rolnictwie, ogrodnictwie, przemyśle, budownictwie, inżynierii dróg i tuneli, w oczyszczalniach ścieków, przy odprowadzaniu fekaliów, ochronie środowiska etc.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod lekkim kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
