Rozdzielacz ze Złączami typu FERRARI i Gwintami Zewnętrznym - Typ F31D - Końcówki Męska i Żeńska - ze Stali Ocynkowanej - OMVE

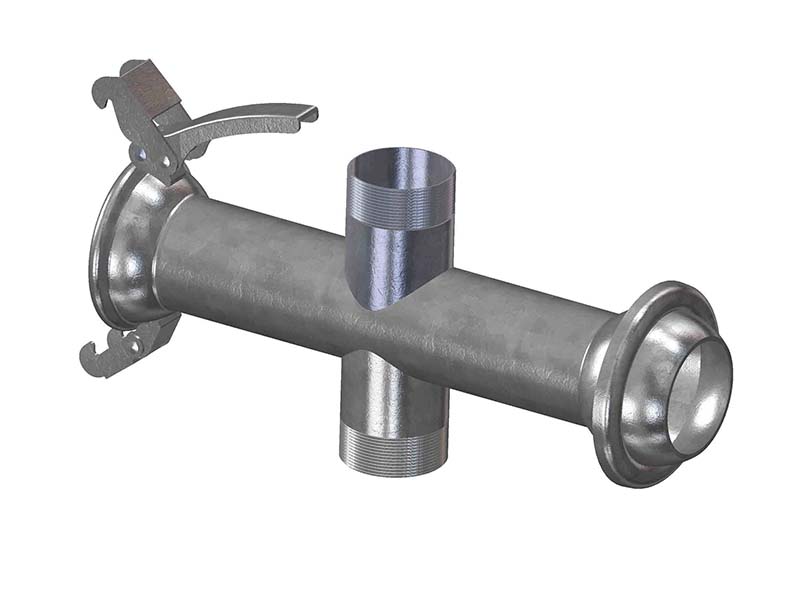

Rozdzielacz krzyżowy FERRARI z dwoma gwintami zewnętrznymi, z żeńskim gniazdem z dwoma zaczepami i męskim wtykiem. Wykonany ze stali ocynkowanej i gumową uszczelką. System dźwigniowy włoskiego producenta OMV, stosowany do łączenia węży w instalacjach przesyłowych w przemyśle, budownictwie, ochronie środowiska i rolnictwie. Może być stosowany do przesyłu wody, wody przemysłowej i brudnej, ścieków, gnojówki, szlamu, zapraw, betonitu czy przesyłu pneumatycznego materiałów sypkich w formie pyłu, proszku czy granulatu.

rozmiar złącza męskiego rozmiar złącza żeńskiego 2 x gwint zewn. BSPP [cale] nr artykułu
60 60 G 1/2"
60 60 G 3/4"
60 60 G 1"
60 60 G 1 1/4"
60 60 G 1 1/2"
60 60 G 2"
80 80 G 1/2"
80 80 G 3/4"
80 80 G 1"
80 80 G 1 1/4"
80 80 G 1 1/2"
80 80 G 2"
80 80 G 2 1/2"
80 80 G 3"
100 100 G 1/2"
100 100 G 3/4"
100 100 G 1"
100 100 G 1 1/4"
100 100 G 1 1/2"
100 100 G 2"
100 100 G 2 1/2"
100 100 G 3"
100 100 G 3 1/2"
100 100 G 4"
120 120 G 2"
120 120 G 2 1/2"
120 120 G 3"
120 120 G 3 1/2"
120 120 G 4"
150 150 G 2"
150 150 G 2 1/2"
150 150 G 3"
150 150 G 3 1/2"
150 150 G 4"

Właściwości użytych materiałów i zastosowanie.

Rozdzielacz krzyżowy FERRARI typ F31D z dwoma gwintami zewnętrznymi, częściami męską i żeńską wykonane ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).

Ogólne właściwości materiałów:

Stal ocynkowana to materiał, w którym stal zabezpieczona jest przed korozją poprzez pokrycie jej warstwą cynku. Kluczową cechą powłok cynkowych jest ich zdolność do tworzenia wyjątkowo trwałych i trudno usuwalnych warstw ochronnych. Te powłoki powstają w wyniku kontaktu z powietrzem i wodą, głównie poprzez reakcję z zasadowym węglanem cynku, co skutkuje efektywną ochroną przed korozją. Mimo że wpływ czynników atmosferycznych z biegiem czasu może stopniowo wpływać na te powłoki, obecność cynku pod nimi pozwala im na regenerację. Jakość uzyskiwanych powłok cynkowych, takie jak ich połysk, gładkość, grubość i przyczepność, różni się w dużej mierze w zależności od składu chemicznego stali, szczególnie od zawartości węgla, fosforu i krzemu.

Guma naturalna, zwana również NR, charakteryzuje się szeregiem wyjątkowych właściwości. Wykazuje ona wysoką odporność na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury i umożliwia rozciąganie bez utraty pierwotnego kształtu. NR posiada również doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co sprawia, że jest niezwykle trwała. Te unikalne cechy, występujące razem, są trudne do osiągnięcia dla syntetycznych elastomerów, dlatego nadal wykorzystuje się kauczuk naturalny. Niemniej jednak, guma naturalna ma swoje wady. Jest podatna na działanie olejów i smarów mineralnych oraz wrażliwa na promieniowanie ultrafioletowe (UV). Ponadto, jest narażona na wpływ ozonu i procesy starzenia.

Kauczuk butadienowo-styrenowy, nazywany także SBR, to rodzaj gumy o właściwościach elastycznych porównywalnych do tych, które posiada kauczuk naturalny. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym alkohole, takie jak metanol i etanol. Ma ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko do niższych stężeń. Niestety, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych branżach. Ponadto, nie jest odporny na benzynę oraz różne rodzaje węglowodorów, włączając te aromatyczne, alifatyczne i chlorowane, co sprawia, że jest niewłaściwy do stosowania w środowiskach, gdzie te substancje występują

Zastosowanie

System „FERRARI”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci zaczepów i dźwigni przymocowanych do kielicha na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się kulę, wtyk, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kuli znajduje się specjalny pierścień, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblem", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.

Element posiada przeciwstawnie ustawione gniazdo żeńskie, z dwoma zaczepami oraz wtyk męski. Dwa przyłącza gwintowane zewnętrznie ustawione w jednej osi. Złącze służy do rozbudowy instalacji i systemów przesyłowych. Gwinty zewnętrzne zgodny z ISO 228, rurowe, walcowe BSP.

Złącza w tym systemie są skonstruowane do systemów przesyłu wody i w instalacjach nawadniających, ale znajdą zastosowanie również w rolnictwie, ogrodnictwie, przemyśle, budownictwie, inżynierii dróg i tuneli, w oczyszczalniach ścieków, przy odprowadzaniu fekaliów, ochronie środowiska etc.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod lekkim kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
