Właściwości użytych materiałów i zastosowanie.

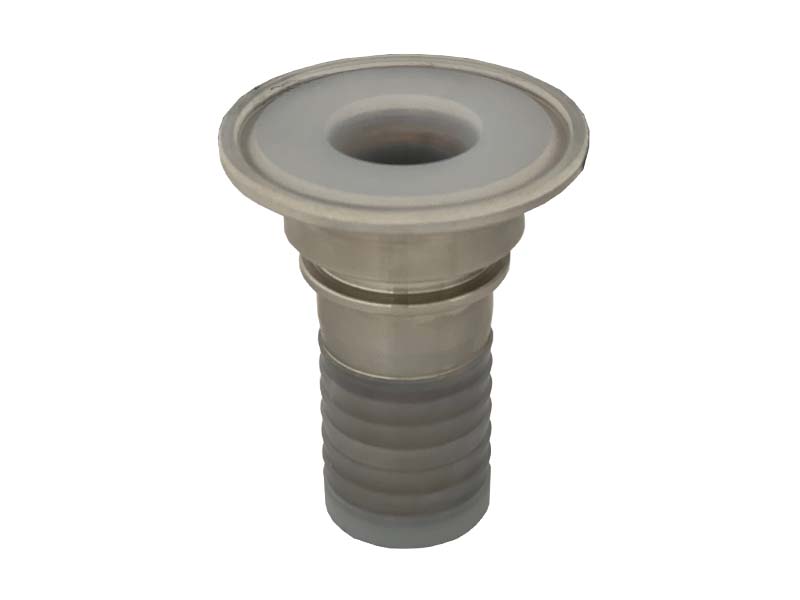

Złącze Tri Clamp zgpdne z DIN 32676, z króćcem do węża, wykonane ze stali szlachetnej powlekanej Teflonem (PFA)

Ogólne właściwości materiałów:

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Przykładem stopu stali szlachetnej jest stal 1.4408 (AISI 316), w której skład wchodzi od 18 do 20 % chromu, od 9 do 12 % niklu, od 2 do 2,5 % molibdenu, a zawartość węgla nie przekracza 0,07 %. Do jej zalet należą doskonała odporność na korozję i kwasoodporność.

Powłoki PFA (perfluoroalkoksy) to rodzaj powłok fluoropolimerowych, które charakteryzują się doskonałymi właściwościami chemicznymi i fizycznymi. Są one kopolimerami PTFE (politetrafluoroetylenu) i poli (eteru perfluorowinylowego). PFA są całkowicie fluorowane, co sprawia, że mają wyjątkową odporność na chemikalia, wysoką temperaturę oraz niski współczynnik tarcia​. Materiał ten jest znany pod nazwą handlową teflon. Jest termoplastem o wysokiej sprawności i właściwościach semikrystalicznych. Materiał ten uważa się, za jeden z najbardziej stabilnych termicznie, wyróżnia się bardzo dużą odpornością na działanie niemal każdego znanego pierwiastka, związku chemicznego czy rozpuszczalnika. Stosowany jest między innymi do wyrobu aparatury chemicznej, do budowy maszyn, w kriotechnice, technice filtracyjnej, medycznej czy w przemyśle spożywczym.

Normy:

Norma DIN 32676 dotyczy złączy rurowych ze stali nierdzewnej przeznaczonych do zastosowań higienicznych i aseptycznych w przemyśle spożywczym, chemicznym i farmaceutycznym. Złącza te są znane jako złącza zaciskowe (Tri-Clamp), które są powszechnie stosowane do łączenia rur i komponentów w systemach procesowych, gdzie wymagane są wysoki poziom czystości i łatwość czyszczenia. Norma określa również wymagania dotyczące uszczelek stosowanych w złączach zaciskowych, które muszą być zgodne z przepisami FDA.

Zastosowanie

System złączy higienicznych Tri-clamp, znanych również jako złącza talerzykowe, to rodzaj złączy rurowych, o bardzo prostej konstrukcji, zmniejszających do minimum ryzyko kontaminacji, czyli zjawiska zanieczyszczenia instalacji przez gromadzące się w trudnodostępnych jej elementach mikroorganizmy, czy szkodliwe substancje. Ich prosta budowa, umożliwia łatwy i szybki dostęp do elementów, które wymagają częstego mycia w celu zachowania wysokich standardów higienicznych. Jest to istotne gdyż przy zastosowaniu w przemyśle spożywczym, farmaceutycznym czy laboratoryjnym kontaminacja może mieć poważne konsekwencje, wpływając na jakość produktów, bezpieczeństwo konsumentów oraz integralność procesów technologicznych. Złącza te mają prostą budowę symetryczną, tzn. że nie posiadają męskich i żeńskich elementów. Składają się na nie symetryczne "talerze, z charakterystycznym miejscem na uszczelkę, uszczelka oraz klamra, obejma, która służy do łączenia ze sobą talerzy.

Powlekane Złącze Tri Clamp z króćcem do węża, służy do montażu wewnątrz węży. Króciec karbowany, wyposażony dodatkowo w pierścień umożliwiający montaż z obejmą skorupową, zgodnie z EN 14420. Powleczenie złączy teflonem umożliwia pracę z wyjątkowo agresywnymi chemicznie substancjami, dzięki czemu złącza sprawdzą się zwłaszcza w instalacjach przeznaczonych do transportu chemikaliów, które wymagają dużej odporności na zanieczyszczenia niepożądanymi czynnikami. Złącze nie posiada uszczelki, które dostępne są osobno. Identyfikacja rozmiaru i typu złącza na podstawie poniższego schematu. Przed zamówieniem złącza mającego być uzupełnieniem istniejącej instalacji, prosimy o poprawną identyfikację w celu uniknięcia pomyłek i błędów podczas montażu.
