• uwagi - rozmiar śrub.
• n - ilość śrub.

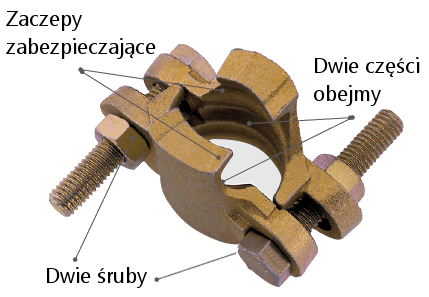

1. Zastosowanie obejmy	2. Opis obejmy	3. Oznaczenie wymiarów obejmy

Właściwości użytych materiałów i zastosowanie.

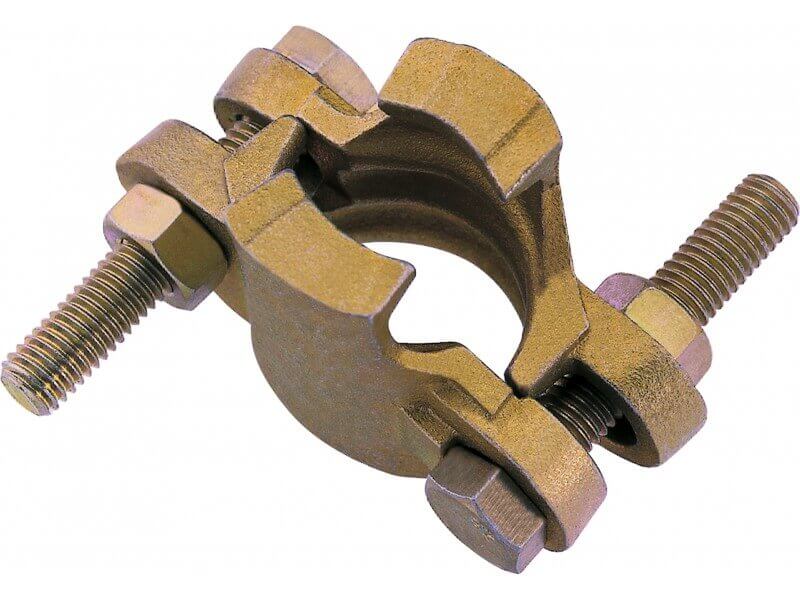

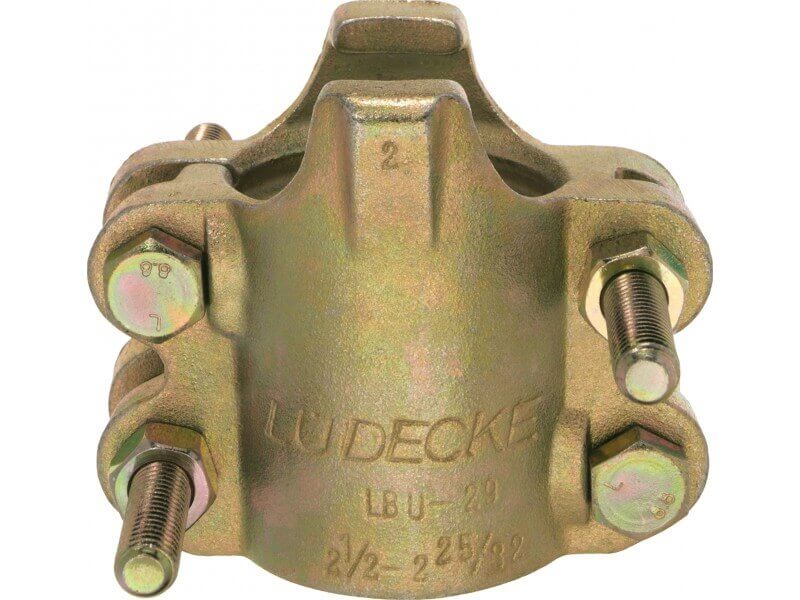

Obejma z dociskiem bocznym i zaczepami bezpieczeństwa wykonana z żeliwa ciągliwego.

Ogólne właściwości materiałów:

Żeliwo ciągliwe lub stal węglowa, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Ten typ metalowej obejmy do węży idealnie nadaje się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie obejmy są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Zastosowanie:

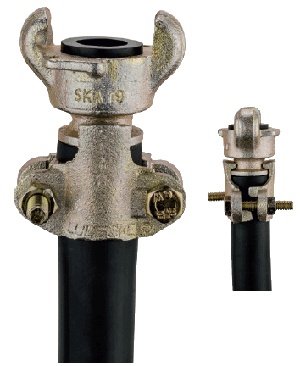

Obejmy tego typu, przeznaczone są do zaciskania na końcówkach węży, do których zamontowano króćce wewnątrz. Aby dobrać odpowiednią obejmę, należy dobrać jej zakres zaciskania do zewnętrznego wymiaru węża. Obejmy te zbudowane są z dwóch symetrycznych łuków, posiadających specjalnie wyprofilowane przekładki dociskające bocznie. Obejmę montuje się na króćcu złącza, zaciskając na wężu za pomocą przeciwstawnie skręcanych śrub. Należy pamiętać, aby obejmy nie dokręcić zbyt mocno, gdyż może to skutkować uszkodzeniem węża, lub śrub. Obejmy z zaczepami można montować tylko i wyłącznie na króćcach posiadających pierścień bezpieczeństwa, na którym spoczywają zaczepy obejmy. W zależności od typu węża, który zakuwamy, należy dobrać obejmy o zaczepach właściwej długości, gdyż obejmy dedykowane do węży płaskich, nie będą spełniały swojej roli w wężach wytwarzanych tradycyjną metodą.

Obejmy te są szeroko stosowane w wielu gałęziach przemysłu i budownictwa w instalacjach do przesyłu mediów gazowych i ciekłych. Z powodzeniem są stosowane w przemyśle, przy budowie maszyn, w systemach nawadniania w rolnictwie i ogrodnictwie, a także w ciężkich zastosowaniach w np. w górnictwie. Obejmy z zaczepami, są polecane zwłaszcza do zakuwania przewodów z wężami płaskimi do sprężonego powietrza.
