• uwagi - ilość śrub / ilość pazurów.

Właściwości użytych materiałów i zastosowanie.

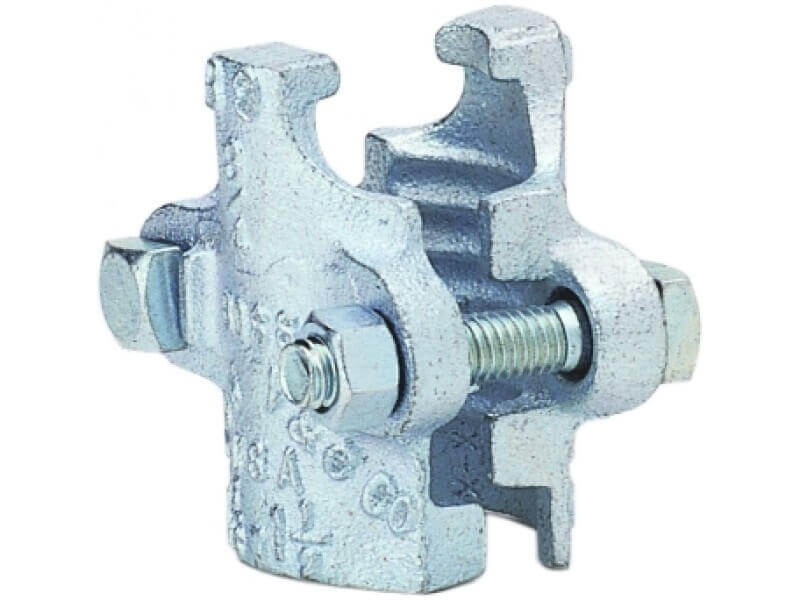

Obejma zaciskowa do Złączy w systemie "BOSS" wykonana z żeliwa ocynkowanego. Obejma może pracować w maksymalnej temperaturze 210°C.

Ogólne właściwości materiałów:

Żeliwo ocynkowane jest to materiał zabezpieczony przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Żeliwo to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Ten typ metalowej obejmy do węży idealnie nadaje się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, tane materiał jest powszechnie stosowany w przemysłowych, budowlanych i rolniczych maszynach..

Zastosowanie

Złącza w systemie „Boss” do pary różnią się budową i konstrukcją od innych rozwiązań. Maksymalna temperatura pracy dla tych złączy wynosi 210ºC. System oparty jest na trzyelementowych końcówkach składających się najczęściej z kulistej końcówki z króćcem, nakrętki np. skrzydełkowej oraz z adaptora z gwintem wewnętrznym, lub gwintem zewnętrznym, które mogą być łączone z kołnierzami gwintowanymi. Łączenia przewodów odbywa się przy wykorzystaniu końcówek zamontowanych do węża, o kulistym czole ze stożkową powierzchnią adaptora z wkładką uszczelniającą łącze. Adaptor, do którego przyłączany jest wąż, zazwyczaj montowany jest na stałe do instalacji. Kulistą końcówkę dociska się do gniazda nakrętką skrzydełkową z gwintem wewnętrznym o rozmiarze gwintu większym od nominalnego rozmiaru złącza. Dokręcenie i rozkręcenie złącza odbywa się za pomocą nakrętki skrzydełkowej i zazwyczaj nie wymaga specjalnych narzędzi. W przypadku trwalszego połączenia elementów złącza, lub przy jego rozmontowywaniu może wymagać użycia np. młotka.
