| Ø wewn. węża [mm] | nominalna grubość ścianki [mm] | zakres ściskania [mm] | rozmiar śrub | ciśnienie robocze [bar] | nr artykułu |
|---|---|---|---|---|---|
| 13 | 5 | 22 - 24 | M6x20 | 25 |
|
| 19 | 6 | 30 - 33 | M6x20 | 25 |
|
| 25 | 6 | 36 - 39 | M6x20 | 25 |
|
| 32 | 6 | 43 - 46 | M6x20 | 25 |
|
| 38 | 6,5 | 50 - 53 | M6x20 | 25 |
|
| 38 | 8 | 53 - 56 | M6x20 | 25 |
|
| 50 | 8 | 63 - 67 | M8x25 | 25 |
|
| 63 | 8 | 78 - 82 | M8x25 | 25 |
|
| 75 | 8 | 89 - 93 | M8x25 | 25 |
|
| 100 | 8 | 114 - 119 | M10x40 | 25 |
|
Właściwości użytych materiałów i zastosowanie.

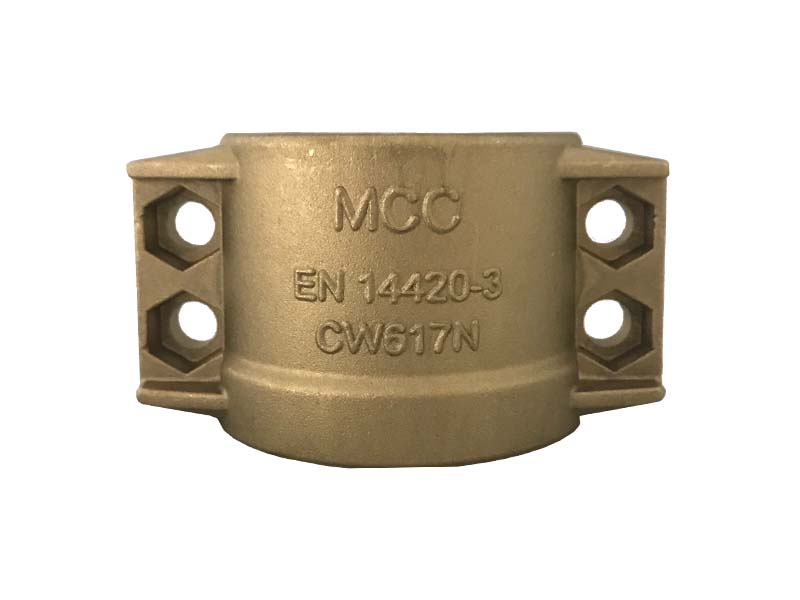

Obejma skorupowa z zaczepem bezpieczeństwa wykonana z mosiądzu CW617N , z śrubami ze stali szlachetnej.
Ogólne właściwości materiałów:
Stop mosiądzu CW617N charakteryzuje się dobrą odpornością na korozję, wysoką wytrzymałością mechaniczną, łatwością w obróbce skrawaniem, dobrą plastycznością, a także doskonałą podatnością do kucia i formowania, co czyni go popularnym materiałem do produkcji armatury, elementów hydraulicznych i okuć.
Norma:
Norma UNE EN 14420-3:2014 zastępuje wcześniejszą normę DIN 2817 i stanowi obecnie obowiązujące wytyczne dotyczące obejm zaciskowych w przemyśle. Norma ta zapewnia standaryzację i określa wymagania techniczne dla jednostek zaciskowych wykorzystywanych do łączenia węży i rur. Obejmy te są mocowane za pomocą śrub lub sworzniów, co gwarantuje stabilne i bezpieczne połączenie.
Wprowadzenie standardu UNE EN 14420-3 umożliwiło ujednolicenie specyfikacji technicznych dla jednostek zaciskowych w różnych gałęziach przemysłu. Jest to istotne dla zapewnienia kompatybilności i bezpieczeństwa w łączeniach węży i rur, zwłaszcza w aplikacjach hydrauliki i pneumatyki.
Należy zaznaczyć, że norma UNE EN 14420-3:2014 jest częścią szerszej serii norm UNE EN 14420, obejmującej różne aspekty związane z armaturą hydrauliczną i pneumatyczną. Część 3 normy skupia się szczególnie na jednostkach zaciskowych, umożliwiających bezpieczne i niezawodne łączenie węży i rur.
Zastosowanie:
Obejmy skorupowe, w tym specjalne obejmy do gładkich króćców do wężyzbudowane są zazwyczaj z dwóch symetrycznych części, które skręca się ze sobą za pomocą najczęściej czterech śrub. Obejmy te posiadają specjalny zaczep, który zachodzi na dostosowany kołnierz znajdujący się na gładkim (lub karbowanym) króćcu do węża. Dotyczy to zwłaszcza obejm zgodnych z normą EN 14420, dedykowanych do króćców w złączach przemysłowych zgodnych z tą normą. Obejmy te po pierwszym uzbrojeniu węża, należy powtórnie dokręcić, po okresie, w którym materiał z którego wykonany jest wąż „ułoży” się w przestrzeni pomiędzy obejmą a króćcem. Dopiero po takim powtórnym dokręceniu śrub, uzbrojony przewód jest zdatny do pracy.
W tej obejmie zarówno główki śrub jak i nakrętki nie wystają poza jej obręb, korpus, dzięki czemu zmniejsza się ryzyko uszkodzenia przewodu, przez wystające i ostre elementy, jak również ryzyko zranienia operatora przewodu. Dzięki wykonaniu z mosiądzu, obejmy są odporne na korozję, oraz wiele łatwopalnych węglowodorów, dzięki czemu stosowana jest w strefach zagrożonych wybuchem (ATEX). Mosiądz jest materiałem nie iskrzącym, dlatego często wykorzystywany jest w przemyśle petrochemicznym, do transportu łatwopalnych paliw.
