• SW1 - rozmiar sześciokąta pierwszego / rozmiar klucza [mm].
• SW2 - rozmiar sześciokąta drugiego / rozmiar klucza [mm].

Właściwości użytych materiałów i zastosowanie.

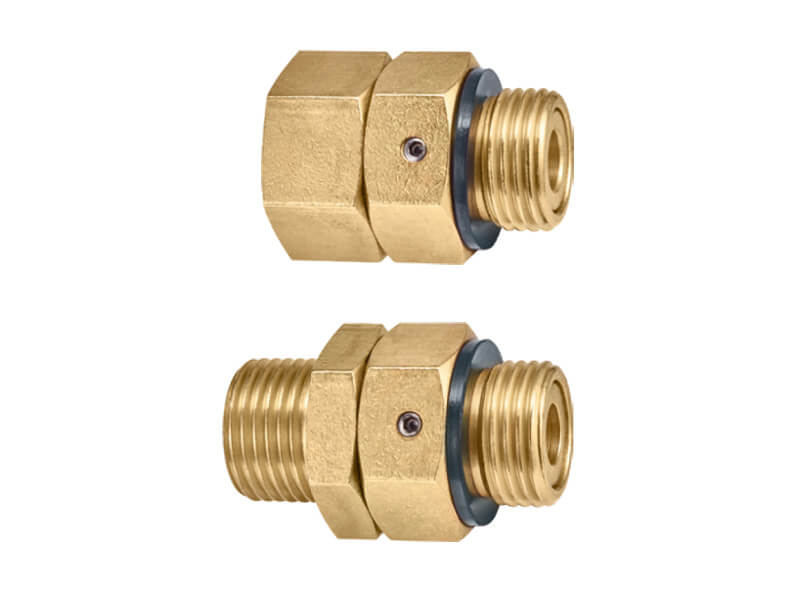

Nypel obrotowy z gwintami zewnętrznymi i wewnętrznymi wykonany z mosiądzu, z uszczelnieniem z EPDM.

Ogólne właściwości materiałów:

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Normy

DVGW – To "Niemieckie Stowarzyszenie Techniczno-Naukowe Gazu i Wody”, które odpowiada że regulacje dotyczące wszystkiego co związane jest z zaopatrzeniem i przesyłem gazu i wody. Złącza spełniają wymogi zawarte w DVGW W270, które dotyczą materiałów, które mają być stosowane w kontakcie z wodą pitną. Norma ta określa sposób sprawdzania, czy, i w jakim stopniu dochodzi do rozwoju drobnoustrojów na materiałach w kontakcie z wodą pitną, oraz migracji materiału do wody pitnej podczas testu. Przeprowadza się go według ściśle określonych parametrów na jego próbkach. Tożsamą normą europejską jest EN 16421, która przewiduje dokładnie takie same warunki dopuszczenia materiałów do transportu wody pitnej dla ludzi.

Aprobata KTW (z niemieckiego “Kunststoffe im Trinkwasser”) to wymagania dla tworzyw sztucznych mających kontakt z wodą pitną, które muszą spełniać. Do najważniejszych wymogów należy migracja cząsteczek z materiałów mających kontakt z wodą pitną, do tejże wody, która nie powinna mieć zbyt dużego wpływu na jej właściwości. Wymogi te określają również wpływ na rozwój mikroorganizmów i alg, które mogą znacząco zmienić przydatność wody do spożycia.

Produkt zgodny z rozporządzeniem Parlamentu i Rady Unii Europejskiej (UE) 2019/1021, które dotyczy trwałych zanieczyszczeń organicznych, mogących na trwałe przenikać do środowiska, czy organizmów żywych. Zgodnie z tym rozporządzeniem, oraz zgodnie z rozporządzeniem (WE) nr 1907/2006 (znanym jako REACH) wyroby proponowane przez producenta, spełniają normy ilościowe zawartych substancji. Pełna treść rozporządzenia w języku polskim dostępna tutaj >>>

Zgodnie z art. 33 rozporządzenia (EC) nr 1907/2006, zwanym rozporządzeniem REACH, producent informuje, iż użyty do produkcji złączek mosiądz, może zawierać więcej niż 0,1% masy całkowitej Ołowiu (Pb), który figuruje na tzw. "Liście Kandydatów" substancji wzbudzających szczególnie duże obawy (SVHC). Ołów uważany jest za substancje niebezpieczną i figuruje pod numerem CAS: 7439-92-1. Pełny wykaz substancji znajduje się na stronie Agencji Chemikaliów Parlamentu Europejskiego, dostępnej tutaj >>>

Dodatkowo, wszystkie produkty KARASTO, podlegają okresowej kontroli jakości, w tym badaniu na obecność substancji ujętych w rozporządzeniu REACH. Dzięki temu uzyskujemy każdorazową pewność, że produkt nie będzie miał szkodliwego wpływu na zdrowie użytkowników.

Zastosowanie

Oryginalne obrotowe złącza GEKA®, z gwintami zewnętrznymi i wewnętrznymi, z płaskim uszczelnieniem, są kompatybilne z system złączy gwintowanych, produkowanych przez KARASTO Armaturenfabrik Oehler GmbH, a nazwa własna "GEKA" jest zastrzeżona tylko dla produktów tego producenta. Tylko stosowanie oryginalnych złączy daje gwarancję jakości wykonania oraz poprawności parametrów technicznych zagwarantowanych przez producenta. Co więcej łączenie oryginalnych złączy z odpowiednikami nieznanych producentów nie daje gwarancji prawidłowej pracy połączeń. Są to bardzo wysokiej jakości solidnie i precyzyjnie wykonane elementy, które mogą pracować przy maksymalnym ciśnieniu aż 30 bar.

Specjalnie zaprojektowany kształt złącza zwiększa możliwości instalacyjne, dzięki zaprojektowaniu miejsca na klucz sześciokątny w obydwu obrotowych elementach.

Złącza gwintowane, to bardzo uniwersalny system, współpracujący z wieloma instalacjami przesyłowymi, urządzeniami, maszynami, pompami etc, które bardzo często standardowo są gwintowane. Nyple obrotowy z gwintem zewnętrznym i wewnętrznym, pozwala na łączenie przewodów do instalacji wyposażonej w przyłącza gwintowane, zwłaszcza wszędzie tam, gdzie nie zachodzi konieczność szybkiego łączenia i rozłączania przewodów. Należy także pamiętać, iż złącza tego typu wymagają użycia klucza sześciokątnego, o rozmiarze dopasowanym do nakrętki. Każdy rozmiar złącza ma również podany parametr rozmiaru takiego klucza (SW).

Zalety stosowania oryginalnych złączy GEKA® .

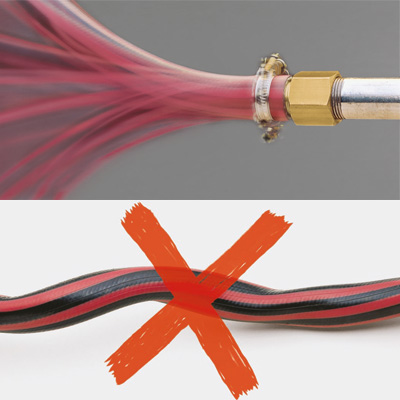

Główne zalety obrotowych złączy GEKA®: Zapobiega skręcaniu się węża Dzięki tulejom wewnątrz złącza, łatwo się obraca nawet w trakcie pracy z ciśnieniem i obciążeniem Złącza chronią wąż przed uszkodzeniami, supłaniem i zaginaniem się podczas pracy, co zwiększa bezpieczeństwo Złącze kątowe (90°) zwiększa możliwości instalacyjne złączy Dzięki zastosowaniu nakrętek mocujących, uzyskujemy wysoką trwałość połączenia, także przy niskich ciśnieniach medium Kompatybilne ze wszystkimi rodzajami złączy kłowych GEKA® Każde oryginalne złącze jest opatrzone charakterystycznym logotypem, a poszczególne partie produktów przechodzą okresowe kontrole jakości, dzięki czemu mamy pewność, iż oryginalny produkt zapewnia jakość i parametry deklarowane przez producenta.

Złącza te przeznaczone są do przesyłu wysokiej jakości wody pitnej. Elementy do takiego transportu, muszą spełniać restrykcyjne parametry, zarówno pod względem higieny, jak i przenikania cząstek złączy do medium, co badane jest przez instytucje powołane w tym celu. Złącza te znajdą zastosowanie w przemyśle spożywczym i wszędzie tam, gdzie konieczny jest transport wody pitnej dla człowieka. Świetnie sprawdzą się na kempingach, imprezach masowych, polach namiotowych, czy przy obsłudze mobilnych budek z jedzeniem, lodami czy też napojami orzeźwiającymi. Złącza mogą być stosowane również w handlu, czy produkcji żywności, oraz w instalacjach służących do utrzymania czystości w przemyśle spożywczym, gdy wymagają tego przepisy. Elementy stosowane są także w konstrukcji maszyn, urządzeń, agregatów, pojazdów, narzędzi oraz pomp, jak również w obiektach załadunkowych, stacjach napełniania i tankowania czy stacjach mieszania.
