| Ciśnienie robocze [bar] | 12 (podciśnienie). |
|---|---|
| Materiał | mosiądz MS 58 |
| Medium | sprężone powietrze, gaz i inne. |
| Gwint | ISO 228. |
| Stożek | 37°. |
| gwint | Ø wewn. węża [mm] | DN | SW | h | długość króćca [mm] | długość gwintu | waga [g] | nr artykułu |
|---|---|---|---|---|---|---|---|---|
| G 1/8'' | 6 | 5 | 13 | 37 | 25 | 7 | 12 |
|
| G 1/8'' | 9 | 5 | 13 | 37 | 25 | 7 | 20 |
|
| G 1/4'' | 6 | 5 | 17 | 39 | 25 | 9 | 19 |
|
| G 1/4'' | 8 | 6 | 17 | 39 | 25 | 9 | 21 |
|
| G 1/4'' | 9 | 7 | 17 | 39 | 25 | 9 | 22 |
|
| G 1/4'' | 11 | 8 | 17 | 39 | 25 | 9 | 26 |
|
| G 1/4'' | 13 | 8 | 17 | 39 | 25 | 9 | 34 |
|
| G 3/8'' | 6 | 5 | 19 | 40 | 25 | 10 | 25 |
|
| G 3/8'' | 8 | 6 | 19 | 40 | 25 | 10 | 27 |
|
| G 3/8'' | 9 | 7 | 19 | 40 | 25 | 10 | 28 |
|
| G 3/8'' | 11 | 8 | 19 | 40 | 25 | 10 | 33 |
|
| G 3/8'' | 13 | 9,5 | 19 | 40 | 25 | 10 | 36 |
|
| G 1/2'' | 6 | 5 | 24 | 40 | 25 | 10 | 37 |
|
| G 1/2'' | 9 | 7 | 24 | 40 | 25 | 10 | 41 |
|
| G 1/2'' | 13 | 11 | 24 | 40 | 25 | 10 | 44 |
|
| G 3/4'' | 19 | 13 | 27 | 56 | 32 | 16 | 125 |
|
| G 1'' | 25 | 20 | 36 | 70 | 41 | 17 | 210 |
|
* - bez stożka wewnętrznego°
Właściwości użytych materiałów i zastosowanie.

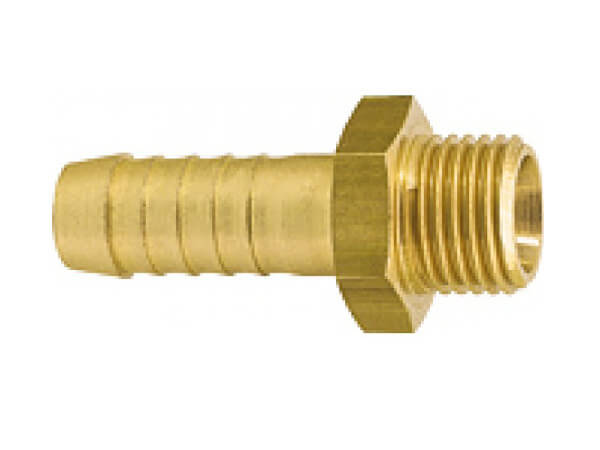

Króciec do węża z gwintem zewnętrznym, wykonany z mosiądzu gładkiego MS 58.
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Króćce z gwintem zewnętrznym stożkowym służą przede wszystkim do transportu sprężonego powietrza, gazu i mediów płynnych w przemyśle, warsztatach samochodowych, rzemieślniczych czy nawet w ogrodnictwie. Armatura tego typu ma bardzo uniwersalne zastosowanie, i może być stosowane w wielu aplikacjach.
Króciec jest przeznaczony do stosowania z nakrętkami typu U M, oraz króćcami ze stożkiem zewnętrznym typu ST M
