| Ciśnienie robocze [bar] | 25. |
|---|---|
| Temperatura pracy [°C] | od -40 do +95. |
| Materiał | mosiądz MS 58. |
| Medium | różne. |
| Gwint | ISO 228. |
| Ø wewn. węża [mm] | ścianka węża [mm] | gwint zewn. BSPP [cale] | rozmiar nominalny [DN] | przelot | rozmiar klucza | długość całkowita [mm] | długość gwintu | długość króćca [mm] | ciśnienie pracy [bar] | model obejmy | waga [kg] | nr artykułu |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 5 | G 1/2" | 15 | 9 | 22 | 62 | 12 | 35 | 25 | - | 0,070 |
|
| 19 | 6 | G 3/4" | 20 | 14 | 27 | 63,5 | 13 | 34,5 | 25 | KSA 30-33 | 0,105 |
|
| 25 | 6 | G 1“ | 25 | 20,5 | 36 | 65 | 14 | 35 | 25 | KSA 36-39 | 0,168 |
|
| 32 | 6 | G 1 1/4“ | 32 | 27,5 | 46 | 66 | 15 | 35 | 25 | KSA 43-46 | 0,215 |
|
| 38 | 6,5 | G 1 1/2" | 40 | 33 | 55 | 73,5 | 18 | 37 | 25 | KSA 50-53 | 0,382 |
|
| 50 | 8 | G 2" | 50 | 45 | 65 | 80 | 20 | 40 | 25 | KSA 63-67 | 0,537 |
|
Właściwości użytych materiałów i zastosowanie.

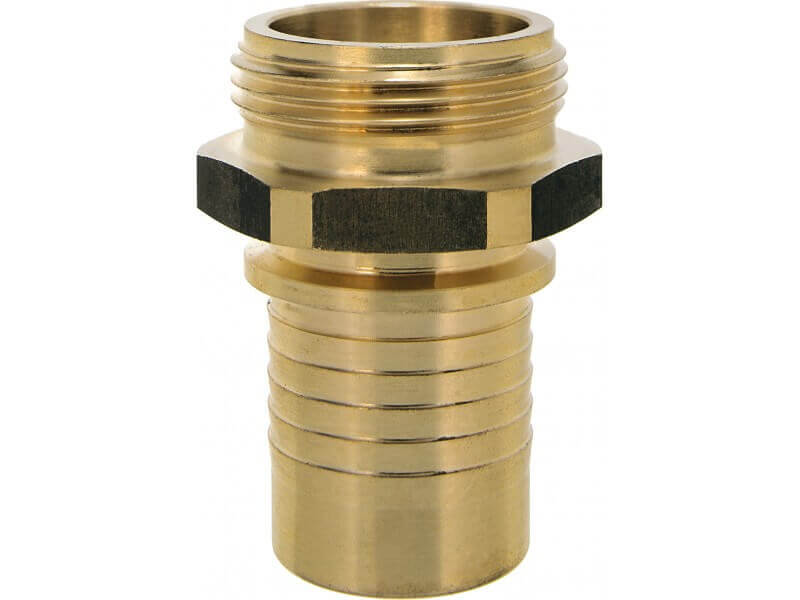

Króciec do węży pod obejmę skorupową z gwintem zewnętrznym wykonany z mosiądzu.
Ogólne właściwości materiałów:
Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Normy:
Norma EN 14420-5 dotyczy połączeń do węży elastycznych i tworzyw sztucznych oraz ich złączy. Jest to część serii europejskich norm dedykowanych systemom połączeń dla węży, określająca wymagania i metody badawcze dla szybkozłączy z obejmą zaciskową, które są stosowane w różnych aplikacjach przemysłowych. Norma ta szczegółowo określa wymagania dotyczące rozmiarów, materiałów, projektowania, wydajności, montażu i testowania złączy, aby zapewnić bezpieczeństwo i niezawodność w trakcie użytkowania. EN 14420-2 ma na celu zapewnienie kompatybilności i interoperacyjności komponentów stosowanych w systemach przesyłu cieczy i gazów, zwiększając tym samym efektywność i bezpieczeństwo operacji przemysłowych.
Zastosowanie
Króćce, zaopatrzone w kołnierz pełniący rolę oparcia dla zaczepów w trakcie montażu obejm skorupowych, są niezbędne do zapewnienia bezpieczeństwa połączeń, chroniąc je przed niezamierzonym rozłączeniem spowodowanym ciśnieniem w przewodzie podczas jego użytkowania. Ważne jest, aby proces instalacji króćca do węża z użyciem obejmy skorupowej odbywał się etapami. Po początkowym zamontowaniu króćca konieczne jest ponowne dokręcenie obejm po upływie określonego czasu, co pozwala na adaptację materiału węża do przestrzeni pomiędzy króćcem a obejmą. Dopiero staranne ponowne dokręcenie gwarantuje, że przewód jest w pełni przygotowany do pracy.
