| Ø wewn. węża [mm] | gwint zewn. BSPP [cale] | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|
| 13 | G 1/2" | 25 |
|
| 19 | G 3/4" | 25 |
|
| 25 | G 1'' | 25 |
|
| 25 | G 2" | 25 |
|
| 32 | G 1 1/4" | 25 |
|
| 38 | G 1 1/2" | 25 |
|
| 51 | G 2" | 25 |
|
| 51 | G 3" | 25 |
|
| 63 | G 2 1/2" | 25 |
|
| 76 | G 3" | 25 |
|
| 76 | G 4" | 25 |
|
| 102 | G 4" | 25 |
|
Materiał: Stal szlachetna 1.4408
Norma: EN 14420-2
Gwint: ISO 228
Ciśnienie Pracy [bar]: 25
Zastosowanie
Króćce karbowane są wyposażone w specjalny kołnierz służący jako punkt oparcia dla zaczepów obejm skorupowych podczas instalacji. Zabezpiecza to połączenia przed przypadkowym rozłączeniem pod wpływem ciśnienia w pracującym przewodzie. Istotne jest, by pamiętać o stopniowym montażu obejmy skorupowej. Po pierwszym zamocowaniu należy ponownie dokręcić obejmy po pewnym czasie, aby umożliwić materiałowi węża dostosować się do przestrzeni między króćcem a obejmą. Po takim dokładnym ponownym zaciśnięciu przewód jest gotowy do użytku. Karbowany profil króćca umożliwia również montaż króćca za pomocą opasek.
Króćce z gwintem zewnętrznym znajdują szerokie zastosowanie w przemyśle, używane są do łączenia z wewnętrznym gwintem różnych typów złączy, takich jak KAMLOK, STORZ, czy eurozłącza (TW), a także do mocowania w różnych urządzeniach i maszynach. Dzięki wykonaniu ze stali szlachetnej, są one idealne do użytku w różnych sektorach przemysłu, gdzie konieczny jest transport substancji chemicznych o agresywnym działaniu, lub tam, gdzie wymagana jest odporność na korozję, jak w transporcie morskim, oraz tam, gdzie niezbędne jest utrzymanie wysokiej higieny, na przykład w branży farmaceutycznej czy spożywczej.
Normy:
Norma EN 14420-2 dotyczy połączeń do węży elastycznych i tworzyw sztucznych oraz ich złączy. Jest to część serii europejskich norm dedykowanych systemom połączeń dla węży, określająca wymagania i metody badawcze dla szybkozłączy z obejmą zaciskową, które są stosowane w różnych aplikacjach przemysłowych. Norma ta szczegółowo określa wymagania dotyczące rozmiarów, materiałów, projektowania, wydajności, montażu i testowania złączy, aby zapewnić bezpieczeństwo i niezawodność w trakcie użytkowania. EN 14420-2 ma na celu zapewnienie kompatybilności i interoperacyjności komponentów stosowanych w systemach przesyłu cieczy i gazów, zwiększając tym samym efektywność i bezpieczeństwo operacji przemysłowych.
ISO 228 dotyczy konstrukcji połączeń gwintowanych, w których szczelność nie jest uzyskiwana w obrębie gwintu. Szczegółowy opis zastosowania opisano w artykule dotyczącym gwintów rurowych.
Właściwości użytych materiałów.

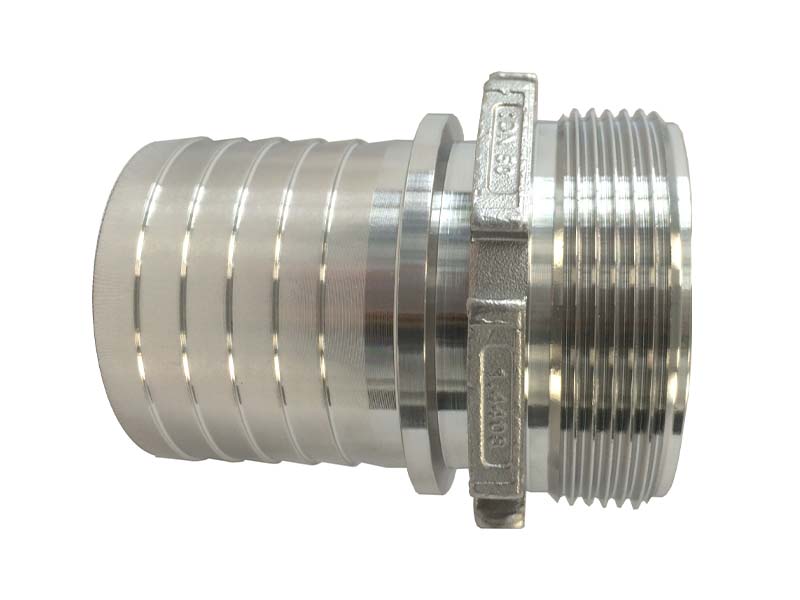

Króciec do węży pod obejmę skorupową z gwintem zewnętrznym ISO 228 wykonany ze stali szlachetnej.
Ogólne właściwości materiałów:
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Więcej o gatunkach i rodzajach stali szlachetnej można przeczytać w artykule >>>
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza w ciężkich warunkach pracy, przy agresywnych mediach w przemyśle spożywczym, chemicznym czy farmaceutycznym.
Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.
