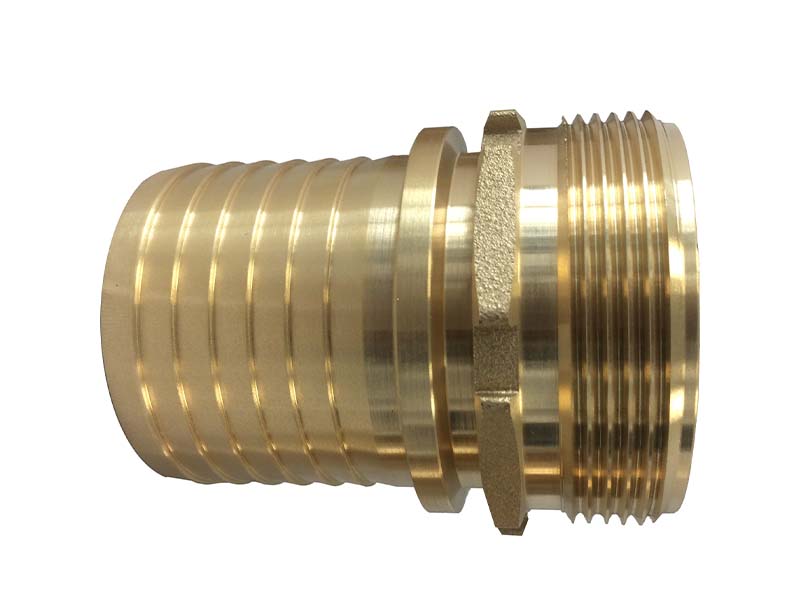

Króciec Karbowany pod Obejmę i Obejmę Skorupową do Węży z Gwintem Zewnętrznym z Mosiądzu
Króciec z gwintem zewnętrznym (BSPP) wg normy ISO 228 (Gwint Withwothe'a - rurowy) wykonany z mosiądzu. Króciec karbowany z pierścieniem pod obejmy skorupowe zgodne z normą EN 14420-2. Szerokie zastosowanie w przemyśle do przesyłu cieczy agresywnych chemicznie.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:

Ø wewn. węża [mm] gwint zewn. BSPP [cale] ciśnienie pracy [bar] nr artykułu
13 G 1/2" 25
19 G 3/4" 25
25 G 1'' 25
32 G 1 1/4" 25
38 G 1 1/2" 25
51 G 2" 25
63 G 2 1/2" 25
76 G 3" 25
102 G 4" 25

Materiał: Mosiądz CW617N
Norma: EN 14420-2
Gwint: ISO 228
Ciśnienie Pracy [bar]: 25

Zastosowanie

Króćce karbowane są wyposażone w specjalny kołnierz służący jako punkt oparcia dla zaczepów obejm skorupowych podczas instalacji. Zabezpiecza to połączenia przed przypadkowym rozłączeniem pod wpływem ciśnienia w pracującym przewodzie. Istotne jest, by pamiętać o stopniowym montażu obejmy skorupowej. Po pierwszym zamocowaniu należy ponownie dokręcić obejmy po pewnym czasie, aby umożliwić materiałowi węża dostosować się do przestrzeni między króćcem a obejmą. Po takim dokładnym ponownym zaciśnięciu przewód jest gotowy do użytku. Karbowany profil króćca umożliwia również montaż króćca za pomocą opasek.

Króćce z gwintem zewnętrznym znajdują zastosowanie w szerokim spektrum montaży przemysłowych, używane są do łączenia z wewnętrznym gwintem różnych typów złączy, takich jak KAMLOK, STORZ, czy eurozłącza (TW), a także do mocowania w różnych urządzeniach i maszynach. Dzięki wykonaniu z mosiądzu, są one stosowane w różnych sektorach przemysłu, przy transporcie cieczy, w tym również ropopochodnych, paliw i olejów.

Normy:

Norma EN 14420-2 dotyczy połączeń do węży elastycznych i tworzyw sztucznych oraz ich złączy. Jest to część serii europejskich norm dedykowanych systemom połączeń dla węży, określająca wymagania i metody badawcze dla szybkozłączy z obejmą zaciskową, które są stosowane w różnych aplikacjach przemysłowych. Norma ta szczegółowo określa wymagania dotyczące rozmiarów, materiałów, projektowania, wydajności, montażu i testowania złączy, aby zapewnić bezpieczeństwo i niezawodność w trakcie użytkowania. EN 14420-2 ma na celu zapewnienie kompatybilności i interoperacyjności komponentów stosowanych w systemach przesyłu cieczy i gazów, zwiększając tym samym efektywność i bezpieczeństwo operacji przemysłowych.

ISO 228 dotyczy konstrukcji połączeń gwintowanych, w których szczelność nie jest uzyskiwana w obrębie gwintu. Szczegółowy opis zastosowania opisano w artykule dotyczącym gwintów rurowych.

Właściwości użytych materiałów

Króciec do węży pod obejmę skorupową z gwintem zewnętrznym ISO 228 wykonany z mosiądzu.

Ogólne właściwości materiałów:

Mosiądz to stop metali szeroko wykorzystywany w różnych gałęziach przemysłu, głównie złożony z miedzi i do 40% cynku. Jego skład jest wzbogacony o niewielkie ilości innych metali, takich jak cyna, mangan, żelazo, aluminium, chrom, czy krzem, które mają istotny wpływ na charakterystykę stopu. Atutem mosiądzu są jego fizyczne właściwości – jest on materiałem zarazem wytrzymałym i twardym, co sprawia, że znajduje szerokie zastosowanie w przemyśle. Dodatek cynku sprawia ponadto, że mosiądz jest idealnym materiałem do tworzenia precyzyjnych odlewów. Te cechy czynią go popularnym wyborem do produkcji elementów takich jak śruby, nakrętki, kształtki, gwinty oraz złącza i armatury do węży przesyłowych.
