| Ø wewn. węża [mm] | gwint zewn. BSPP [cale] | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|
| 25 | G 1'' | 25 |
|
| 32 | G 1 1/4" | 25 |
|
| 38 | G 1 1/2" | 25 |
|
| 51 | G 2" | 25 |
|
| 63 | G 2 1/2" | 25 |
|
| 76 | G 3" | 25 |
|
Materiał: Stal szlachetna 1.4408, powłoka z przewodzącego elektrycznie PFA
Norma: EN 14420-2
Gwint: ISO 228
Ciśnienie Pracy [bar]: 25
Zastosowanie
Króćce wyposażone w kołnierz, który służy jako punkt oparcia dla zaczepów obejm skorupowych podczas instalacji. Dostosowane dla zachowania bezpieczeństwa połączeń. Chronią one przed przypadkowym rozłączeniem przewodu podczas pracy. Istotne jest, by montaż króćca z wykorzystaniem obejmy skorupowej przebiegał stopniowo. Po pierwszym założeniu króćca, należy z czasem dokonać ponownego dokręcenia obejmy, co umożliwia dostosowanie się materiału węża do przestrzeni między króćcem a obejmą.
Zastosowanie na króćcach powłoki odpornej na szeroką gamę substancji chemicznych umożliwia ich użycie w zastosowaniach przemysłowych, gdzie występuje kontakt z bardzo agresywnymi substancjami, takimi jak skoncentrowane kwasy, zasady czy rozpuszczalniki. Zastosowana powłoka przewodzi ładunki elektryczne, dzięki czemu, po prawidłowym uziemieniu, przewody będą mogły pracować z substancjami łatwopalnymi, tam gdzie wymagają tego przepisy.
Króćce z zewnętrznym gwintem znajdują szerokie zastosowanie w przemyśle. Umożliwiają one połączenie z wewnętrznymi gwintami różnorodnych typów złączy, takich jak KAMLOK, STORZ czy eurozłącza (TW), a także ich montaż w rozmaitych urządzeniach i maszynach. Wykonane ze stali nierdzewnej, idealnie nadają się do zastosowań w sektorach przemysłu wymagających transportu substancji chemicznych o agresywnym działaniu, również tam, gdzie konieczne jest utrzymanie wysokiej higieny, na przykład w przemyśle farmaceutycznym czy spożywczym, czy też w transporcie łatwopalnych cieczy.
Normy:
Norma EN 14420-2 dotyczy połączeń do węży elastycznych i tworzyw sztucznych oraz ich złączy. Jest to część serii europejskich norm dedykowanych systemom połączeń dla węży, określająca wymagania i metody badawcze dla szybkozłączy z obejmą zaciskową, które są stosowane w różnych aplikacjach przemysłowych. Norma ta szczegółowo określa wymagania dotyczące rozmiarów, materiałów, projektowania, wydajności, montażu i testowania złączy, aby zapewnić bezpieczeństwo i niezawodność w trakcie użytkowania. EN 14420-2 ma na celu zapewnienie kompatybilności i interoperacyjności komponentów stosowanych w systemach przesyłu cieczy i gazów, zwiększając tym samym efektywność i bezpieczeństwo operacji przemysłowych.
ISO 228 dotyczy konstrukcji połączeń gwintowanych, w których szczelność nie jest uzyskiwana w obrębie gwintu. Szczegółowy opis zastosowania opisano w artykule dotyczącym gwintów rurowych.
Właściwości użytych materiałów.

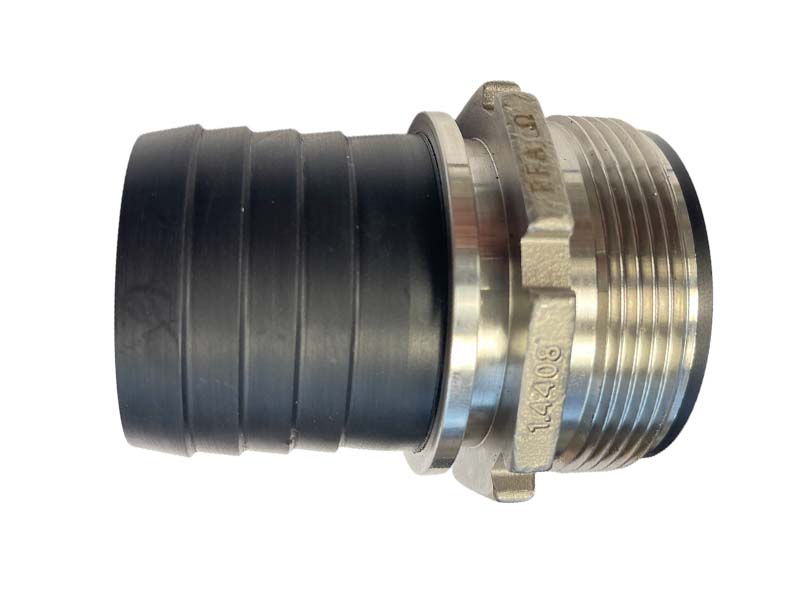

Króciec pokryty przewodzącym elektryczność PFA do węży pod obejmę skorupową z gwintem zewnętrznym ISO 228 wykonany ze stali szlachetnej.
Ogólne właściwości materiałów:
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Więcej o gatunkach i rodzajach stali szlachetnej można przeczytać w artykule >>>
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza w ciężkich warunkach pracy, przy agresywnych mediach w przemyśle spożywczym, chemicznym czy farmaceutycznym.
Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.
Perfluoroalkoksy (PFA) to rodzaj polimerowych fluorowęglowodorów, które podeobne są do politetrafluoroetylenu (PTFE) oraz fluoroetylenowo-propylenowego fluoroplastyku (FEP). PFA jest w pełni fluorowanym materiałem sztucznym, uznawanym za rozwinięcie PTFE i podobnie jak on, dostępny pod handlową nazwą Teflon. Charakteryzuje się niemal całkowitą odpornością chemiczną, wysoką tolerancją na temperaturę, niskim współczynnikiem tarcia oraz trudnopalnością, PFA znajduje zastosowanie jako węże i materiały łączące w kontaktach z agresywnymi chemikaliami.
