| Ø wewn. węża [mm] | gwint zewn. BSPP [cale] | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|
| 13 | G 1/2" | 25 |
|
| 19 | G 3/4" | 25 |
|
| 25 | G 1'' | 25 |
|
| 25 | G 2" | 25 |
|
| 32 | G 1 1/4" | 25 |
|
| 38 | G 1 1/2" | 25 |
|
| 51 | G 2" | 25 |
|
| 51 | G 3" | 25 |
|
| 63 | G 2 1/2" | 25 |
|
| 63 | G 3" | 25 |
|
| 76 | G 3" | 25 |
|
| 76 | G 4" | 25 |
|
| 102 | G 4" | 25 |
|
Materiał: Stal szlachetna 1.4408
Norma: EN 14420-2
Gwint: ISO 228
Ciśnienie Pracy [bar]: 25
Zastosowanie

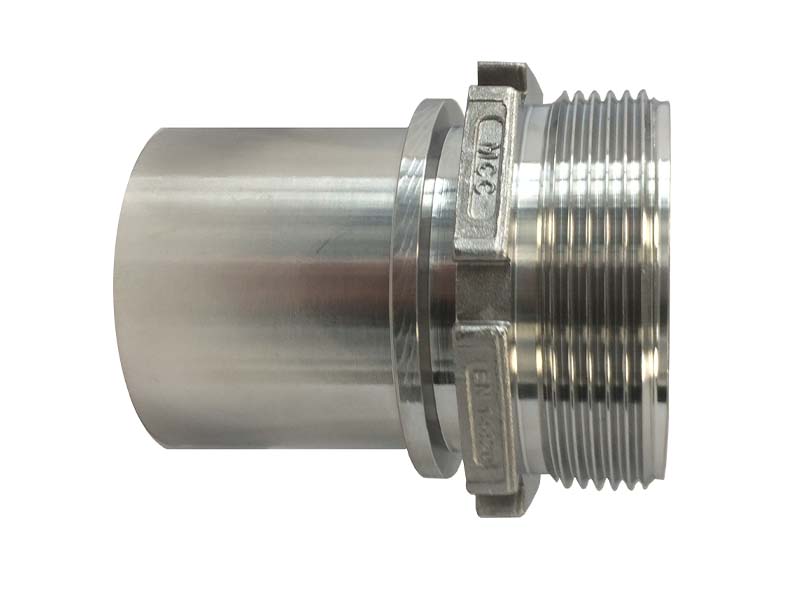

Gładkie króćce pod obejmę skorupową, posiadają charakterystyczny kołnierz, na którym spoczywają zaczepy obejmy podczas montażu przewodów. Należy pamiętać, że montaż króćca wewnątrz węża z obejmą skorupową należy przeprowadzać etapami. Obejmy te po pierwszym uzbrojeniu węża, należy powtórnie dokręcić, po okresie w którym materiał z którego wykonany jest wąż „ułoży” się w przestrzeni pomiędzy obejmą a króćcem. Dopiero po takim powtórnym dokręceniu śrub, uzbrojony przewód jest w pełni zdatny do pracy.
Króćce wyposażone w gwint zewnętrzny, mają szerokie zastosowanie w przemyśle, najczęściej służą do montażu złączy różnego typu, jak np. kamlok, storz, eurozłącza (TW) itd., czy też mocowaniu w różnego rodzaju urządzeniach i maszynach. Wykonanie ze stali szlachetnej pozwala na zastosowanie w wielu gałęziach przemysłu np., tam gdzie konieczny jest transport agresywnych chemicznie cieczy, gdy warunki pracy wymagają odporności na korozję, jak w transporcie morskim, lub gdy warunki wymagają zachowania wysokiej higieny, jak w farmacji czy przemyśle spożywczym.
Normy:
Norma EN 14420-2 dotyczy połączeń do węży elastycznych i tworzyw sztucznych oraz ich złączy. Jest to część serii europejskich norm dedykowanych systemom połączeń dla węży, określająca wymagania i metody badawcze dla szybkozłączy z obejmą zaciskową, które są stosowane w różnych aplikacjach przemysłowych. Norma ta szczegółowo określa wymagania dotyczące rozmiarów, materiałów, projektowania, wydajności, montażu i testowania złączy, aby zapewnić bezpieczeństwo i niezawodność w trakcie użytkowania. EN 14420-2 ma na celu zapewnienie kompatybilności i interoperacyjności komponentów stosowanych w systemach przesyłu cieczy i gazów, zwiększając tym samym efektywność i bezpieczeństwo operacji przemysłowych.
ISO 228 dotyczy konstrukcji połączeń gwintowanych, w których szczelność nie jest uzyskiwana w obrębie gwintu. Szczegółowy opis zastosowania opisano w artykule dotyczącym gwintów rurowych.
Właściwości użytych materiałów.
Króciec do węży pod obejmę skorupową z gwintem zewnętrznym ISO 228 wykonany ze stali szlachetnej.
Ogólne właściwości materiałów:
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Więcej o gatunkach i rodzajach stali szlachetnej można przeczytać w artykule >>>
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza w ciężkich warunkach pracy, przy agresywnych mediach w przemyśle spożywczym, chemicznym czy farmaceutycznym.
Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.
