| Ø wewn. węża [mm] | gwint zewn. BSPP [cale] | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|
| 13 | G 1/2" | 25 |
|
| 19 | G 3/4" | 25 |
|
| 25 | G 1'' | 25 |
|
| 32 | G 1 1/4" | 25 |
|
| 38 | G 1 1/2" | 25 |
|
| 38 | G 2" | 25 |
|
| 51 | G 2" | 25 |
|
| 51 | G 3" | 25 |
|
| 63 | G 2 1/2" | 25 |
|
| 63 | G 3" | 25 |
|
| 76 | G 3" | 25 |
|
| 80 | G 3" | 25 |
|
| 76 | G 4" | 25 |
|
| 102 | G 4" | 25 |
|
Materiał: Mosiądz CW617N
Norma: EN 14420-2
Gwint: ISO 228
Ciśnienie Pracy [bar]: 25
Zastosowanie
Gładkie króćce pod obejmę skorupową, posiadają charakterystyczny kołnierz, na którym spoczywają zaczepy obejm podczas montażu, zabezpieczając złącze przed niekontrolowanym wydmuchaniem podczas pracy przewodu. Należy pamiętać, że montaż króćca wewnątrz węża z obejmą skorupową należy przeprowadzać etapami. Obejmy te po pierwszym uzbrojeniu węża, należy powtórnie dokręcić, po okresie w którym materiał z którego wykonany jest wąż „ułoży” się w przestrzeni pomiędzy obejmą a króćcem. Dopiero po takim powtórnym dokręceniu śrub, przewód jest w pełni gotowy do pracy.
Króćce wyposażone w gwint zewnętrzny, mają bardzo szerokie zastosowanie, najczęściej służą do montażu złączy przemysłowych z gwintem wewnętrznym różnego typu, jak np. kamlok, storz, eurozłącza (TW) itd., czy też mocowaniu w różnego rodzaju urządzeniach i maszynach. Wykonanie z mosiądzu pozwala na zastosowanie w wielu gałęziach przemysłu, w których konieczny jest transport cieczy, w tym ropopochodnych.
Normy:
Norma EN 14420-2 dotyczy połączeń do węży elastycznych i tworzyw sztucznych oraz ich złączy. Jest to część serii europejskich norm dedykowanych systemom połączeń dla węży, określająca wymagania i metody badawcze dla szybkozłączy z obejmą zaciskową, które są stosowane w różnych aplikacjach przemysłowych. Norma ta szczegółowo określa wymagania dotyczące rozmiarów, materiałów, projektowania, wydajności, montażu i testowania złączy, aby zapewnić bezpieczeństwo i niezawodność w trakcie użytkowania. EN 14420-2 ma na celu zapewnienie kompatybilności i interoperacyjności komponentów stosowanych w systemach przesyłu cieczy i gazów, zwiększając tym samym efektywność i bezpieczeństwo operacji przemysłowych.
ISO 228 dotyczy konstrukcji połączeń gwintowanych, w których szczelność nie jest uzyskiwana w obrębie gwintu. Szczegółowy opis zastosowania opisano w artykule dotyczącym gwintów rurowych.
Właściwości użytych materiałów.

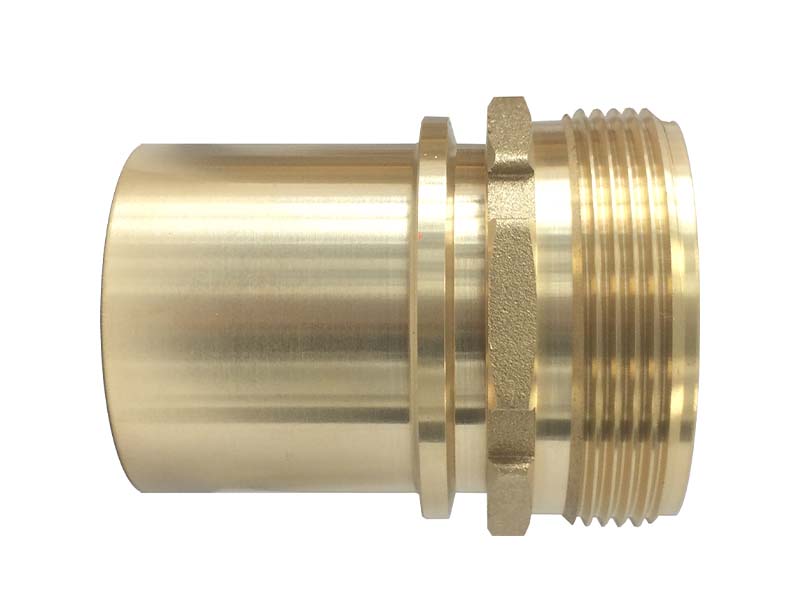

Króciec do węży pod obejmę skorupową z gwintem zewnętrznym ISO 228 wykonany z mosiądzu.
Ogólne właściwości materiałów:
Mosiądz to stop metali szeroko wykorzystywany w różnych gałęziach przemysłu, głównie złożony z miedzi i do 40% cynku. Jego skład jest wzbogacony o niewielkie ilości innych metali, takich jak cyna, mangan, żelazo, aluminium, chrom, czy krzem, które mają istotny wpływ na charakterystykę stopu. Atutem mosiądzu są jego fizyczne właściwości – jest on materiałem zarazem wytrzymałym i twardym, co sprawia, że znajduje szerokie zastosowanie w przemyśle. Dodatek cynku sprawia ponadto, że mosiądz jest idealnym materiałem do tworzenia precyzyjnych odlewów. Te cechy czynią go popularnym wyborem do produkcji elementów takich jak śruby, nakrętki, kształtki, gwinty oraz złącza i armatury do węży przesyłowych.
