| Ø wewn. węża [mm] | gwint wewn. BSPP [cale] | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|
| 13 | G 1/2" | 25 |
|
| 19 | G 3/4" | 25 |
|
| 25 | G 1'' | 25 |
|
| 32 | G 1 1/4" | 25 |
|
| 32 | G 1 1/2" | 25 |
|
| 38 | G 1 1/2" | 25 |
|
| 38 | G 2" | 25 |
|
| 51 | G 2" | 25 |
|
| 63 | G 2 1/2" | 25 |
|
| 63 | G 3" | 25 |
|
| 76 | G 3" | 25 |
|
| 102 | G 4" | 25 |
|
Materiał: Mosiądz CW617N
Uszczelnienie: uszczelka płaska z NBR
Norma: EN 14420-2
Gwint: ISO 228
Ciśnienie Pracy [bar]: 25
Zastosowanie
Gładkie króćce pod obejmę skorupową, posiadają charakterystyczny kołnierz, na którym spoczywają zaczepy obejm podczas montażu, zabezpieczając złącze przed niekontrolowanym wydmuchaniem podczas pracy przewodu. Należy pamiętać, że montaż króćca wewnątrz węża z obejmą skorupową należy przeprowadzać etapami. Obejmy te po pierwszym uzbrojeniu węża, należy powtórnie dokręcić, po okresie w którym materiał z którego wykonany jest wąż „ułoży” się w przestrzeni pomiędzy obejmą a króćcem. Dopiero po takim powtórnym dokręceniu śrub, uzbrojony przewód jest zdatny do pracy.
Dwuczęściowe króćce z gwintem wewnętrznym (śrubunkiem) znajdują szerokie zastosowanie w przemyśle. Najczęściej służą do montażu złączy przemysłowych z gwintem zewnętrznym różnego typu, jak np. KAMLOK, STORZ, eurozłącza (TW) itd., czy też mocowaniu w różnego rodzaju urządzeniach, maszynach i instalacjach. Dzięki wykonaniu z mosiądzu, są one stosowane w różnych sektorach przemysłu, przy transporcie cieczy, w tym również ropopochodnych, paliw i olejów. Dzięki budowie, ułatwiony jest montaż przewodu bez konieczności manewrowania całym przewodem podczas przyłączania np. do instalacji.
Normy:
Norma EN 14420-2 dotyczy połączeń do węży elastycznych i tworzyw sztucznych oraz ich złączy. Jest to część serii europejskich norm dedykowanych systemom połączeń dla węży, określająca wymagania i metody badawcze dla szybkozłączy z obejmą zaciskową, które są stosowane w różnych aplikacjach przemysłowych. Norma ta szczegółowo określa wymagania dotyczące rozmiarów, materiałów, projektowania, wydajności, montażu i testowania złączy, aby zapewnić bezpieczeństwo i niezawodność w trakcie użytkowania. EN 14420-2 ma na celu zapewnienie kompatybilności i interoperacyjności komponentów stosowanych w systemach przesyłu cieczy i gazów, zwiększając tym samym efektywność i bezpieczeństwo operacji przemysłowych.
ISO 228 dotyczy konstrukcji połączeń gwintowanych, w których szczelność nie jest uzyskiwana w obrębie gwintu. Szczegółowy opis zastosowania opisano w artykule dotyczącym gwintów rurowych.
Właściwości użytych materiałów

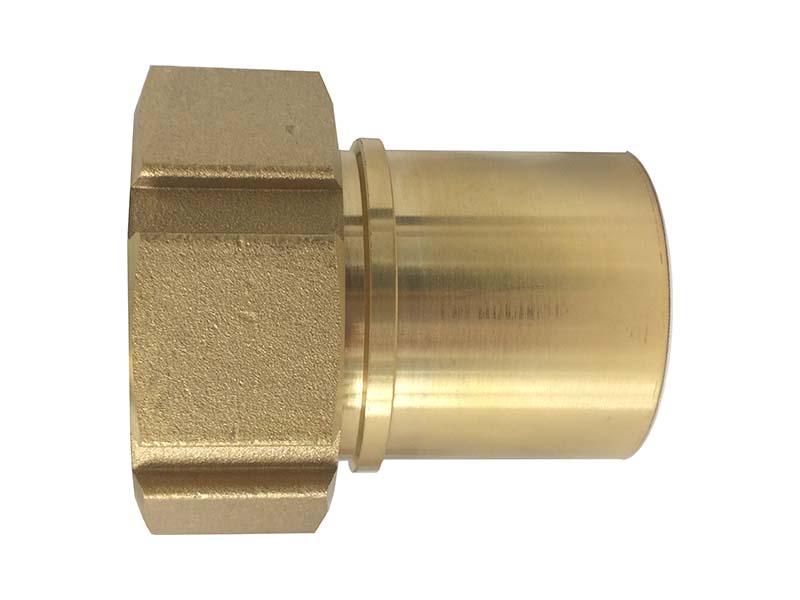

Króciec gładki do węży pod obejmę skorupową z gwintem wewnętrznym ISO 228 wykonany z mosiądzu, uszczelnienie z NBR.
Ogólne właściwości materiałów:
Mosiądz to stop metali szeroko wykorzystywany w różnych gałęziach przemysłu, głównie złożony z miedzi i do 40% cynku. Jego skład jest wzbogacony o niewielkie ilości innych metali, takich jak cyna, mangan, żelazo, aluminium, chrom, czy krzem, które mają istotny wpływ na charakterystykę stopu. Atutem mosiądzu są jego fizyczne właściwości – jest on materiałem zarazem wytrzymałym i twardym, co sprawia, że znajduje szerokie zastosowanie w przemyśle. Dodatek cynku sprawia ponadto, że mosiądz jest idealnym materiałem do tworzenia precyzyjnych odlewów. Te cechy czynią go popularnym wyborem do produkcji elementów takich jak śruby, nakrętki, kształtki, gwinty oraz złącza i armatury do węży przesyłowych.
Uszczelka wykonana z kauczuku NBR, zwanego potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
