| Ciśnienie robocze [bar] | 25. |
|---|---|
| Temperatura pracy [°C] | od -40 do +95. |
| Materiał | stal szlachetna 1.4401. |
| Medium | agresywne. |
| Gwint | ISO 228. |
| Ø wewn. węża [mm] | ścianka [mm] | gwint zewn. BSPP [cale] | rozmiar nominalny [DN] | przelot | rozmiar klucza | długość całkowita [mm] | ciśnienie pracy [bar] | model obejmy | waga [kg] | nr artykułu |
|---|---|---|---|---|---|---|---|---|---|---|
| 19 | 6 | G 3/4" | 20 | 15 | 27 | 62 | 25 | KSA 30-33 | 0,099 |
|
| 25 | 6 | G 1“ | 25 | 20,5 | 36 | 63 | 25 | KSA 36-39 | 0,148 |
|
| 32 | 6 | G 1 1/4“ | 32 | 27,5 | 46 | 63,5 | 25 | KSA 43-46 | 0,210 |
|
| 38 | 6,5 | G 1 1/2" | 40 | 33 | 55 | 66,5 | 25 | KSA 50-53 | 0,290 |
|
| 50 | 8 | G 2" | 50 | 45 | klucz hakowy wg DIN 1810 | 75,5 | 25 | KSA 63-67 | 0,395 |
|
| 63 | 8 | G 2 1/2" | 65 | 58 | klucz hakowy wg DIN 1810 | 94,5 | 25 | KSA 78-82 | 0,655 |
|
| 75 | 8 | G 3" | 70 | 70 | klucz hakowy wg DIN 1810 | 97,5 | 25 | KSA 89-93 | 0,775 |
|
Właściwości użytych materiałów i zastosowanie.

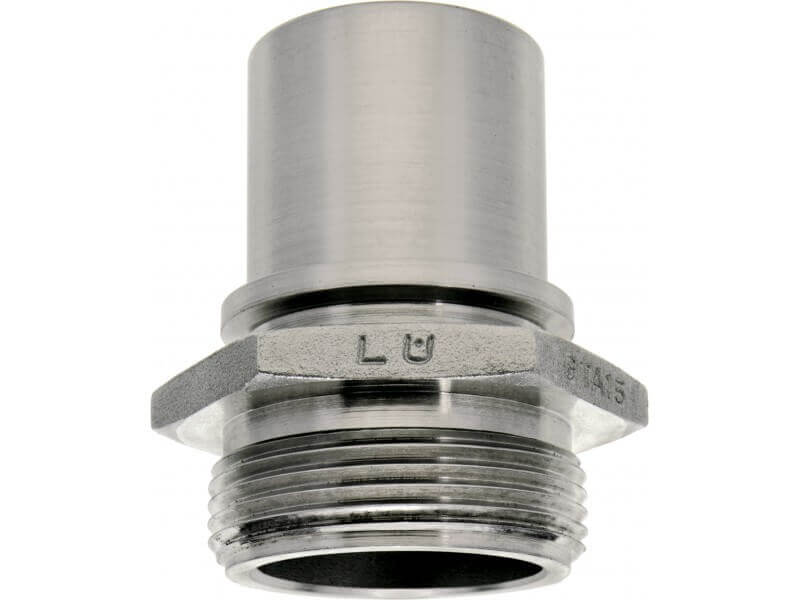

Króciec do węży pod obejmę skorupową z gwintem wewnętrznym wykonany ze stali szlachetnej AISI 316.
Ogólne właściwości materiałów:
Stal nierdzewna, zwana również stalą szlachetną, to grupa stopów żelaza o wysokiej odporności na korozję, nawet w kontakcie z powietrzem, rozcieńczonymi kwasami i roztworami alkalicznymi. Jej skład obejmuje żelazo, chrom, mangan, krzem i węgiel, a często także znaczące ilości niklu i molibdenu, które poprawiają właściwości antykorozyjne. Kluczową rolę odgrywa chrom, który reaguje z tlenem, tworząc cienką, stabilną warstwę ochronną z tlenków metali. Minimalna zawartość chromu wynosząca 13% zapewnia podstawową odporność na korozję, a dodatek molibdenu ją wzmacnia. Nikiel z kolei zwiększa odporność na działanie kwasów i wody morskiej oraz nadaje strukturę austenityczną, co ułatwia obróbkę i spawanie.
Przykładem stali nierdzewnej jest stal AISI 316 (1.4401), która zawiera około 16-18% chromu, 10-14% niklu oraz 2-3% molibdenu. Dzięki takiemu składowi AISI 316 wyróżnia się doskonałą odpornością na korozję, zwłaszcza w środowiskach zawierających chlorki, takich jak woda morska, oraz w kontakcie z różnymi kwasami. Stal ta jest powszechnie stosowana w przemyśle chemicznym, spożywczym i budownictwie.
Normy:
Norma EN 14420-2 dotyczy połączeń do węży elastycznych i tworzyw sztucznych oraz ich złączy. Jest to część serii europejskich norm dedykowanych systemom połączeń dla węży, określająca wymagania i metody badawcze dla szybkozłączy z obejmą zaciskową, które są stosowane w różnych aplikacjach przemysłowych. Norma ta szczegółowo określa wymagania dotyczące rozmiarów, materiałów, projektowania, wydajności, montażu i testowania złączy, aby zapewnić bezpieczeństwo i niezawodność w trakcie użytkowania. EN 14420-2 ma na celu zapewnienie kompatybilności i interoperacyjności komponentów stosowanych w systemach przesyłu cieczy i gazów, zwiększając tym samym efektywność i bezpieczeństwo operacji przemysłowych.
Zastosowanie
Króćce, zaopatrzone w kołnierz pełniący rolę oparcia dla zaczepów w trakcie montażu obejm skorupowych, są niezbędne do zapewnienia bezpieczeństwa połączeń, chroniąc je przed niezamierzonym rozłączeniem spowodowanym ciśnieniem w przewodzie podczas jego użytkowania. Ważne jest, aby proces instalacji króćca do węża z użyciem obejmy skorupowej odbywał się etapami. Po początkowym zamontowaniu króćca konieczne jest ponowne dokręcenie obejm po upływie określonego czasu, co pozwala na adaptację materiału węża do przestrzeni pomiędzy króćcem a obejmą. Dopiero staranne ponowne dokręcenie gwarantuje, że przewód jest w pełni przygotowany do pracy.
