• L - całkowita długość
• uwagi - zawierają numer dla jakich obejm skorupowych przeznaczony jest króciec

Właściwości użytych materiałów i zastosowanie.

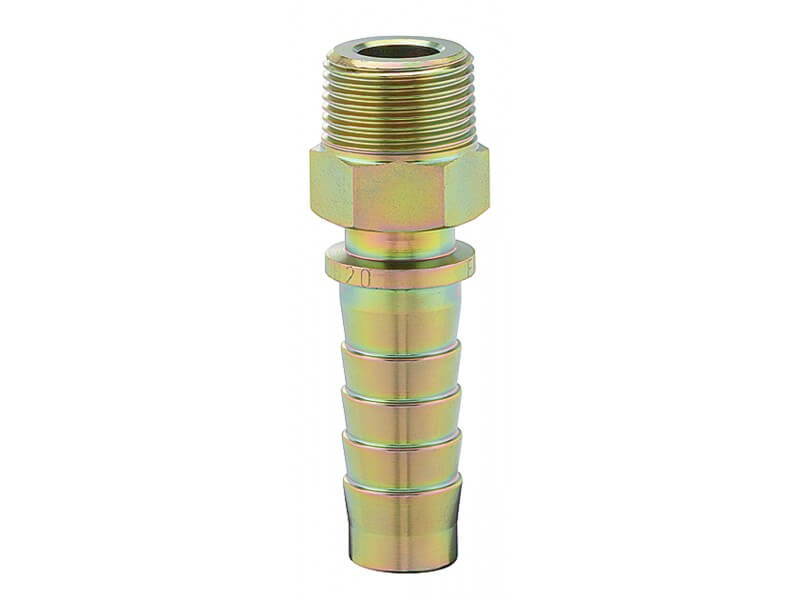

Króciec do węża z gwintem zewnętrznym dp pary nasyconej wykonany ze stali ocynkowanej pasywowanej chromem.

Ogólne właściwości materiałów:

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

W celu zwiększenia ochrony przed korozją, powłoki cynkowe chromianuje się konwersyjnie (poddaje pasywacji). Chromianowanie konwersyjne pozwala na uzyskanie lepszych efektów ochronnych stali, szczególnie w przypadkach, gdy nie jest wymagana wysoka trwałość powłoki na ścieranie.

Normy:

W Normie Europejskiej DIN EN 14423 określono konstrukcję, materiały i wymiary złączek węży z złączkami zaciskowymi do węży przeznaczonych do przesyłu pary i gorącej wody w rozmiarach od DN 15 do DN 50, które są zaprojektowane do przesyłu pod ciśnieniem do 18 bar (ciśnienie pary nasyconej o temp. 210 °C). Norma ta została opracowana przez Komitet Techniczny CEN/TC 218 „Węże i zespoły węży z gumy i tworzyw sztucznych”, którego sekretariat jest prowadzony przez BSI (Wielka Brytania).

Zastosowanie

Złącza do pary dzięki zastosowaniu odpowiednich materiałów, są dedykowane do pracy z gorącym medium, w postaci pary nasyconej, bądź z gorącą wodą. Praca z takim medium, może być szczególnie niebezpieczna dla operatora, dlatego ważny jest dobór dedykowanych i wytrzymałych narzędzi, które gwarantują bezpieczeństwo obsługi, i dlatego również rozwiązania techniczne stosowane w instalacjach do przesyłu pary, podlegają normalizacji. Maksymalna temperatura pracy dla tych złączy wynosi 210ºC. System oparty jest na dwuelementowych końcówkach składających się najczęściej z końcówki z króćcem i specjalnym kołnierzem pod obejmę skorupową z jednej strony i gwintem z drugiej. W tym przypadku zastosowano gwint zewnętrzny. Złącze jest wielokrotnego użytku, tzn można je zdemontować i ponownie zamontować na nowym wężu.

Aby zapewnić maksymalne bezpieczeństwo obsługi przewodów do przesyłu pary, prosimy zastosować się przy montażu końcówek na wężach do poniższej instrukcji producenta:

1. Wsuń króciec do węża (w razie potrzeby, użyj smaru). Pomiędzy kołnierzem zabezpieczającym, a końcem węża, powinna być niewielka odległość, aby pozostawić przestrzeń dla ściśniętego materiału węża.

2. Nałóż połówki obejmy na wąż tak, aby zachodziły na kołnierz zabezpieczający.

3. Włóż śruby zaciskowe i zamocuj dokręcając ostrożnie po przekątnej.

4. Pomiędzy połówkami obejmy powinna pozostać niewielka, równoległa szczelina.

5. Po uruchomieniu węża należy ponownie dokręcić śruby.

Uwaga! Powyższa instrukcja dotyczy węży gumowych, do węży metalowych należy użyć końcówek do spawania z wężem, z gwintem, który umożliwi odpowiednią instalacje.
