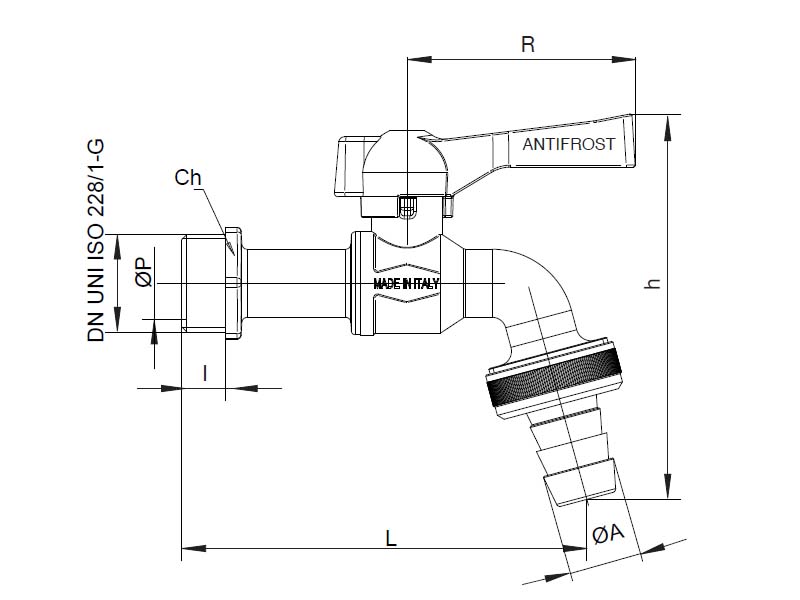

Wymiary i rysunek techniczny:

Zastosowania:

Zawór kulowy to typ zaworu używanego do regulacji przepływu cieczy i gazów poprzez obrót elementu kulistego z otworem wewnątrz. Główną zaletą zaworu kulowego jest możliwość szybkiego otwierania i zamykania przepływu przy minimalnym oporze. Zawory te są cenione za ich trwałość i dobrą uszczelnienie nawet po wielu cyklach otwierania i zamykania, co czyni je popularnym wyborem w wielu aplikacjach przemysłowych i domowych.

We wnętrzu korpusu znajduje się kulista zapora (nazywana po prostu "kulą"), która ma otwór przelotowy. Pozycja tej kuli decyduje o stanie zaworu (otwarty/zamknięty). Kula jest połączona z dźwignią lub innym mechanizmem sterującym na zewnątrz zaworu. Obrót dźwigni o 90 stopni powoduje, że otwór w kuli ustawia się równolegle lub prostopadle do kierunku przepływu płynu w zaworze. Kiedy otwór jest równoległy do przepływu, zawór jest otwarty, a płyn może przepływać. Kiedy otwór jest prostopadły, przepływ jest zablokowany, a zawór jest zamknięty. Wokół kuli znajduje się uszczelnienie, które zapobiega wyciekom medium z zaworu. W pozycji otwartej płyn przepływa przez otwór w kuli z minimalnym oporem, co umożliwia efektywny przepływ. W pozycji zamkniętej przepływ jest całkowicie zablokowany.

Zawory kulowe są wybierane ze względu na ich prostotę konstrukcji, niezawodność i łatwość obsługi. Są one szczególnie przydatne w aplikacjach, gdzie potrzebne jest szybkie otwieranie i zamykanie przepływu. Ich odporność na zanieczyszczenia sprawia, że są doskonałym wyborem w aplikacjach przemysłowych, a także w różnego rodzaju instalacjach przesyłowych. Zawór stosowany jest do przesyłu nieagresywnych cieczy.

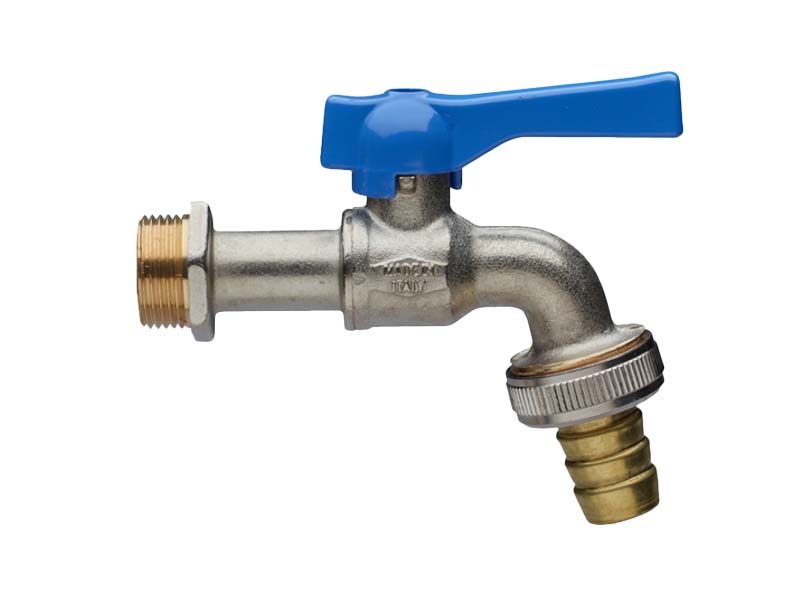

Zawór czerpalny, kran, montowany jest w punktach dostępowych do instalacji, z którego pobierane jest transportowane medium, najczęściej woda stosowana do celów gospodarczych lub przemysłowych. Dzięki zastosowaniu nakrętki z króćcem do węża, możliwy jest wygodny montaż węża przesyłowego, dla przykłądu w garażu, warsztacie czy w ogrodzie.

Właściwości użytych materiałów i konstrukcja zaworu.

Kulowy zawór z gwintami wewnętrznym i zewnętrznym z mosiądzu, z uszczelnieniem z PTFE, NBR, z aluminiową rączką.

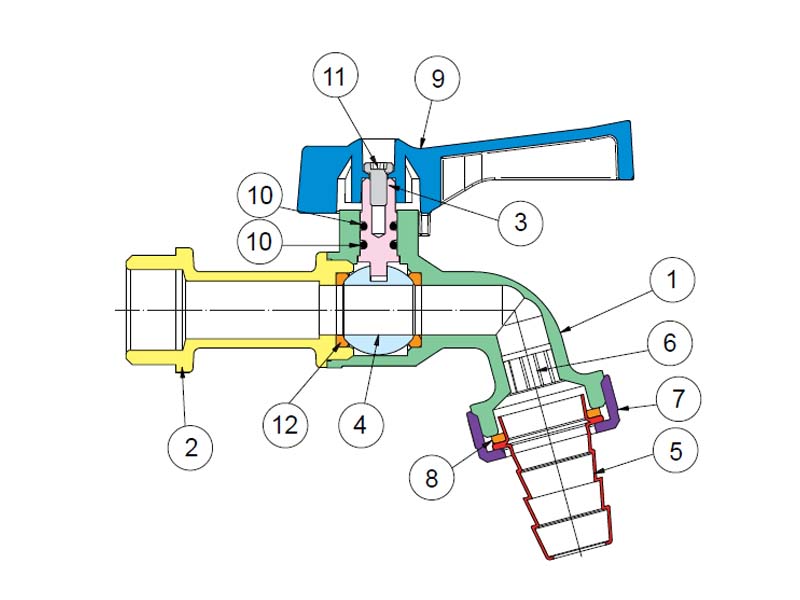

1) Materiał korpusu: Mosiądz CW617N-UNI EN 12165

2) Materiał przyłącza: Mosiądz CW617N-UNI EN 12166

3) Trzpień zaworu: Mosiądz CW614N-UNI EN 12164

4) Kula: Mosiądz CW614N-UNI EN 12164

5) Króciec do węża: Mosiądz CW617N-UNI EN 12165

6) Dysza: HDI

7) Nakrętkai: Mosiądz CW614N-UNI EN 12164

8) Uszczelnienie płaskie:EPDM

9) Rączka: Aluminium EN-AC 46100 EN 1706

10) Uszczelnie O-ring: NBR

11) Śruba: Stal ocynklowana (CL 4,8)

12) Uszczelnienie kuli: PTFE

Ogólne właściwości materiałów:

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Politetrafluoroetylen czyli PTFE to polimer fluorowy, który otrzymuje się poprzez polimeryzację tetrafluoroetylenu. Materiał powszechnie znany pod nazwą handlową teflon, ale również polyflon czy tarflen. Jest termoplastem o wysokiej sprawności i właściwościach semikrystalicznych. Materiał ten uważa się za jeden z najbardziej stabilnych termicznie, wyróżnia się bardzo dużą odpornością na działanie niemal każdego znanego pierwiastka, związku chemicznego czy rozpuszczalnika. Stosowany jest między innymi do wyrobu aparatury chemicznej, do budowy maszyn, w kriotechnice, technice filtracyjnej, medycznej czy w przemyśle spożywczym.
