| rozmiar złącza męskiego | ciśnienie pracy (2 haki) [bar] | ciśnienie pracy (3 haki) [bar] | nr artykułu |
|---|---|---|---|
| 48 | 10 | 15 |
|
| 60 | 10 | 14 |
|
| 80 | 9 | 12 |
|
| 100 | 8 | 11 |
|
| 120 | 7 | 10 |
|
| 150 | 6 | 9 |
|
Właściwości użytych materiałów i zastosowanie.

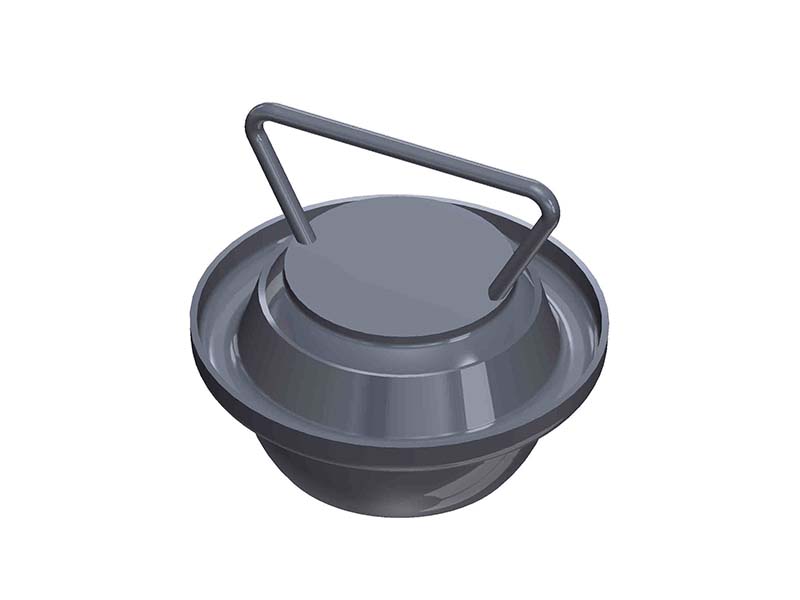

Złącze zaślepiające męskie FERRARI typ F6A wykonane ze stali czarnej.
Ogólne właściwości materiałów:
Stal czarna, zwana również "węglową", znana z różnorodnych właściwości, stanowi jeden z najczęściej wykorzystywanych materiałów w przemyśle. Jej charakterystyka zależy od zawartości węgla w stopie stali, ale bez względu na to zawsze odznacza się spora gęstością, osiągającą niemal 8 g/cm3. Co jednak ważne, węgiel w stali czarnej występuje w zawartości nie większej niż 2%. Zdolność do przenoszenia obciążenia stałego i zmiennego, odporność na rozciąganie, ściskanie oraz uszkodzenia mechaniczne czynią ją niezastąpioną w wielu branżach. Zastosowanie stali czarnej jest niezwykle szerokie. Jest to materiał powszechnie stosowany w pracach ślusarskich, w produkcji maszyn oraz wyrobów użytkowych. Rury ze stali czarnej są nieodzowne w tworzeniu ciągów przemysłowych i sieci instalacyjnych. Dodatkowo, stal czarna odgrywa kluczową rolę w budownictwie mieszkaniowym i przemysłowym.
Zastosowanie
System "FERRARI" to innowacyjny system łączenia rur i przewodów w instalacjach przesyłowych. Składa się on z dwóch części: części wtykowej (męskiej) i gniazdowej (żeńskiej). Część gniazdowa wyposażona jest w zaczepy i dźwignie, przymocowane do niej na zawiasach, oraz uszczelkę typu O-ring o okrągłym przekroju. W części męskiej znajduje się kula, zwana też wtykiem, która umożliwia odchylenie złącza od osi w trakcie pracy. Kołnierz na kuli, wyposażony w specjalny pierścień, służy do utrzymania zaczepów z części żeńskiej. Po zaciągnięciu dźwigni, zwanej także "heblem", wszystkie te elementy łączą się ze sobą, zapewniając szczelność złącza.
To złącze zostało stworzone do zaślepiania i zabezpieczania przed niekontrolowanym wyciekiem z przewodów lub instalacji przesyłowych, wyposażonych w część żeńską z zaczepami. Dodatkowo, część męska wyposażona jest w rączkę, ułatwiającą obsługę i umożliwiającą zamocowanie łańcuszka, który jest dostępny osobno.
System "FERRARI" został opracowany z myślą o systemach przesyłu wody i instalacjach nawadniających, jednak jego wszechstronne właściwości pozwalają na zastosowanie w wielu innych dziedzinach, takich jak rolnictwo, ogrodnictwo, przemysł, budownictwo, inżynieria dróg i tuneli, oczyszczalnie ścieków, a także przy odprowadzaniu fekaliów i ochronie środowiska. Wykorzystanie tego systemu złączy w instalacjach przesyłowych niesie ze sobą liczne zalety, w tym łatwość łączenia złączy jedną ręką, szeroki zakres dostępnych rozmiarów, zdolność do obustronnego łączenia pod kątem oraz gwarantowaną szczelność, nawet w przypadku zanieczyszczonych złączy.
