| rozmiar złącza żeńskiego | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|
| 48 | 15 |
|
| 60 | 14 |
|
| 80 | 12 |
|
| 100 | 11 |
|
| 120 | 10 |
|
| 150 | 9 |
|
Właściwości użytych materiałów i zastosowanie.

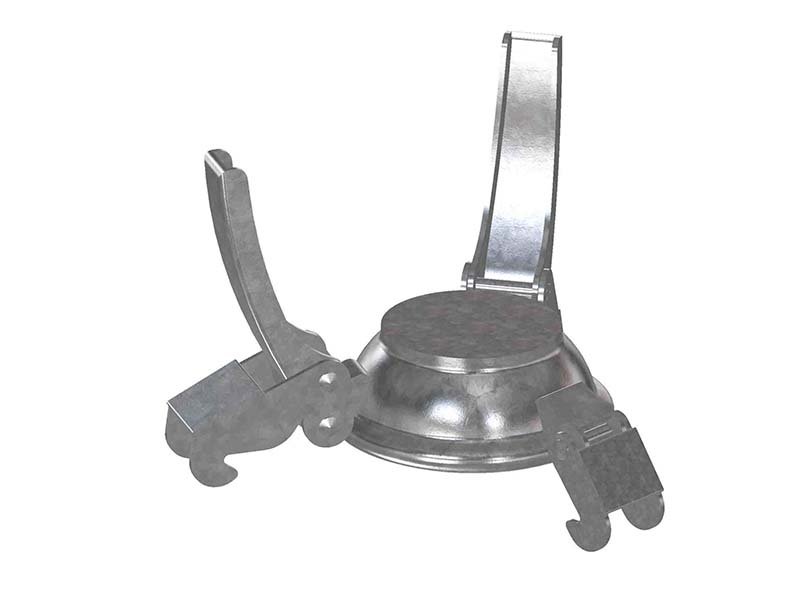

Złącze zaślepiające żeńskie FERRARI typ F5D wykonane ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal ocynkowana to rodzaj stali, która została zabezpieczona przed działaniem korozji poprzez pokrycie jej warstwą cynku. Co warte podkreślenia, powłoki cynkowe wykazują wyjątkową zdolność do tworzenia niezwykle trwałych i trudno rozpuszczalnych warstw ochronnych. Te warstwy formują się pod wpływem kontaktu z powietrzem i wodą, głównie poprzez reakcję zasadowego węglanu cynku, co gwarantuje skuteczną ochronę przed korozją. Chociaż wpływ czynników atmosferycznych z biegiem czasu może delikatnie wpłynąć na zużycie tych warstw, to obecność cynku pod nimi pozwala na ich samoregenerację. Ostateczna jakość powłok cynkowych, wyrażająca się w takich parametrach jak połysk, gładkość, grubość i przyczepność, zależy przede wszystkim od składu chemicznego stali, w szczególności od zawartości węgla, fosforu i krzemu.
Guma naturalna, znana również jako NR, charakteryzuje się wyjątkowymi właściwościami. Jej wysoka wytrzymałość na rozciąganie sprawia, że jest odporna na pęknięcia i rozdarcia. Dzięki swojej elastyczności utrzymuje swoje właściwości nawet w niskich temperaturach, a także umożliwia rozciąganie bez trwałej utraty kształtu. Guma naturalna posiada również doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co czyni ją wyjątkowo trwałą. Połączenie tych unikalnych cech sprawia, że jest trudno osiągalna dla syntetycznych elastomerów, dlatego też pozostaje niezastąpionym materiałem w wielu zastosowaniach. Jednakże, guma naturalna wykazuje pewne ograniczenia. Jest podatna na działanie olejów i smarów mineralnych, a także jest wrażliwa na promieniowanie ultrafioletowe (UV) oraz procesy starzenia.
Kauczuk butadienowo-styrenowy, znany również jako SBR, to rodzaj gumy, który wykazuje właściwości elastyczne porównywalne do gumy naturalnej. Jego zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, sprawia, że jest doskonałym wyborem do zastosowań na zewnątrz. SBR charakteryzuje się również odpornością na niektóre chemikalia, takie jak metanol i etanol. Choć ma ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, to jednak jest ona wystarczająca w przypadku niższych stężeń. Niestety, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych branżach. Ponadto, nie jest on odporny na benzynę i różne rodzaje węglowodorów, w tym alifatyczne, aromatyczne i chlorowane, co wyklucza jego zastosowanie w środowiskach, gdzie te substancje są obecne.
Zastosowanie
System „Ferrari”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci trzech zaczepów i dwóch dźwigni przymocowanych do niej na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się kulę, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kule nachodzi kołnierz, ze specjalnym pierścieniem, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblami", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.
Element przeznaczony do zaślepiania i zabezpieczania przed niekontrolowanym wyciekiem z przewodu, lub instalacji przesyłowej wyposażonej w część męską, z kulą i pierścieniem na zaczepy.
Złącza w tym systemie są skonstruowane do systemów przesyłu wody i w instalacjach nawadniających, ale znajdą zastosowanie również w rolnictwie, ogrodnictwie, przemyśle, budownictwie, inżynierii dróg i tuneli, w oczyszczalniach ścieków, przy odprowadzaniu fekaliów, ochronie środowiska etc.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
