| rozmiar złącza żeńskiego | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|
| 48 | 10 |
|
| 60 | 10 |
|
| 80 | 9 |
|
| 100 | 8 |
|
| 120 | 7 |
|
| 150 | 6 |
|
Właściwości użytych materiałów i zastosowanie.

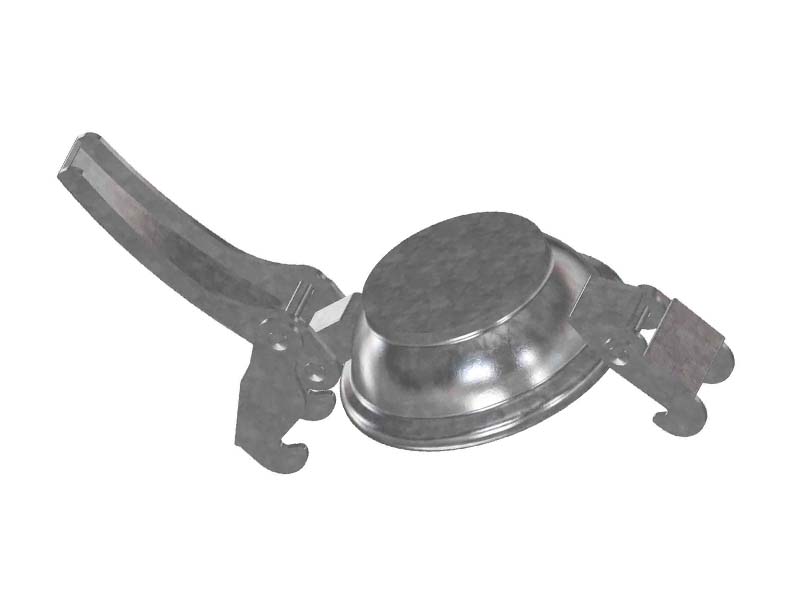

Złącze zaślepiające żeńskie FERRARI typ F5B wykonane ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal ocynkowana to stal, która została zabezpieczona przed korozją poprzez pokrycie jej warstwą cynku. Warstwy cynkowe zapewniają skuteczną ochronę antykorozyjną, ponieważ cynk jest zdolny do tworzenia niezwykle trwałych i trudno rozpuszczalnych warstw ochronnych. Te warstwy powstają w wyniku reakcji cynku z powietrzem i wodą, a głównym składnikiem tych powłok jest zasadowy węglan cynku, który jest głównie odpowiedzialny za ochronę przed korozją. Choć warstwy te mogą ulec niewielkim uszkodzeniom związanym z działaniem czynników atmosferycznych i wpływem czasu, to dzięki obecności podkładowego cynku, proces samonaprawy zachodzi automatycznie. Parametry techniczne warstw cynkowych, takie jak połysk, gładkość, grubość, czy przyczepność, mogą się różnić i zależą od składu chemicznego stali, szczególnie od zawartości węgla, fosforu i krzemu.
Guma naturalna, znana również jako NR, charakteryzuje się szeregiem wyjątkowych właściwości. Posiada wysoką odporność na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury i umożliwia rozciąganie bez utraty pierwotnego kształtu. NR ma też doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co sprawia, że jest niezwykle trwała. Te unikalne cechy, występujące razem, są trudne do osiągnięcia dla syntetycznych elastomerów, dlatego do dziś wykorzystuje się kauczuk naturalny. Niemniej jednak, guma naturalna ma swoje słabe strony. Jest podatna na działanie olejów i smarów mineralnych oraz jest wrażliwa na promieniowanie ultrafioletowe (UV). Ponadto, jest narażona na działanie ozonu i procesy starzenia.
Kauczuk butadienowo-styrenowy, znany również jako SBR, jest rodzajem gumy o właściwościach elastycznych porównywalnych do tych, które posiada kauczuk naturalny. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym alkohole takie jak metanol i etanol. Wykazuje ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko do niższych stężeń. Jednakże, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych przemysłach. Ponadto, nie jest odporny na benzynę i węglowodory alifatyczne, aromatyczne i chlorowane, co powoduje, że jest niewłaściwy do stosowania w środowiskach, gdzie te substancje są obecne.
Zastosowanie
System „Ferrari”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci dwóch zaczepów i dźwigni przymocowanych do niej na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się kulę, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kule nachodzi kołnierz, ze specjalnym pierścieniem, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblem", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza. Element przeznaczony do zaślepiania i zabezpieczania przed niekontrolowanym wyciekiem z przewodu, lub instalacji przesyłowej wyposażonej w część męską, z kulą i pierścieniem na zaczepy.
Złącza w tym systemie są skonstruowane do systemów przesyłu wody i w instalacjach nawadniających, ale znajdą zastosowanie również w rolnictwie, ogrodnictwie, przemyśle, budownictwie, inżynierii dróg i tuneli, w oczyszczalniach ścieków, przy odprowadzaniu fekaliów, ochronie środowiska etc.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
