| rozmiar złącza żeńskiego | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|
| 48 | 10 |
|
| 60 | 10 |
|
| 80 | 9 |
|
| 100 | 8 |
|
| 120 | 7 |
|
| 150 | 6 |
|
Właściwości użytych materiałów i zastosowanie.

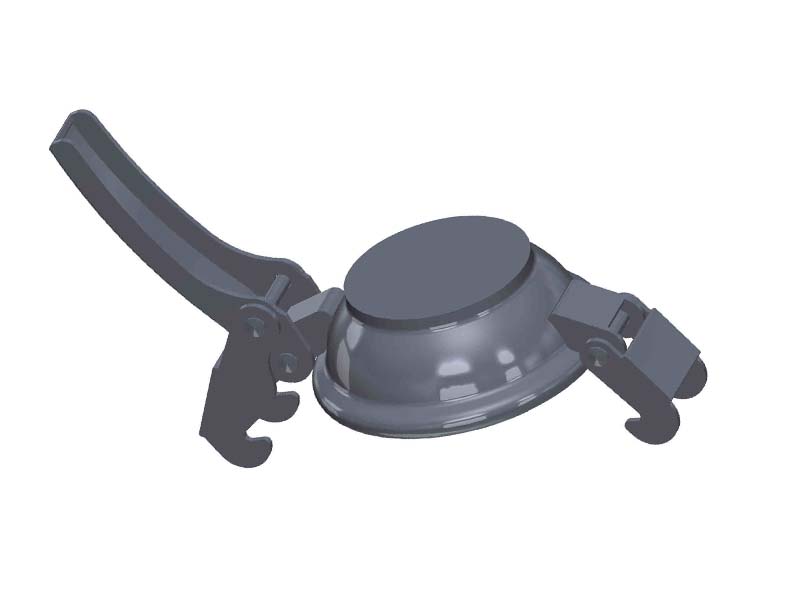

Złącze zaślepiające żeńskie FERRARI typ F5A wykonane ze stali czarnej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal czarna, zwana również "węglową", znana z różnorodnych właściwości, stanowi jeden z najczęściej wykorzystywanych materiałów w przemyśle. Jej charakterystyka zależy od zawartości węgla w stopie stali, ale bez względu na to zawsze odznacza się spora gęstością, osiągającą niemal 8 g/cm3. Co jednak ważne, węgiel w stali czarnej występuje w zawartości nie większej niż 2%. Zdolność do przenoszenia obciążenia stałego i zmiennego, odporność na rozciąganie, ściskanie oraz uszkodzenia mechaniczne czynią ją niezastąpioną w wielu branżach. Zastosowanie stali czarnej jest niezwykle szerokie. Jest to materiał powszechnie stosowany w pracach ślusarskich, w produkcji maszyn oraz wyrobów użytkowych. Rury ze stali czarnej są nieodzowne w tworzeniu ciągów przemysłowych i sieci instalacyjnych. Dodatkowo, stal czarna odgrywa kluczową rolę w budownictwie mieszkaniowym i przemysłowym.
Guma naturalna, znana również jako NR, charakteryzuje się szeregiem wyjątkowych właściwości. Posiada wysoką odporność na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury i umożliwia rozciąganie bez utraty pierwotnego kształtu. NR ma też doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co sprawia, że jest niezwykle trwała. Te unikalne cechy, występujące razem, są trudne do osiągnięcia dla syntetycznych elastomerów, dlatego do dziś wykorzystuje się kauczuk naturalny. Niemniej jednak, guma naturalna ma swoje słabe strony. Jest podatna na działanie olejów i smarów mineralnych oraz jest wrażliwa na promieniowanie ultrafioletowe (UV). Ponadto, jest narażona na działanie ozonu i procesy starzenia.
Kauczuk butadienowo-styrenowy, znany również jako SBR, jest rodzajem gumy o właściwościach elastycznych porównywalnych do tych, które posiada kauczuk naturalny. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym alkohole takie jak metanol i etanol. Wykazuje ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko do niższych stężeń. Jednakże, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych przemysłach. Ponadto, nie jest odporny na benzynę i węglowodory alifatyczne, aromatyczne i chlorowane, co powoduje, że jest niewłaściwy do stosowania w środowiskach, gdzie te substancje są obecne.
Zastosowanie
System "Ferrari" to innowacyjne rozwiązanie do elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza tego systemu składają się z dwóch części: męskiej (wtykowej) i żeńskiej (gniazdowej). Część żeńska jest wyposażona w zapięcie w postaci dwóch zaczepów oraz dźwigni przymocowanej na zawiasach. Dodatkowo, posiada wymienną uszczelkę typu O-ring o okrągłym przekroju. W części męskiej zamocowana jest kula, co umożliwia złączu pracę z możliwością odchyłu od osi. Kołnierz z specjalnym pierścieniem na zaczepy z części żeńskiej jest osadzony na kulce. Po zaciągnięciu dźwigni, nazywanej również "heblem", wszystkie te elementy łączą się, tworząc szczelne złącze.
Korki te przeznaczone są do zaślepiania i zabezpieczania przed ewentualnym niekontrolowanym wyciekiem z przewodu lub instalacji przesyłowej, które wyposażone są w część męską z kulą i pierścieniem na zaczepy.
Złącza tego systemu są pierwotnie przeznaczone do instalacji przesyłowych służących do przesyłu wody i nawadniania. Jednak ich zastosowanie sięga znacznie szerzej, obejmując takie dziedziny jak rolnictwo, ogrodnictwo, przemysł, budownictwo, inżynieria dróg i tuneli, oczyszczalnie ścieków, a także systemy odprowadzania fekaliów i ochronę środowiska. Korzyści z wykorzystania tego systemu złączy w instalacjach przesyłowych obejmują łatwość łączenia, możliwość obsługi jedną ręką, szeroki zakres dostępnych rozmiarów, zdolność do obustronnego łączenia pod kątem oraz gwarantowaną szczelność, nawet w przypadku złączy zanieczyszczonych.
