| rozmiar złącza męskiego | ciśnienie pracy (2 haki) [bar] | ciśnienie pracy (3 haki) [bar] | nr artykułu |
|---|---|---|---|
| 48 | 10 | 15 |
|
| 60 | 10 | 14 |
|
| 80 | 9 | 12 |
|
| 100 | 8 | 11 |
|
| 120 | 7 | 10 |
|
| 150 | 6 | 9 |
|
Właściwości użytych materiałów i zastosowanie.

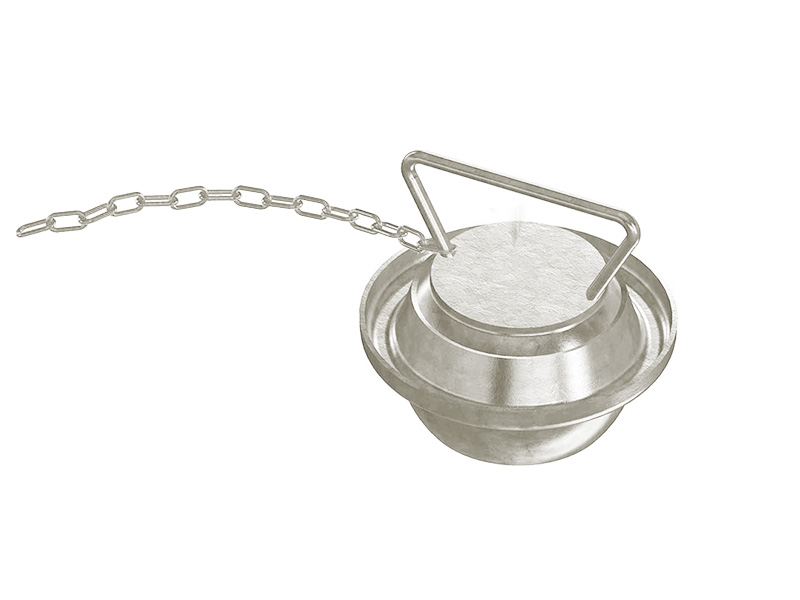

Złącze zaślepiające z łańcuszkiem męskie FERRARI INOX typ X6 wykonane ze stali nierdzewnej.
Ogólne właściwości materiałów:
Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.
Zastosowanie
System "Ferrari" to nowoczesne rozwiązanie do elastycznego łączenia rur i przewodów w różnych instalacjach przesyłowych. Składa się on z dwóch części: części wtykowej (męskiej) i części gniazdowej (żeńskiej). Część gniazdowa jest wyposażona w zaczepy i dźwignie, które umocowane są na zawiasach, oraz w uszczelkę typu O-ring o okrągłym przekroju, dostępną osobno. W tej części umieszczona jest kula (wtyk), co umożliwia złączu wykazywanie elastycznego odchylenia od osi w trakcie pracy. Na kuli, która jest częścią męską, znajduje się kołnierz z specjalnym pierścieniem, na którym opierają się zaczepy z części żeńskiej. Po zaciągnięciu dźwigni, nazywanej również "heblami", wszystkie te elementy skutecznie łączą się, gwarantując szczelność złącza. To złącze zostało stworzone z myślą o zabezpieczaniu przed niekontrolowanym wyciekiem z przewodów lub instalacji przesyłowych, które wyposażone są w część żeńską z zaczepami. Dodatkowym udogodnieniem jest rączka umieszczona na części, ułatwiająca obsługę, a także umożliwiająca zamocowanie dostępnego osobno łańcuszka.
Złącza w tym systemie są skonstruowane do przesyłu agresywnych chemicznie płynów stosowanych w przemyśle chemicznym, ochronie środowiska, rolnictwie czy też w przemyśle spożywczym, spirytusowym, kosmetycznym a nawet w farmacji. Takie zastosowanie złączy jest możliwe dzięki uszczelce zrobionej ze specjalnej mieszaniny kauczuków, które idealnie nadają się do stosowania z różnymi substancjami agresywnymi dla innych materiałów. Na życzenie klienta dostępne są uszczelki z materiału odpornego na gorącą wodę i wiele kwasów i zasad, czyli EPDM.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
