Zastosowanie

System złączy TW (z niem. tankwagen) znane są również jako złącza cysternowe lub eurozłączami. System ten opiera się o łączenie części w typie MK, którą nakłada się na część typu VK. Aby zamknąć i uszczelnić złącze należy docisnąć obie części do siebie, a uszczelnienie powstaje w wyniku obrotu pierścienia z części MK za pomocą odpowiedniej dźwigni. Zablokowanie tej dźwigni równocześnie blokuje obrót złącza zabezpieczając je przed niekontrolowanym wypięciem czy rozszczelnieniem połączenia. Zaślepienie złącza możliwie jest na dwa sposoby, zarówno za pomocą części w typie VB (zaślepienie części MK) jak i częścią w typie MB (do części VK). Złącza te uszczelnia się uszczelką profilową GSD, natomiast zawory zamykające w typie MB uszczelnia się płaską uszczelką TWF. Do uszczelnienia gwintu stosuje się uszczelki płaskie typ GD. Materiał, z którego wykonane są uszczelki, dobiera się na podstawie odporności chemicznej na transportowane medium.

System złączy TW znajduje zastosowanie w transporcie cieczy, materiałów stałych i gazów (z wyjątkiem gazu płynnego i pary). Złącza te znajdziemy w systemach przeładunkowych w przemyśle chemicznym, petrochemicznym i spożywczym.

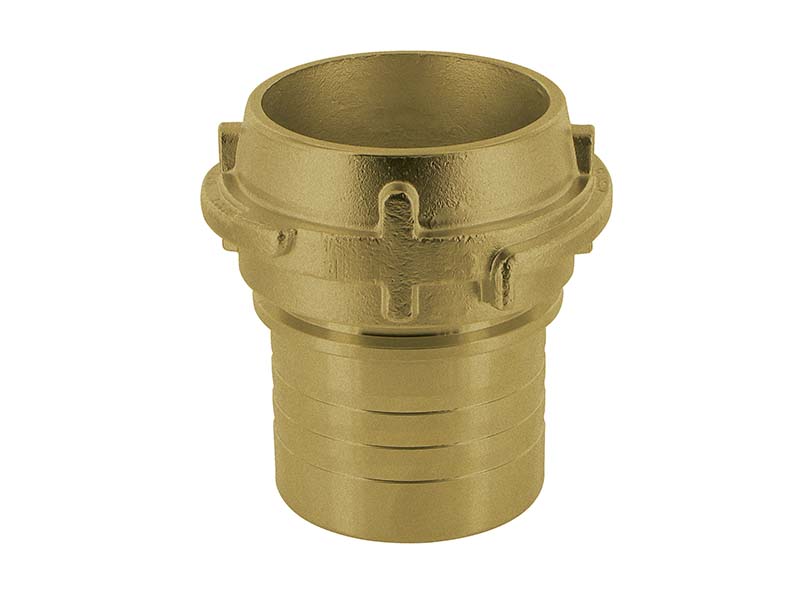

Jednoczęściowe złącze VK z karbowanym króćcem do węża, pod obejmy skorupowe, stanowi kompletną męską część złącza TW (EUROZŁĄCZA). Służy do montażu wewnątrz węży, które zabezpieczamy przed wydmuchaniem złącza podczas pracy za pomocą obejm skorupowych. Do prawidłowego zamontowania takich obejm służy pierścień, na którym spoczywają specjalnie wyprofilowane zaczepy wewnątrz obejmy. Obejmy skorupowe opisane są w normie EN 14 420-3.

Normy:

EN 14420-6 to europejska norma dotycząca złączy wężowych z jednostkami zaciskowymi, które znajdują zastosowanie zwłaszcza w cysternach samochodowych, znane również jako złącza TW. Norma ta została opublikowana w 2013 roku i zastąpiła wcześniejszą niemiecką normę DIN 28450. Złącza TW są powszechnie stosowane do transportu cieczy, materiałów stałych i gazów, z wyjątkiem gazu płynnego i pary.

Właściwości użytych materiałów

Złącze w systemie "TW" (eurozłącze) jednoczęściowe typ VK - z króćcem do węża pod obejmę skorupową (karbowany), wykonane z mosiądzu.

Ogólne właściwości materiałów:

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, zwłaszcza związanych z utrzymaniem czystości. Mosiądz może być również wykorzystywany w instalacjach do przesyłu nieagresywnych mediów gazowych.
