| rozmiar złącza żeńskiego | rozmiar złącza męskiego | nr artykułu |
|---|---|---|
| 60 | 48 |
|
| 80 | 60 |
|
| 100 | 60 |
|
| 100 | 80 |
|
| 120 | 100 |
|
| 150 | 100 |
|
| 150 | 120 |
|
Właściwości użytych materiałów i zastosowanie.

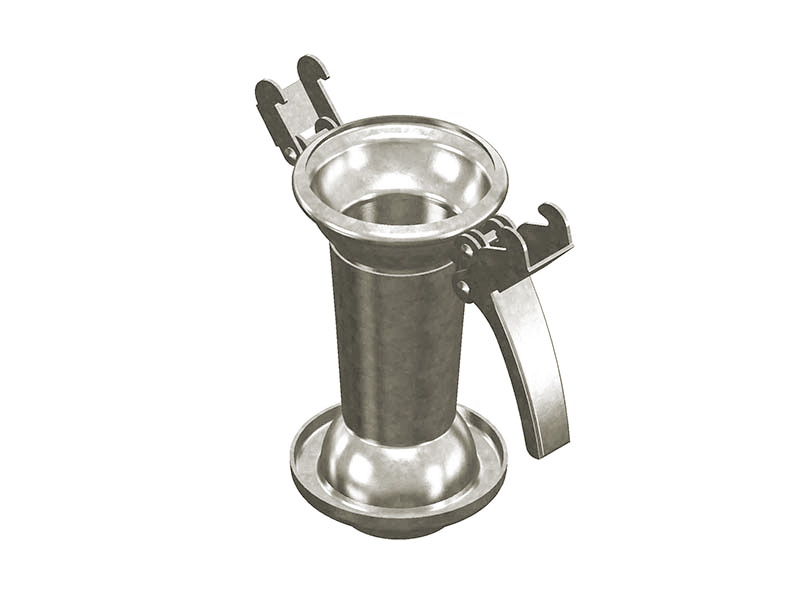

Redukcja FERRARI INOX typ X39 z częściami męską i żeńską wykonane ze stali nierdzewnej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal nierdzewna, nazywana również stalą szlachetną, to grupa stopów żelaza o wyjątkowych właściwościach fizykochemicznych, w szczególności odporności na korozję ze strony czynników takich jak powietrze atmosferyczne, rozcieńczone kwasy i roztwory alkaliczne. Skład stalowych stopów nierdzewnych obejmuje żelazo, chrom, mangan, krzem i węgiel, a często zawiera także znaczące ilości niklu i molibdenu. Proces uzyskania odporności na korozję opiera się na odpowiednim dozowaniu dodatków stopowych, których rodzaj i ilość są określone w przepisach i normach. Przykłady takich norm to Europejska Norma 10088, Amerykańska Norma AISI i Niemiecka Norma DIN. Wytwarzana powłoka antykorozyjna na powierzchni stali nierdzewnej wynika z reakcji tych pierwiastków z tlenem obecnym w wodzie i powietrzu. Powstaje ona w postaci niezwykle cienkiej i stabilnej warstwy, składającej się głównie z tlenków metali i wodorotlenków. W procesie tworzenia tej warstwy ochronnej, główną rolę odgrywa chrom, który reaguje z tlenem. Warto zaznaczyć, że odporność na korozję w stopie stali zaczyna się istotnie poprawiać, kiedy zawartość chromu przekracza poziom 13% w stopie. Dalsze zwiększanie odporności na korozję uzyskuje się poprzez dodatek molibdenu. Dodatek niklu, z kolei, ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno oraz procesy spawania. Ponadto, nikiel podnosi odporność stopu na korozję w środowiskach narażonych na działanie kwasów solnych, kwasów siarkowych oraz wód morskich.
Guma naturalna, znana również jako NR, charakteryzuje się szeregiem wyjątkowych właściwości. Posiada wysoką odporność na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury i umożliwia rozciąganie bez utraty pierwotnego kształtu. NR ma też doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co sprawia, że jest niezwykle trwała. Te unikalne cechy, występujące razem, są trudne do osiągnięcia dla syntetycznych elastomerów, dlatego do dziś wykorzystuje się kauczuk naturalny. Niemniej jednak, guma naturalna ma swoje słabe strony. Jest podatna na działanie olejów i smarów mineralnych oraz jest wrażliwa na promieniowanie ultrafioletowe (UV). Ponadto, jest narażona na działanie ozonu i procesy starzenia.
Kauczuk butadienowo-styrenowy, znany również jako SBR, jest rodzajem gumy o właściwościach elastycznych porównywalnych do tych, które posiada kauczuk naturalny. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym alkohole takie jak metanol i etanol. Wykazuje ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko do niższych stężeń. Jednakże, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych przemysłach. Ponadto, nie jest odporny na benzynę i węglowodory alifatyczne, aromatyczne i chlorowane, co powoduje, że jest niewłaściwy do stosowania w środowiskach, gdzie te substancje są obecne.
Zastosowanie
System „FERRARI”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Dwuczęściowe złącza składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci zaczepów i dźwigni przymocowanych do kielicha na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się kulę, wtyk, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kuli znajduje się specjalny pierścień, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblem", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.
Element posiada gniazdo żeńskie na wejściu, z dwoma zaczepami oraz wtyk męski, w mniejszym rozmiarze na wyjściu i służy do rozbudowy, oraz adaptacji rozmiarów w instalacjach i systemach przesyłowych. Często służy jako redukcja w systemach rozładunku cystern, beczkowozów czy specjalistycznych pojazdów na stacjach przeładunkowych i rozładunkowych.
Złącza w tym systemie są skonstruowane do przesyłu agresywnych chemicznie płynów stosowanych w przemyśle chemicznym, ochronie środowiska, rolnictwie czy też w przemyśle spożywczym, spirytusowym, kosmetycznym a nawet w farmacji. Takie zastosowanie złączy jest możliwe dzięki uszczelce zrobionej ze specjalnej mieszaniny kauczuków, które idealnie nadają się do stosowania z różnymi substancjami agresywnymi dla innych materiałów. Na życzenie klienta dostępne są uszczelki z materiału odpornego na gorącą wodę i wiele kwasów i zasad, czyli EPDM.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod lekkim kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
