Właściwości użytych materiałów i zastosowanie.

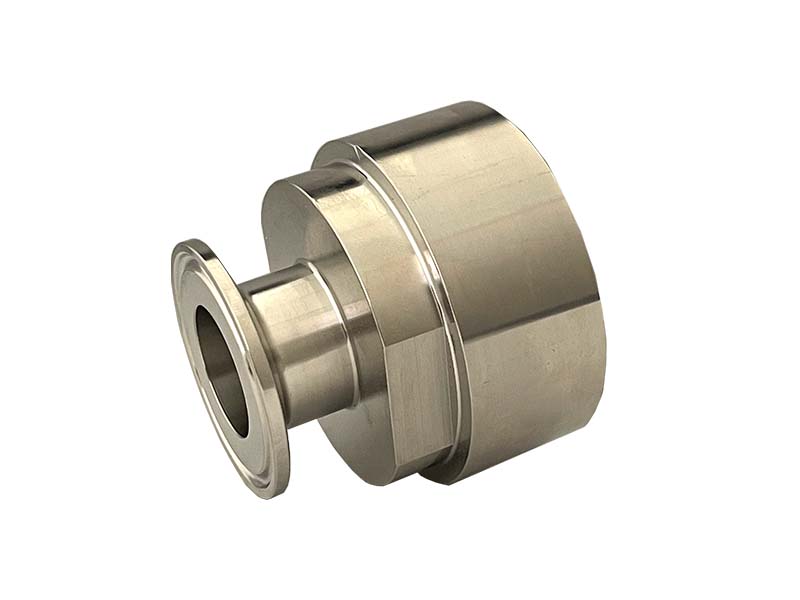

Adapter do paletopojemników IBC ze złączem Tri Clamp zgodny z DIN 32676, wykonany ze stali szlachetnej.

Ogólne właściwości materiałów:

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Przykładem stopu stali szlachetnej jest stal 1.4408 (AISI 316), w której skład wchodzi od 18 do 20 % chromu, od 9 do 12 % niklu, od 2 do 2,5 % molibdenu, a zawartość węgla nie przekracza 0,07 %. Do jej zalet należą doskonała odporność na korozję i kwasoodporność.

Normy:

Norma DIN 32676 dotyczy złączy rurowych ze stali nierdzewnej przeznaczonych do zastosowań higienicznych i aseptycznych w przemyśle spożywczym, chemicznym i farmaceutycznym. Złącza te są znane jako złącza zaciskowe (Tri-Clamp), które są powszechnie stosowane do łączenia rur i komponentów w systemach procesowych, gdzie wymagane są wysoki poziom czystości i łatwość czyszczenia. Norma określa również wymagania dotyczące uszczelek stosowanych w złączach zaciskowych, które muszą być zgodne z przepisami FDA.

Zastosowanie

Złącza IBC (Intermediate Bulk Container) to specjalne złącza służące do opróżniania paletokontenerów. Paletokontenery, znane również jako DPPL (duże pojemniki do przewozu luzem) lub Mauser (od nazwy producenta), to tworzywowe przenośne zbiorniki do cieczy o pojemności do 1000 litrów, umieszczone w metalowym koszu na palecie o standardowych wymiarach 100x120 cm. Pojemniki te są wyposażane w dolnej części w otwór zakończony rurą z gwintem trapezowym, zazwyczaj w rozmiarach S60x6, S75x6, S80x6 itd.. Aby połączyć je z innymi urządzeniami lub przewodami, konieczne są przejściówki i adaptery montowane na paletopojemnikach, umożliwiające szczelne i bezpieczne przyłączenie.

System złączy higienicznych Tri-clamp, znanych również jako złącza talerzykowe, to rodzaj złączy rurowych, o bardzo prostej konstrukcji, zmniejszających do minimum ryzyko kontaminacji, czyli zjawiska zanieczyszczenia instalacji przez gromadzące się w trudnodostępnych jej elementach mikroorganizmy, czy szkodliwe substancje. Ich prosta budowa, umożliwia łatwy i szybki dostęp do elementów, które wymagają częstego mycia w celu zachowania wysokich standardów higienicznych. Jest to istotne gdyż przy zastosowaniu w przemyśle spożywczym, farmaceutycznym czy laboratoryjnym kontaminacja może mieć poważne konsekwencje, wpływając na jakość produktów, bezpieczeństwo konsumentów oraz integralność procesów technologicznych. Złącza te mają prostą budowę symetryczną, tzn. że nie posiadają męskich i żeńskich elementów. Składają się na nie symetryczne "talerze, z charakterystycznym miejscem na uszczelkę, uszczelka oraz klamra, obejma, która służy do łączenia ze sobą talerzy.

Adapter IBC pozwala na bezpośrednie zamontowanie do paletopojemnika urządzeń i przewodów wyposażonych w złącze Tri clamp. Adapter nie posiada uszczelek. Złącza IBC stanowią podstawowy typ armatury dla plastikowych paletopojemników, które są szeroko stosowane w przemyśle chemicznym, farmaceutycznym oraz przy przechowywaniu wody. Dzięki różnorodności dostępnych gwintów i adapterów, złącza te są uniwersalne i mogą być dostosowane do różnych systemów i potrzeb użytkowników.

Przed zamówieniem złącza mającego być uzupełnieniem istniejącej instalacji, prosimy o poprawną identyfikację w celu uniknięcia pomyłek i błędów podczas montażu.
