Promień gięcia (R) węży i przewodów elastycznych to minimalna odległość, na którą można zgiąć wąż, tworząc okrąg, bez ryzyka uszkodzenia lub skrócenia jego żywotności spowodowanego zgnieceniem. Jeśli wąż zostanie zgięty bardziej niż wynosi jego minimalny promień gięcia, może dojść do zagięcia lub "złamania" (kinking), co znacznie osłabia jego strukturę i funkcjonalność.

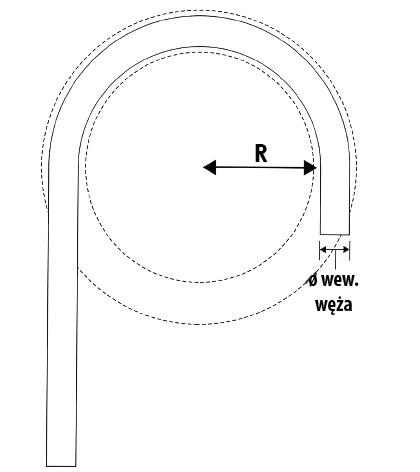

Ilustracja obrazuje sposób formowania promienia gięcia R dla węży o określonej średnicy wewnętrznej (Ø wew. węża)
Kilka ogólnych zasad dla ustalania promienia gięcia dla węży
Dla węży wzmocnionych tekstylnie, istnieje ryzyko, że wąż ulegnie zgnieceniu przy zbyt małym promieniu gięcia. Natomiast węże z drutem spiralnym mogą wytrzymać mniejsze promienie gięcia, bez zgniecenia czy zagięcia.
Ogólne zasady dotyczące promieni gięcia dla różnych typów węży:
- Węże budowane na trzpieniu: promień gięcia wynosi 6 razy średnicę wewnętrzną węża.
- Węże spiralnie wzmocnione (gładkie na zewnątrz i wewnątrz):
- Do średnicy 100 mm: 8 razy średnicę wewnętrzną.
- Powyżej 100 mm: 10 razy średnicę wewnętrzną.
- Węże spiralnie wzmocnione (karbowane na zewnątrz):
- Do średnicy 100 mm: 6 razy średnicę wewnętrzną.
- Powyżej 100 mm: 8 razy średnicę wewnętrzną.
Dla węży pracujących pod ciśnieniem należy stosować wartości promienia gięcia zmniejszone o 20% (czyli około 4/5 podanych wartości).
Dla większości węży w naszej ofercie, podajemy wartości promienia gięcia mierzonej w [mm], dla konkretnych jego rozmiarów, często uwzględniając również grubość ścianki. Wartości te deklaruje producent, a sposób jego formowania, daje możliwość porównywania ze sobą poszczególnych modeli węży, od różnych producentów, wykonanych z różnych materiałów.
Uwaga! Dla węży płaskich, płaskozwijanych, strażackich, promienia gięcia się nie ustala! Podobnie dla spiralnych przewodów pneumatycznych, w których podana jest średnica spirali, będąca zupełnie inną wartością.
